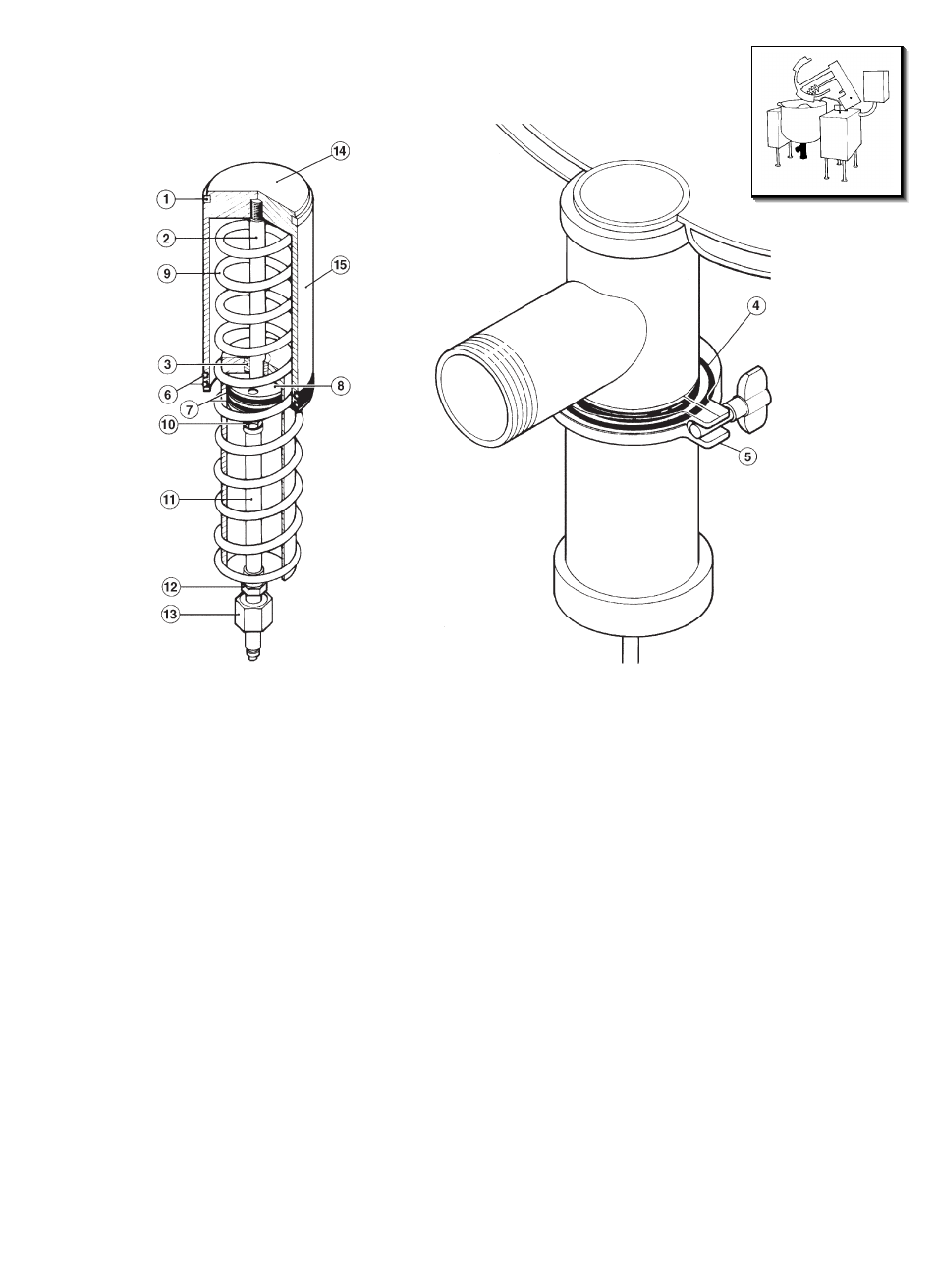

FLUSH PISTON VALVE
ITEM NO. PART NO. DESCRIPTION QTY.
1. FA05000 "O" Ring, Cylinder Head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. KE52345 Piston Shaft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3. KE52346 Air seal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4. KE52347 Sani-Clamp Seal, 4” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5. KE52344 Sani-Clamp, 4” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6. FA05002-22 "O" Ring, Cylinder Body . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
7. FA05002-21 "O" Ring, Piston . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
8. KE52315 Piston . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9. KE52335 Compression Spring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10.-13. SE00040 Supply Hose Assembly, Piston . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10. KE52341 Hose Barb, 1/8” x 1/4” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
11. KE52340 Supply Hose, 8” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
12. KE52342 Hose Barb, 1/4” x 1/4” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
13. KE52338 Quick Connect Male End . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
14. KE52327 Piston Top . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
15. KE52328 Piston Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
