Conditions de remise à zéro
Mode du détecteur Conditions pour la réinitialisation
Alarme IRP Délai 3 s
Alarme IRP Changement suivant de "désarmé" à
verrouillée "armé".
AM (RAS Prochaine alarme IRP réussie après pé-
automatique) riode d’annulation de 40 s.
AM (RAZ Prochaine alarme IRP réussie en modes
autorisé) "désarmé" et "test de marche" après
période d’annulation de 40 s.
Défauts IRP Prochaine alarme IRP réussie.
Prochain test autom. réussi
(toutes les 10 minutes en mode "dés-
armé").
Défauts AM Prochaine détection AM réussie.
Prochain test automatique réussi
(toutes les 10 minutes tant en mode
"armé" que "désarmé").
- 3 -

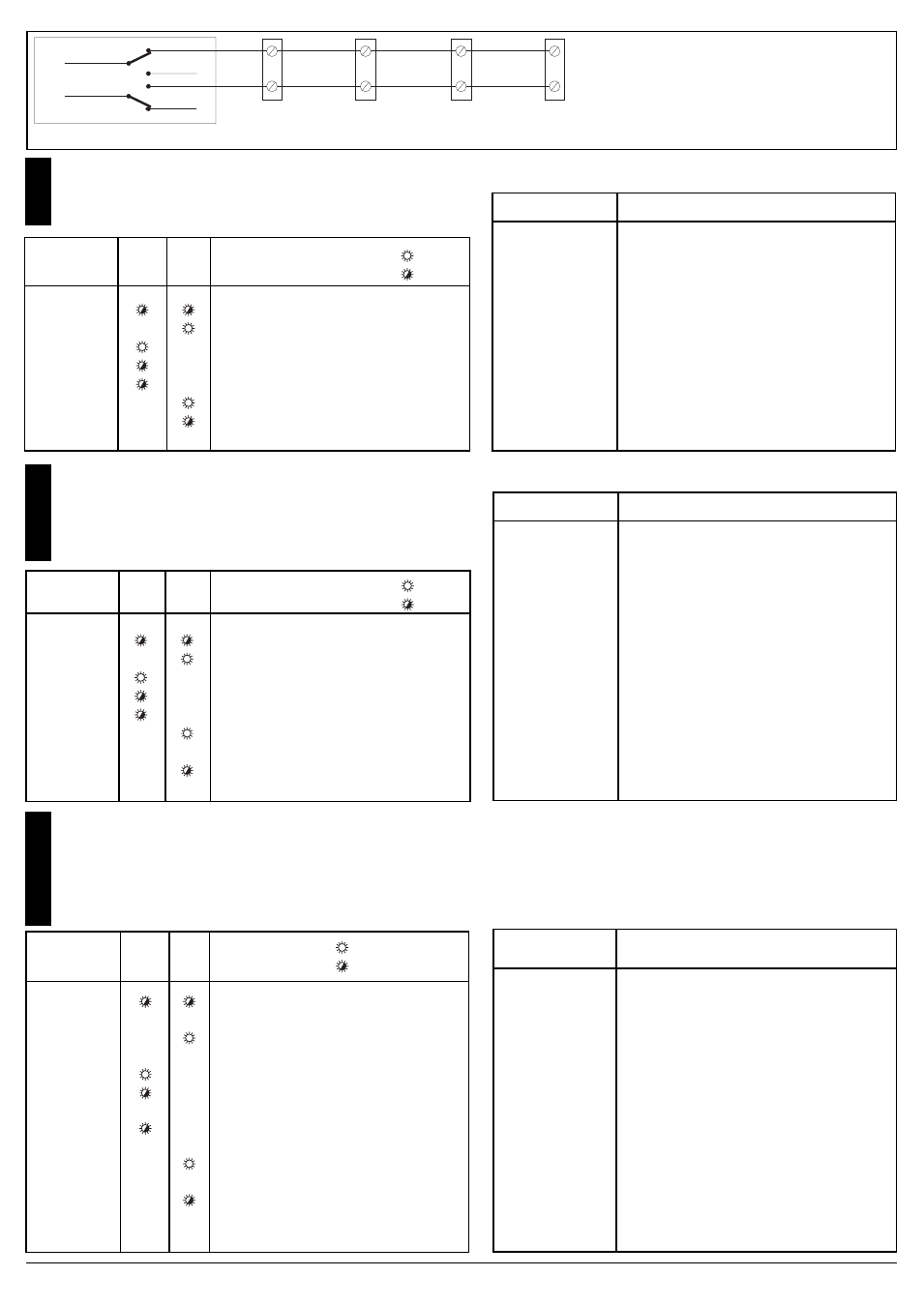

L’indication des LED est commandée par l’interrupteur 1.
3 Si l’interrupteur 1 est sur ON, les indications suivantes
apparaissent en permanence.
3 Si l’interrupteur 1 est en position OFF, les indications
suivantes n’apparaissent que lorsque le système est désarmé
et lorsque la ligne du test de marche est activée.
Mode de LED LED Commentaire = all.
détecteur Jaune Rouge = clig.
Sous tension Clignotement alternatif durant 20 s
Alarme ----- Durant période d’alarme - 3 s val. nom.
AM ---- Jusqu’à RAZ AM
Défaut IRP ---- Clig. lent jusqu’à RAZ
Défaut AM ---- Clig. rapide jusqu’à RAZ
Batterie --- All. permanent jusqu’à retour de la
déchargée tension correcte
Verrouillage --- Clig. jusqu’à RAZ (pas affiché pendant
alarme les tests de marche)
Reset condition
Detector status Condition for reset
PIR Alarm 3 sec. timeout.
PIR Latched alarm Next change from "disarm" to "arm".
AM (auto - reset)
Next successful PIR alarm after a 40 sec.
inhibit period.
AM (authorized - Next successful PIR alarm in "disarm"
and reset) "Walk test" mode after the 40
sec. inhibit period.
PIR Trouble Next successful PIR alarm.
Next successful automatic test (every 10
minutes during "disarm").
AM Trouble Next successful AM detection.
Next successful automatic test (every 10
minutes during both "arm" and "disarm").
The indication of the LED's is controlled with switch 1.
3 If switch 1 is ON then the following indications are shown at all times.
3 If switch 1 is OFF then the following indications are only shown when
the system is Disarmed and the Walk test line is enabled.
Detector Yellow Red Comment = light
status LED LED = flash
Power on Alternately flashing for 20 sec.
Alarm ----- For alarm period - nominally 3 sec.
AM ---- Until AM reset.
PIR Trouble ---- Flashing slowly until reset.
AM Trouble ---- Flashing quickly until reset.
Low Battery --- Always on until correct voltage restored.
Latch alarm --- Flashing until reset
English
Français
Español
Condición de rearme
Estado del detector Condición para el rearme
Alarma PIR 3 segundos tiempo máximo.
Alarma PIR Próximo cambio de "desarmado" a
asegurado "armado".
AM (rearme Próxima alarma PIR después de un
automático) período de inhibición de 40 segundos.
AM (rearme Próxima alarma PIR en modo
autorizado) "desarmado" y “prueba de condición”,
después del período de inhibición de
40 segundos.
Problema PIR Próxima alarma PIR.
Próxima prueba automática satisfactoria
(cada 10 minutos durante "desarmado").
Problema AM Próxima detección AM satisfactoria.
Próxima prueba automática satisfactoria
(cada 10 minutos tanto durante
"armado" como "desarmado".
La indicación de los LED se controla con el interruptor 1.
3 Si el interruptor 1 está CONECTADO, entonces aparecen en
todo momento las indicaciones siguientes.
3 Si el interruptor 1 está DESCONECTADO, entonces las
indicaciones siguientes aparecen únicamente cuando está
desarmado el sistema y la línea de la prueba de condición
está activada.
Estado del LED LED Comentario = Iluminado
detector amarillo rojo = Intermitente
Corriente Destellos intermitentes durante 20
conectada segundos.
Alarma ----- Durante el período de alarma - 3
segundos nominales
AM ---- Hasta el rearme AM
Problema ---- Intermitente lento hasta rearme
PIR
Problema ---- Intermitente rápido hasta rearme
AM
Batería baja --- Siempre encendido hasta que se
restablezca la tensión correcta
Alarma de --- Intermitente hasta el rearme
seguro (no aparece durante la prueba de
condición)
"CV" = Control Voltage:
Either "Low" or "High" Control Voltage may be used.
"Low" = 0 Volt.
Select the appropriate Control Voltage setting. "High" = 12 Volt
LATCH
WALK TEST
"CV"
"CV"
9
10
9
10
9
10
9
10
ARMED
DISARMED
ON
OFF
Fig.4.
