HU
LÁNCFŰRÉSZ HASZNÁLATI ÚTMUTATÓ

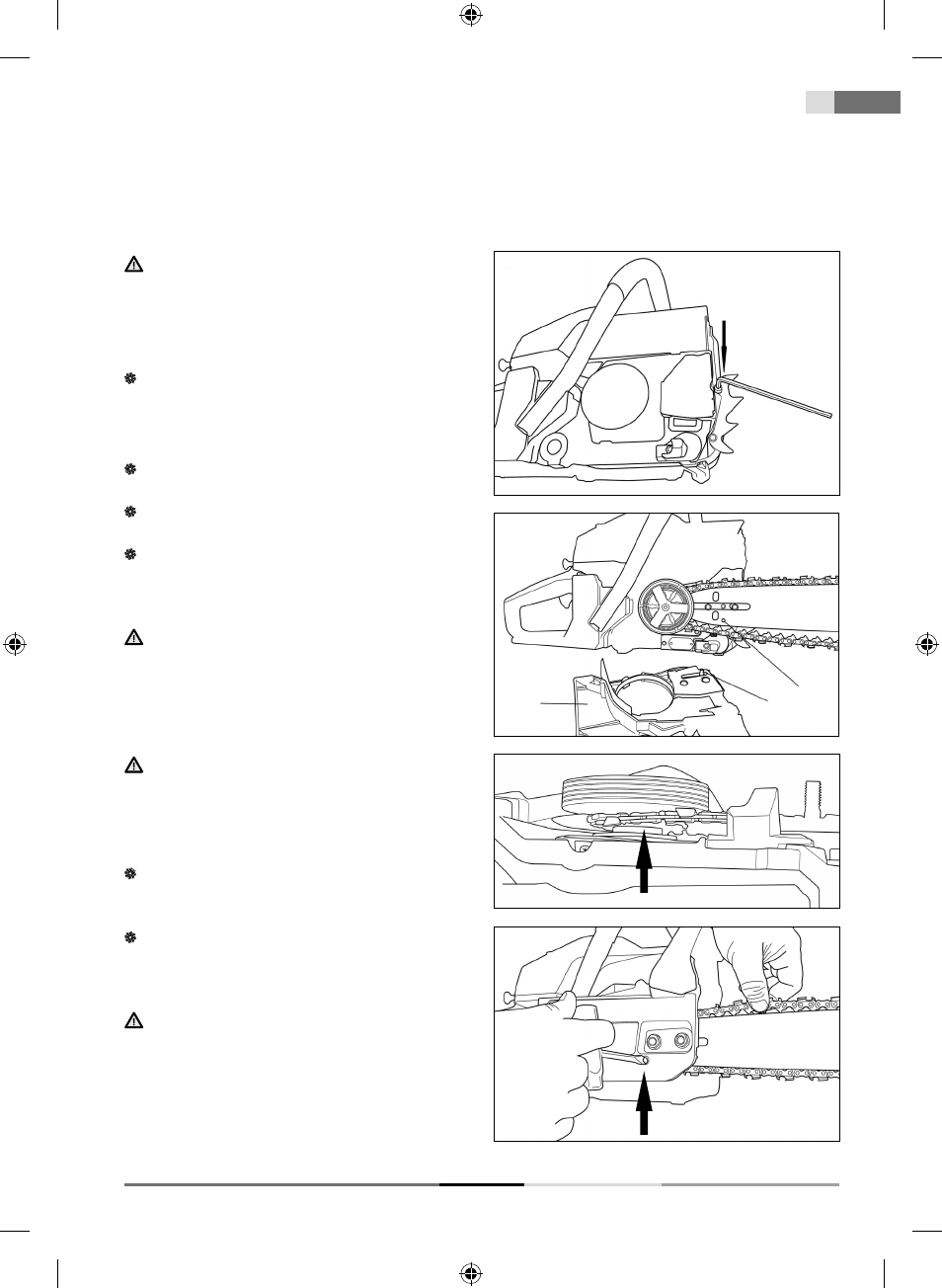

83 A támasztófogak, a vezetőlemez és a lánc felszerelése
5. A TÁMASZTÓFOGAK, A VEZETŐLEMEZ ÉS
A LÁNC FELSZERELÉSE
VIGYÁZAT! A lánc felszerelésekor és
ellenőrzésekor mindig használjon védőkesztyűt,
nehogy a lánc éles pengéi sérülést okozzanak.
A támasztófogak felszerelése
A mellékelt hatlapú kulcs és csavar segítségével
erősítse fel a támasztó fogakat, (2. ábra).
A vezetőlemez és a lánc felszerelése
A biztonsági fék karját (1. ábra 9. pont) ki kell
oldani (húzza a felső fogantyú felé)
Engedje ki a két anyát, és vegye le a lánckerék
fedelét (3. ábra 1. pont).
A láncot illessze rá a lemezre, majd fűzze rá
a lánckerékre (fogaskerékre). Eközben tartsa
a láncot a lemezen
VIGYÁZAT! A láncfeszítő csapnak
(3. ábra 2. pont) bele kell illeszkednie a lemezen
lévő nyílásba (3. ábra 3. pont). A csap
pozícióját a láncfeszítő csavarral lehet állítani
(5. ábra)
VIGYÁZAT! Figyeljen rá, hogy a lánc megfelelően
legyen beleillesztve a lánckerék gyűrűjébe
(4. ábra). Ha nem így van, az meghibásodást
okozhat a fűrészben.
Helyezze vissza a lánckerék fedelét. A csavarokat
ne húzza meg teljesen, csak kézzel csavarja be,
hogy a láncot meg lehessen feszíteni
A láncot feszítse meg a feszítőcsavarral (5. ábra),
és azután húzza meg a lánckerék fedelének
anyacsavarját a mellékelt csőkulccsal
VIGYÁZAT! A lánc akkor van megfelelően
megfeszítve, ha a láncot le tudja emelni
a vezetőlemezről, és a magassága vízszintes
állásban a vezetőlemez közepén 3 - 4 mm.
Ábra 2
Ábra 3
1 2
3
Ábra 5
Ábra 4
