SK
REŤAZOVÁ PÍLA NÁVOD NA OBSLUHU

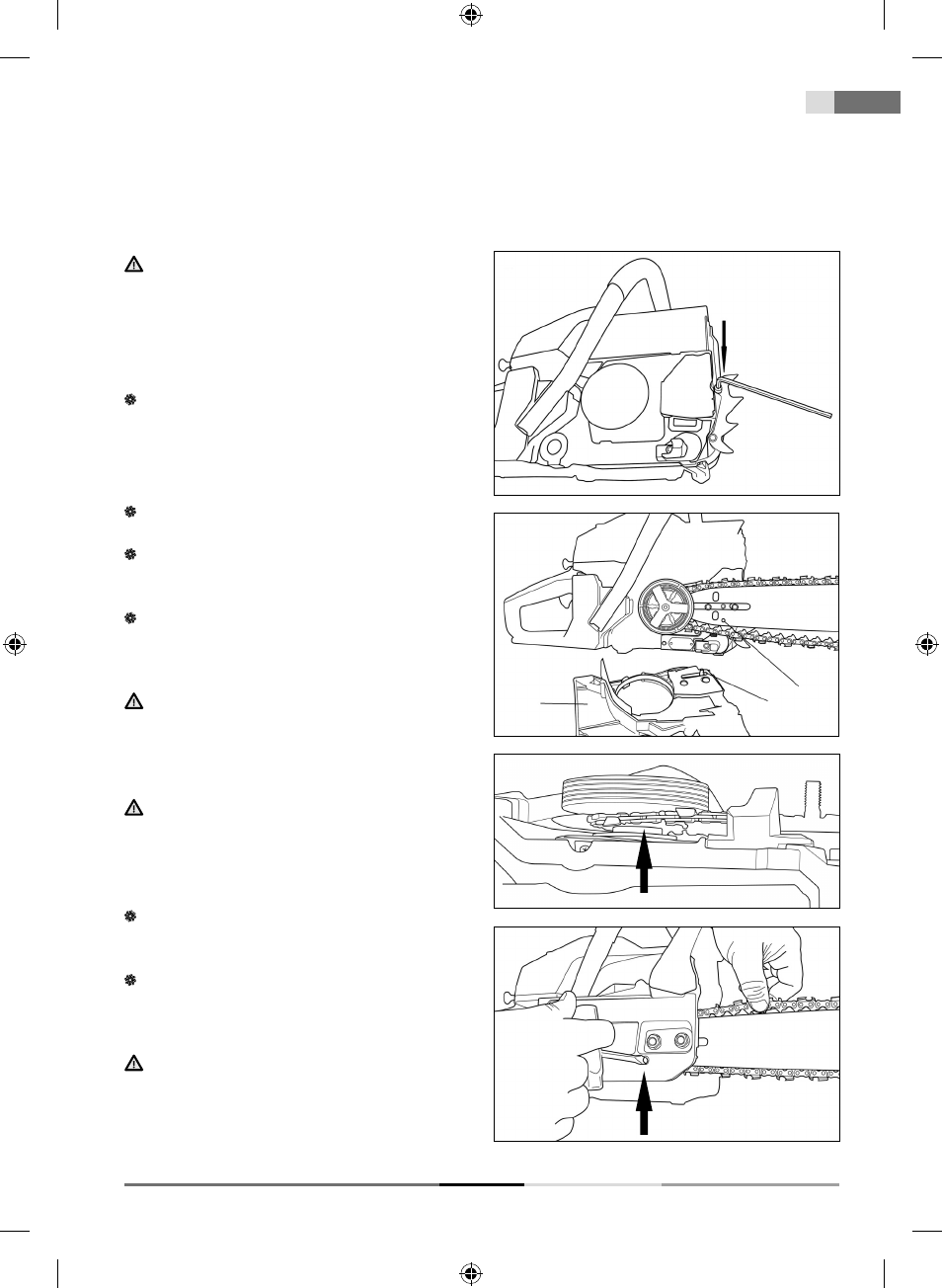

59 Inštalácia oporných zubov, vodiacej lišty a reťaze
5. INŠTALÁCIA OPORNÝCH ZUBOV,
VODIACEJ LIŠTY A REŤAZE
POZOR! Pri inštalácii a pri vykonávaní kontrol
reťaze používajte vždy ochranné rukavice, aby ste
zabránili zraneniam spôsobeným ostrými ostriami
reťaze.
Inštalácia oporných zubov
Pomocou priloženého šesťhranného kľúča
a skrutiek pripevnite oporné zuby, pozrite obrázok
(Obr. 2).
Inštalácia vodiacej lišty a reťaze
Páka bezpečnostnej brzdy (Obr. 1, bod 9) musí byť
odistená (pritiahnite smerom k hornému držadlu)
Povoľte dve matice a odoberte kryt reťazového
kolesa
(Obr. 3, bod 1).
Reťaz nasaďte na lištu a potom navlečte na
reťazové koleso (pastorok). Súčasne pridržiavajte
reťaz na lište
POZOR! Čap dopínania reťaze (Obr. 3, bod 2)
musí zapadnúť do otvoru v lište (Obr. 3, bod 3).
Polohu tohto čapu je možné nastaviť skrutkou na
dopínanie reťaze (Obr. 5)
POZOR! Dbajte na to, aby bola reťaz vždy
správne usadená v prstenci reťazového kolesa
(Obr. 4). V prípade, že tomu tak nie je, môže dôjsť
k poškodeniu píly.
Nasaďte späť kryt reťazového kolesa. Skrutky
celkom neuťahujte, dotiahnite ich iba rukou, aby
bolo možné dopnúť reťaz.
Reťaz dopnite upínacou skrutkou (Obr. 5)
a následne dotiahnite matice krytu reťazového
kolesa priloženým rúrkovým kľúčom
POZOR! Napnutie reťaze je správne, ak môžete
reťaz zdvihnúť z vodiacej lišty a ak je jeho výška
v horizontálnej polohe uprostred vodiacej lišty
3 až 4 mm.
Obr. 2
Obr. 3
1 2
3
Obr. 5
Obr. 4
