SL
VERIŽNA ŽAGA UPORABNIŠKI PRIROČNIK

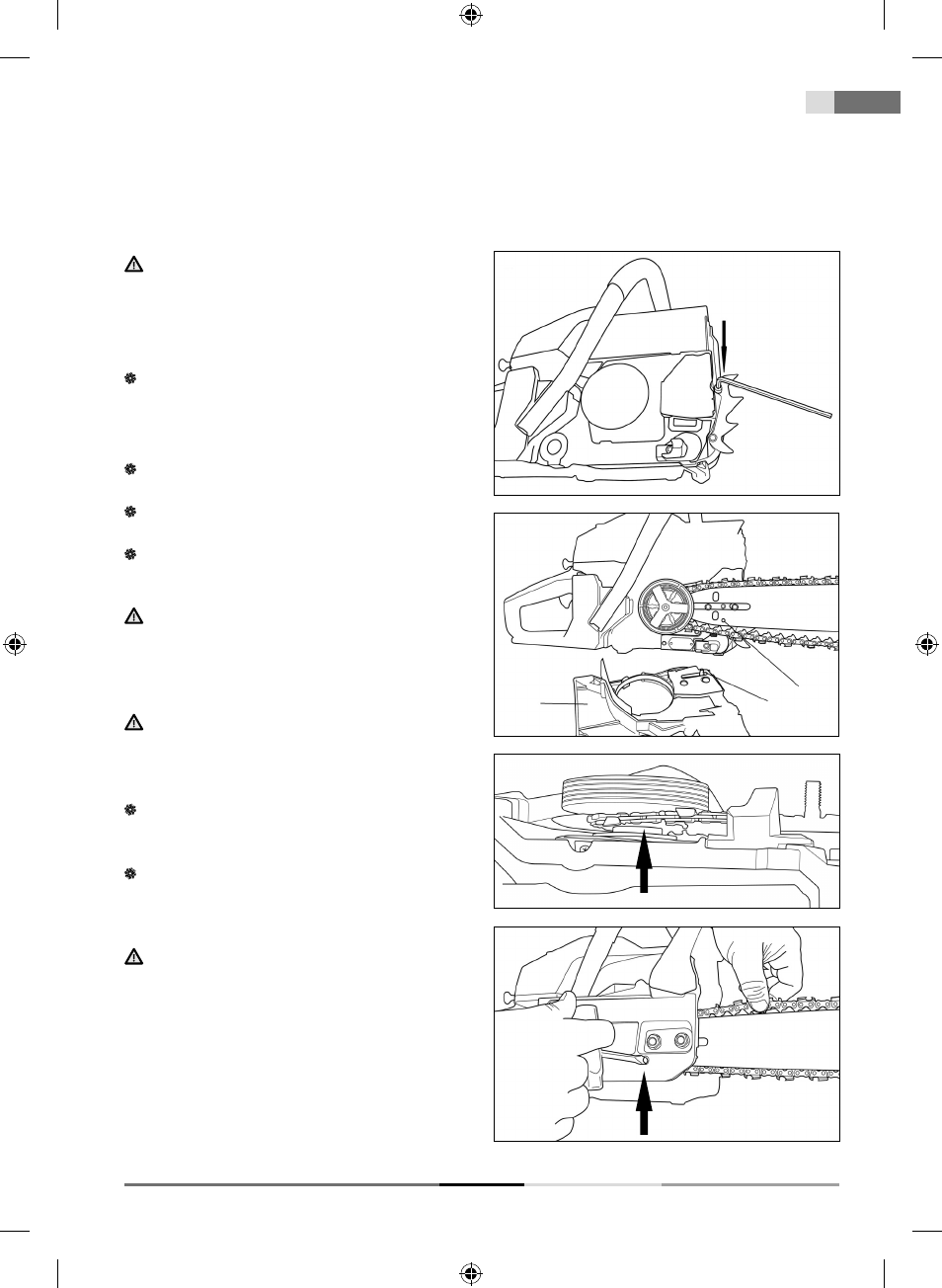

131 Namestitev krempljastega naslona, meča in verige
5. NAMESTITEV KREMPLJASTEGA NASLONA,
MEČA IN VERIGE
POZOR! Med nameščanjem ali pregledovanjem
verige vedno nosite zaščitne rokavice, sicer se
z ostrimi rezili lahko poškodujete.
Namestitev krempljastega naslona
S priloženim šestrobim ključem privijte krempljasti
naslon na ležišče, glejte sliko (Slika 2).
Namestitev meča in verige
Ročica zapore premikanja verige (Slika 1, točka 9)
mora biti sproščena (stisnite jo ob ročaj)
Odvijte dve matici in odstranite pokrov zobnika
(Slika 3, točka 1).
Verigo namestite v utor meča in okoli zobnika
(zobato kolesce). Medtem držite verigo na meču.
POZOR! Zatič za prilagajanje napetosti verige
(Slika 3, točka 2) se mora prilegati luknji v meču
(Slika 3, točka 3). Položaj tega zatiča lahko
prilagajate z vijakom za napenjanje verige (Slika 5)
POZOR! Poskrbite, da bo veriga vedno pravilno
nameščena na zobnik (Slika 4). V nasprotnem
primeru, lahko pide do poškodb.
Pokrov zobnika namestite nazaj. Vijakov ne privijte
do konca, privijte jih le z roko, tako, da boste lahko
nastavili napetost verige.
Napnite verigo s privitjem vijaka za napenjanje
(Slika 5), nato s priloženim ključem privijte matici
pokrova zobnika
POZOR! Veriga je pravilno napeta, če jo je na
sredini meča, ki je v vodoravnem položaju, možno
dvigniti za 3 do 4 mm proč od meča.
Slika 2
Slika 3
1 2
3
Slika 5
Slika 4
