PL
PILARKA ŁAŃCUCHOWA INSTRUKCJA OBSŁUGI
107 Instalacja piętek zębatych, prowadnicy i łańcucha
5. INSTALACJA PIĘTEK ZĘBATYCH,
PROWADNICY I ŁAŃCUCHA
UWAGA! Podczas instalacji i dokonywania
kontroli łańcucha należy zawsze korzystać
z rękawic ochronnych, aby uniknąć obrażeń
spowodowanych przez ostrza łańcucha.

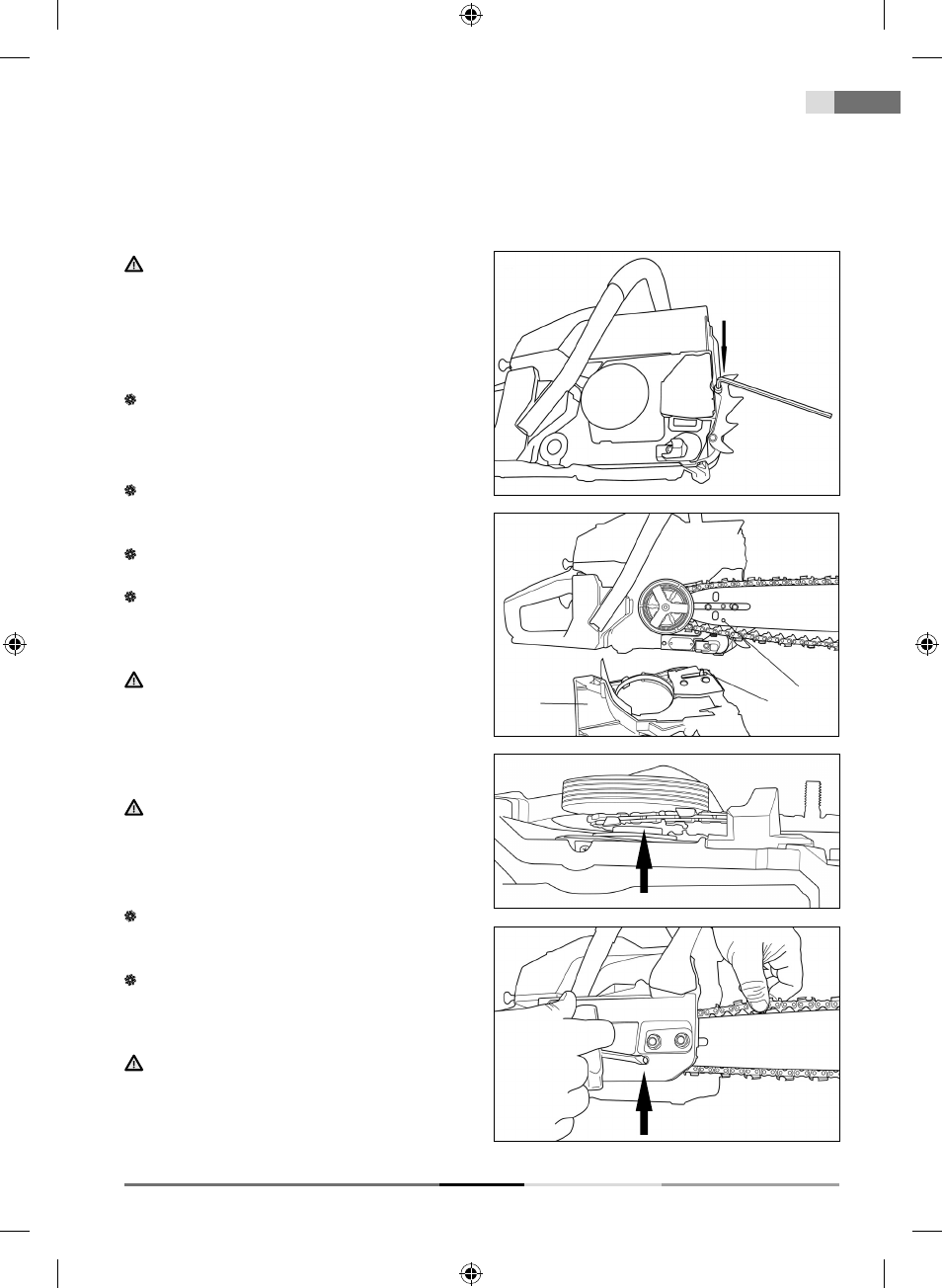

Instalacja piętek zębatych
Za pomocą dołączonego klucza sześciokątnego
i śrub przymocuj piętki zębate, por. rysunek (Rys. 2).
Instalacja prowadnicy i łańcucha
Dźwignia hamulca bezpieczeństwa
(Rys. 1, punkt 9) musi być odbezpieczona
(przyciągnąć w kierunku górnego uchwytu).
Poluzuj dwie nakrętki i zdejmij pokrywę koła
łańcuchowego (Rys. 3, punkt 1).
Nałóż łańcuch na prowadnicę, a następnie na koło
łańcuchowe (zębatkę). Jednocześnie przytrzymuj
łańcuch na prowadnicy.
UWAGA! Czop napinania łańcucha
(Rys. 3, punkt 2) musi wpasować się do otworu
w prowadnicy (Rys. 3, punkt 3). Pozycję tego
czopu można wyregulować za pomocą śruby
napinania łańcucha (Rys. 5)
UWAGA! Zadbaj o to, aby łańcuch był zawsze
prawidłowo osadzony na pierścieniu koła
łańcuchowego (Rys. 4). Jeśli tak nie jest, może
dojść do uszkodzenia pilarki.
Załóż z powrotem pokrywę koła łańcuchowego.
Nie dokręcaj śruby do końca, dokręć ją tylko
ręcznie, aby można było napiąć łańcuch.
Napnij łańcuch za pomocą śruby napinającej (Rys. 5),
a następnie dokręć nakrętkę pokrywy koła łańcuchowego
za pomocą dołączonego klucza rurkowego.
UWAGA! Łańcuch jest napięty prawidłowo, jeśli
możesz go podnieść z prowadnicy oraz jeśli jego
wysokość w pozycji poziomej wynosi pośrodku
prowadnicy od 3 do 4 mm.
Rys. 2
Rys. 3
1 2
3
Rys. 5
Rys. 4
