9. PIÈCES DE RECHANGE
ATTENTION !
Risque de blessures, de dommages matériels dus à
de mauvaises pièces !
De mauvais accessoires ou des pièces de rechange
inadaptées peuvent provoquer des blessures et endom-
mager l'appareil ou son environnement.
• Utiliser uniquement des accessoires et des pièces de
rechange d'origine de la société Bürkert.
9.1. Commander des pièces de
rechange
Jeux de pièces de rechange
Commandez vos jeux de pièces de rechange en indiquant :
• Commandez votre jeu de bobines en indiquant le numéro
d’identification de l’appareil.
• Jeux de pièces d’usure, voir chapitre
9.2.2.Jeux de
pièces d‘usure.
• Pièces de rechange corps, voir chapitre
9.2.1.Corps.
français
69

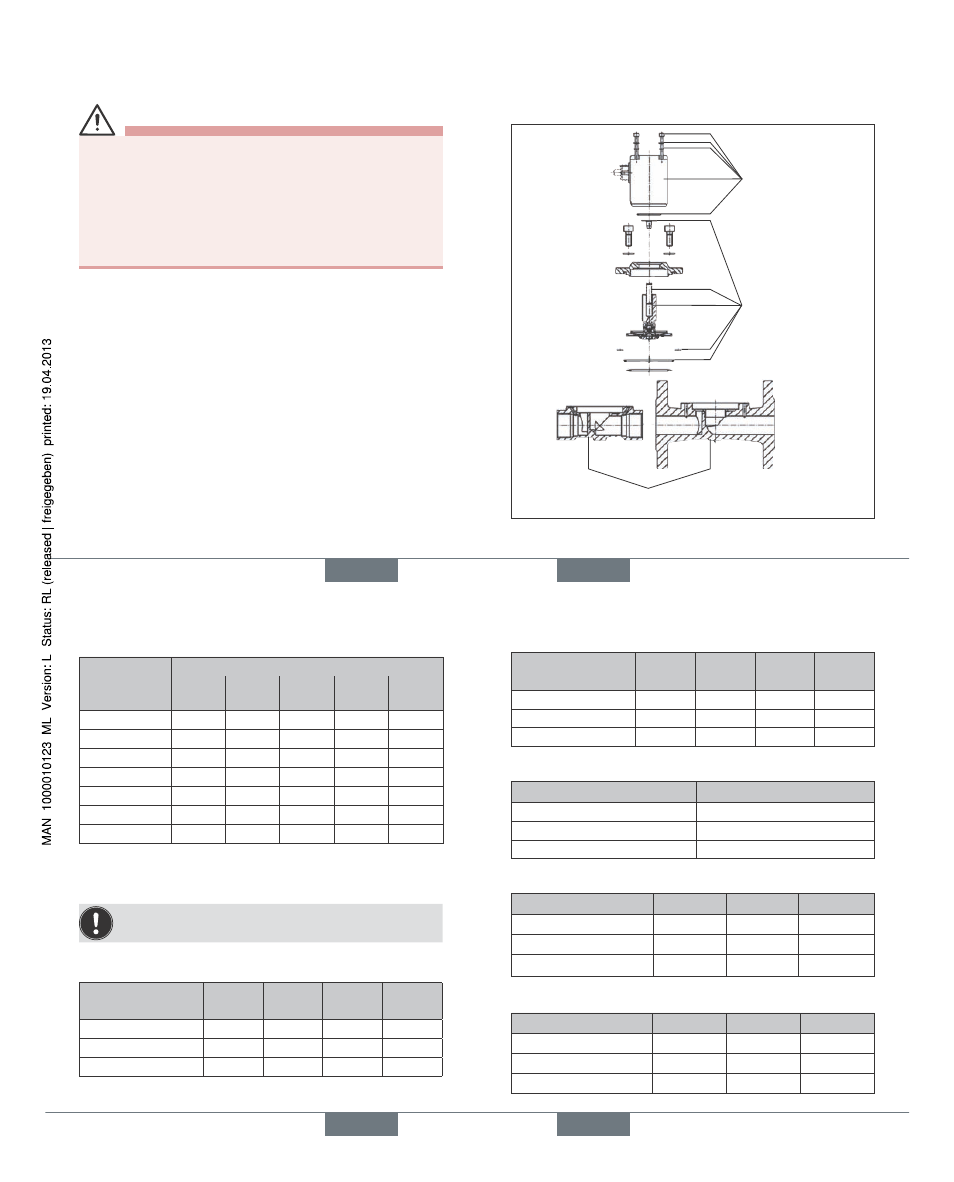

9.2. Aperçu jeux de pièces de
rechange
Jeux de bobine
Jeux de pièces
d‘usure
Corps
Fig. 2 : Aperçut jeux de pièces de rechange
français
70
9.2.1. Corps
Diamètre/
Raccorde-
ment
Matériau du corps / Mode de branchement
MS
G
MS
NPT
VA
G
VA
NPT
GG
Bride
DN12, 1/2“
605796 612061 607982 612060
-
DN20, 3/4“
621546 621547 623912 623913
-
DN25, 1“
621548 621549 623916 623917 615902
DN32, 1 1/4“
613365 614195
-
-
614214
DN40, 1 1/2“
613364 614223
-
-
614236
DN50, 2“
614245 614246
-
-
614259
DN65, 2 1/2“
614268 614269
-
-
-
9.2.2. Jeux de pièces d‘usure
Le nombre de pièces du jeu de pièces d’usure peut
varier en fonction du diamètre nominal.
Matériau du corps: MS, GG; Fréquence 50 Hz, 60 Hz*
Matériau des
joints
DN12
DN20
DN25
DN32
DN40
NBR
624347 624350 624353 015187
FKM
624348 624351
624354 015188
EPDM
624349 624352 624355 015189
* DN12, DN20, DN25
français
71
Matériau du corps: MS, GG; Fréquence UC
Matériau des
joints
DN12
DN20
DN25
DN32
DN40
NBR
015160
015169
015178
015190
FKM
015161
015170
015179
015191
EPDM
015162
015171
015180
015192
Matériau du corps: MS, GG; Fréquence DC, UC
Matériau des joints
DN50/65
NBR
015193
FKM
015194
EPDM
015195
Matériau du corps: VA; Fréquence 50 Hz, 60 Hz
Matériau des joints
DN12
DN20
DN25
NBR
015163
015172
015181
FKM
015164
015173
015182
EPDM
015165
015174
015183
Matériau du corps: VA; Fréquence UC
Matériau des joints
DN12
DN20
DN25
NBR
015166
015175
015184
FKM
015167
015176
015185
EPDM
015168
015177
015186
français
Type 0290
