36

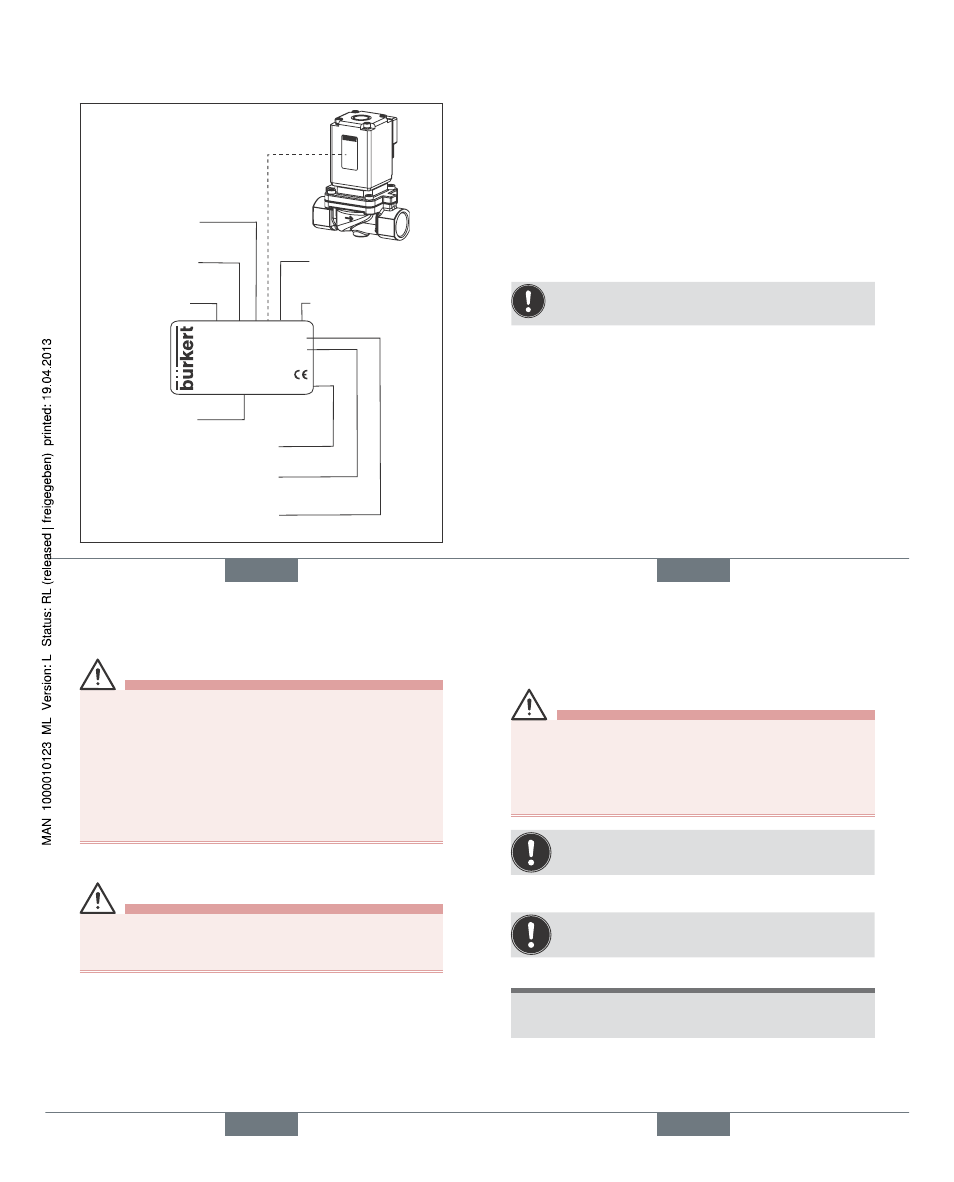

6.6. Typenschild (Beispiel)
0290 A 20,0 FKM VA
Made in Germany
00153212 W1Y LU
230 V 50 Hz 16 W
G 3/4 P N 0 - 16 bar
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Frequenz, Leistung
Leitungsanschluss, Nenndruck
deutsch 37
6.7. Elektrische Daten
Anschlüsse: DIN EN 175301-803 Form A für
Gerätesteckdose Typ 2508
Spannungsversorgung: 24 V DC,
Max. Restwelligkeit 10 %,
24 V / 50 Hz, 110 V / 50 Hz,
230 V / 50 Hz
Spannungstoleranz: ± 10 %
Nennbetriebsart: Dauerbetrieb, ED 100 %
Spannung und Stromart laut Typenschild beachten.
deutsch
38
7. INSTALLATION
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation!
• Die Installation darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
7.1. Fluidische Installation
GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlüften.
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
Vorgehensweise:
→
Vor der Montage Rohrleitungen von eventuellen Ver-
schmutzungen säubern.
deutsch 39
→
Zum Schutz vor Störungen gegebenenfalls einen
Schmutzfänger einbauen.
Maschenweite: 0,2 ... 0,4 mm
WARNUNG!
Kurzschlussgefahr bzw. Austritt von Medium bei
undichten Verschraubungen.
• Auf einwandfreien Sitz der Dichtungen achten!
• Spule und Gerätesteckdose bzw. Ventil und Rohrleitun-
gen sorgfältig verschrauben!
Durchflussrichtung des Ventils beachten:
1 → 2 (P → A).
→
Die Rohrverbindung mit PTFE-Band abdichten.
Das PTFE-Band darf nicht in das Gerät gelangen.
HINWEIS!
Vorsicht Bruchgefahr!
• Die Spule darf nicht als Hebelarm benutzt werden.
→
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel)
am Gehäuse festhalten und in die Rohrleitung
einschrauben.
deutsch
Typ 0290
