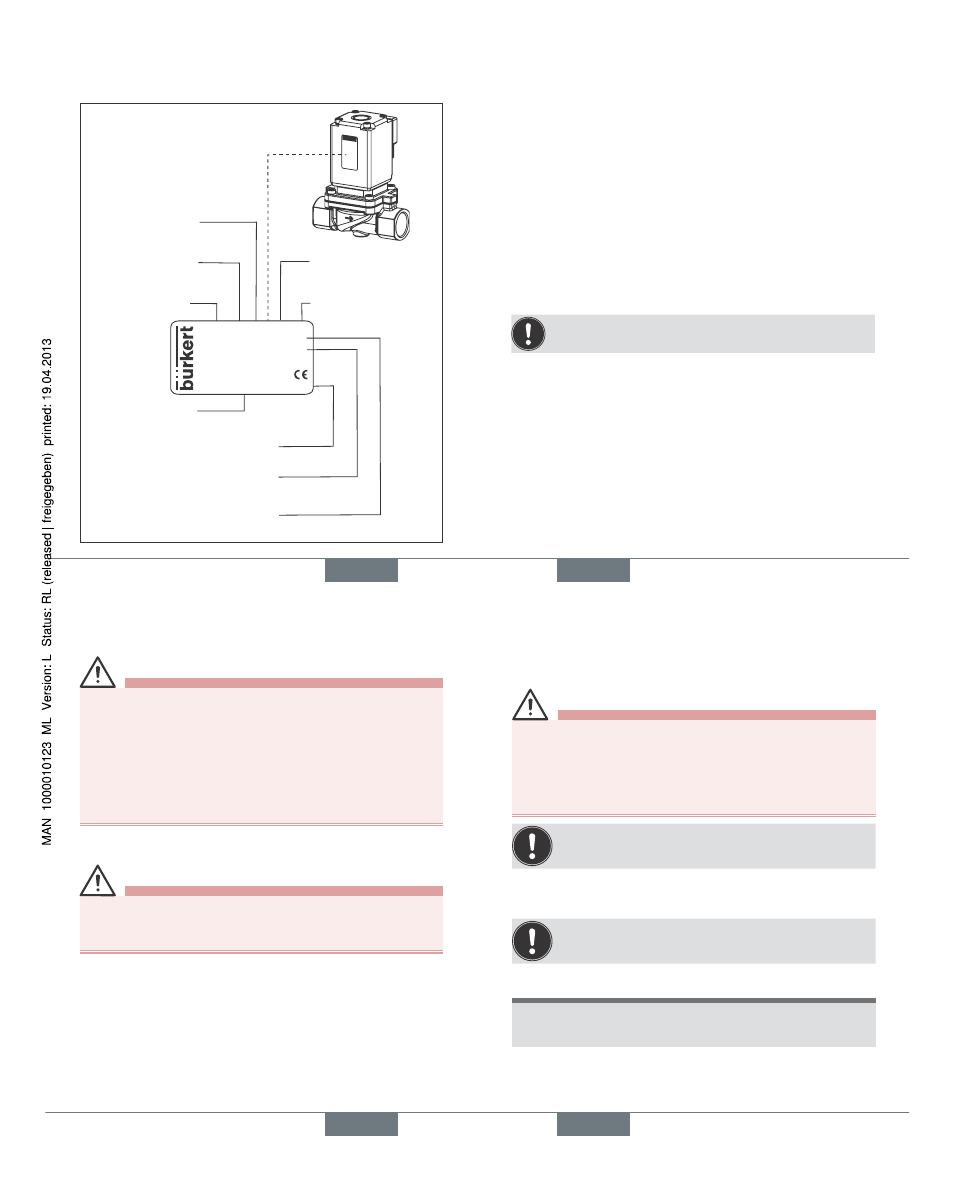

6.6. Plaque signalétique (Exemple)
0290 A 20,0 FKM VA
Made in Germany
00153212 W1Y LU
230 V 50 Hz 16 W
G 3/4 P N 0 - 16 bar
Type
Fonction
Diamètre nominal
Matériau du joint
Matériau du corps
Numéro
d’identification
Code-fabricant
Tension, fréquence, puissance
Raccordement, Pression
nominale
français 61
6.7. Caractéristiques électriques
Raccords : DIN EN 175301-803, forme
A pour prise d’appareil type
2508
Alimentation : 24 V DC, max. Ondulation
résiduelle 10 %,
24 V / 50 Hz, 110 V / 50 Hz,
230 V / 50 Hz
Tolérance de tension : ± 10 %
Mode opératoire nominal : 100 % fonctionnement
continu
Respectez la tension et le type de courant selon la
plaque signalétique.
français
62
7. INSTALLATION
AVERTISSEMENT !
Risque de blessures pour montage non conforme !
• Le montage doit être effectué uniquement par un person-
nel qualifié et habilité disposant de l’outillage approprié !
Risque de blessures dы а la mise en marche involon-
taire de l’installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
7.1. Installation fluidique
DANGER !
Danger avec haute pression !
• Avant de desserrer les tuyauteries et les vannes, cou-
pez la pression et purgez l’air des conduites.
Position de montage :
Position de montage indifférente.
De préférence: système magnétique vers le haut.
Procédure:
→
Préalablement au montage, vérifier si les tuyaux ne pré-
sentent pas de salissures et les nettoyer le cas échéant.
français 63
→
Pour éviter tout incident, installez un filtre à poussière
en amont de l‘électrovanne.
Ouverture de maille: 0,2 ... 0,4 mm
AVERTISSEMENT !
Risque de court-circuit ou de sortie de fluide lorsque
les raccords vissés ne sont pas étanches.
• Veiller au parfait positionnement des joints !
• Visser avec soin la bobine et la prise d’appareil, res-
pectivement la vanne et les tuyauteries !
Respecter le sens du débit de la vanne :
1 → 2 (P → A).
→
Etancher le raccord de tuyauterie avec une bande
PTFE.
La bande PTFE ne doit pas entrer dans l’appareil.
REMARQUE !
Attention risque de rupture !
• La bobine ne doit pas être utilisée comme levier.
→
Maintenez l‘appareil sur le corps à l‘aide d‘un outil
approprié (clй а fourche) et vissez-le dans la tuyauterie.
français
