8

©2013 Akro-Mils/Myers Industries #AKM263 03/13

9

10

If building 30652 Single-Sided

Louvered Floor Rack, tighten all

screws. Assembly is complete.

Si está ensamblando el

bastidor enrejado de una sola

cara 30652, apriete todos los

tornillos. Ha concluido el

ensamblaje.

S'il s'agit du bâti pour sol

simple face 30652, serrez

toutes les vis. L'assemblage

est terminé.

If building 30654 Double-Sided

Louvered Floor Rack, repeat

Steps 8 and 9 for other side of

rack. Tighten all screws.

Assembly is complete.

Si está ensamblando el

bastidor enrejado de doble

cara 30654, repita los pasos 8 y

9 en el otro lado del bastidor.

Apriete todos los tornillos. Ha

concluido el ensamblaje.

S'il s'agit du bâti pour sol

double face 30654, répétez les

étapes 8 et 9 sur l'autre face du

bâti. Serrez toutes les vis.

L'assemblage est terminé.

Akro-Mils, 1293 South Main St., Akron, Ohio 44301 • 800-253-2467 • Fax: 330-761-6348 • akro-mils.com • [email protected]

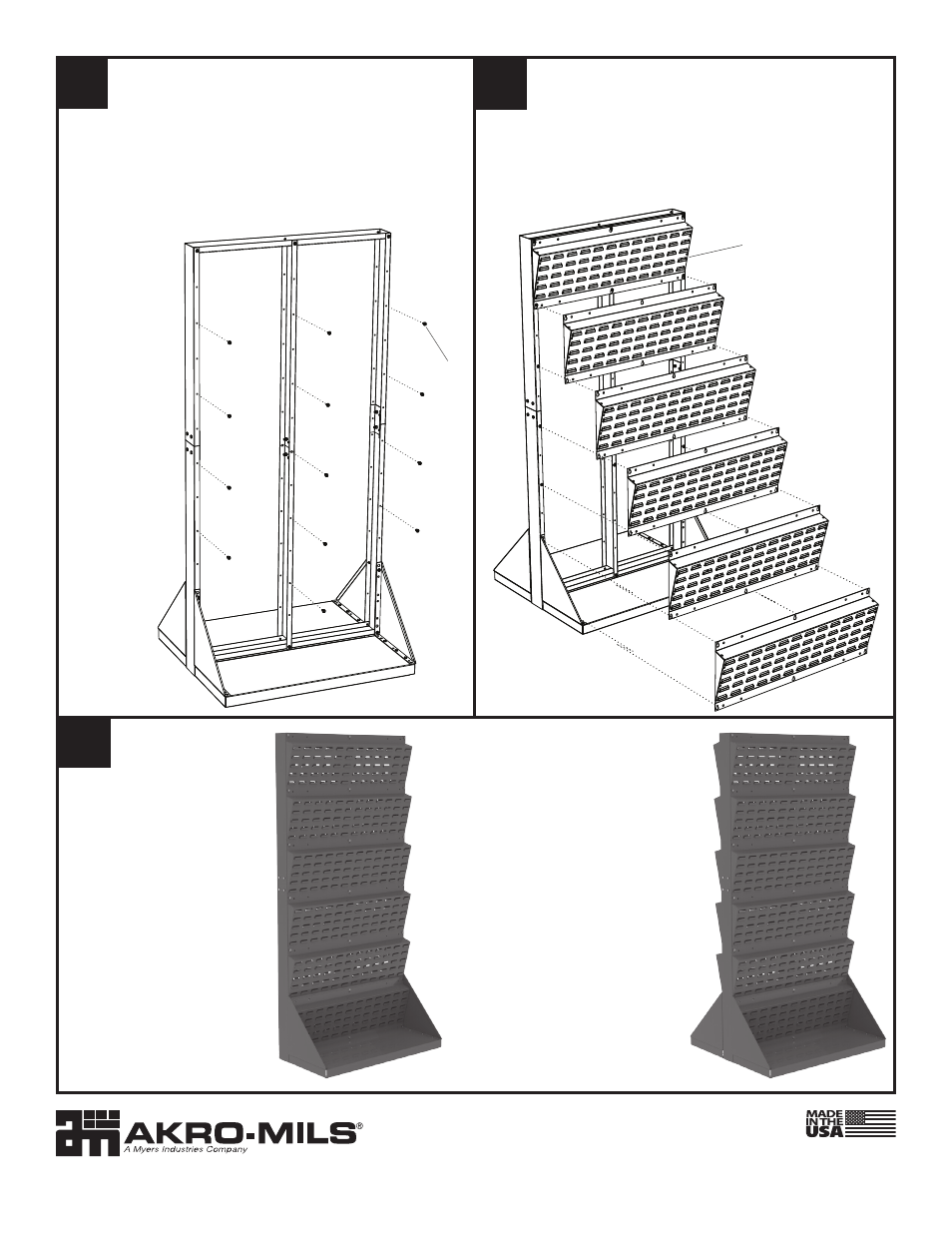

Partially insert 13 Screws (K) into the uprights, skipping

every other hole as shown. Do not tighten. Leave

enough space between screws and uprights to hang

the louvered panels.

Starting from the top, place the 6 Lean Panels (H) over the

screws using the keyhole slots.

Comenzando desde arriba, coloque los 6 paneles inclinados (H) sobre

los tornillos utilizando los orificios de bocallave.
En commençant par le haut, posez les 6 panneaux inclinés (H) sur les vis

à l'aide des trous en poire.

K

x 13

8

Partially insert 13 Screws (K) into the uprights, skipping

every-other hole as shown.

Do not tighten. Leave enough space between

screws and uprights to hang the louvered panels.

9

Starting from the top, place the Louvered Panels (H)

over the screws using the keyhole slots.

H

x 6

Introduzca parcialmente 13 tuercas (K) en los conectores verticales,

dejando un espacio entre cada una, tal como se muestra. No apriete los

tornillos. Deje suficiente espacio entre los tornillos y los conectores

verticales para colgar los paneles enrejados.
Insérez partiellement 13 vis (K) dans les montants, en omettant un trou sur

deux comme sur l'illustration. Ne les

serrez pas. Laissez

suffisamment

d'espace entre les

vis et les montants

pour accrocher les

panneaux à

encoches.
