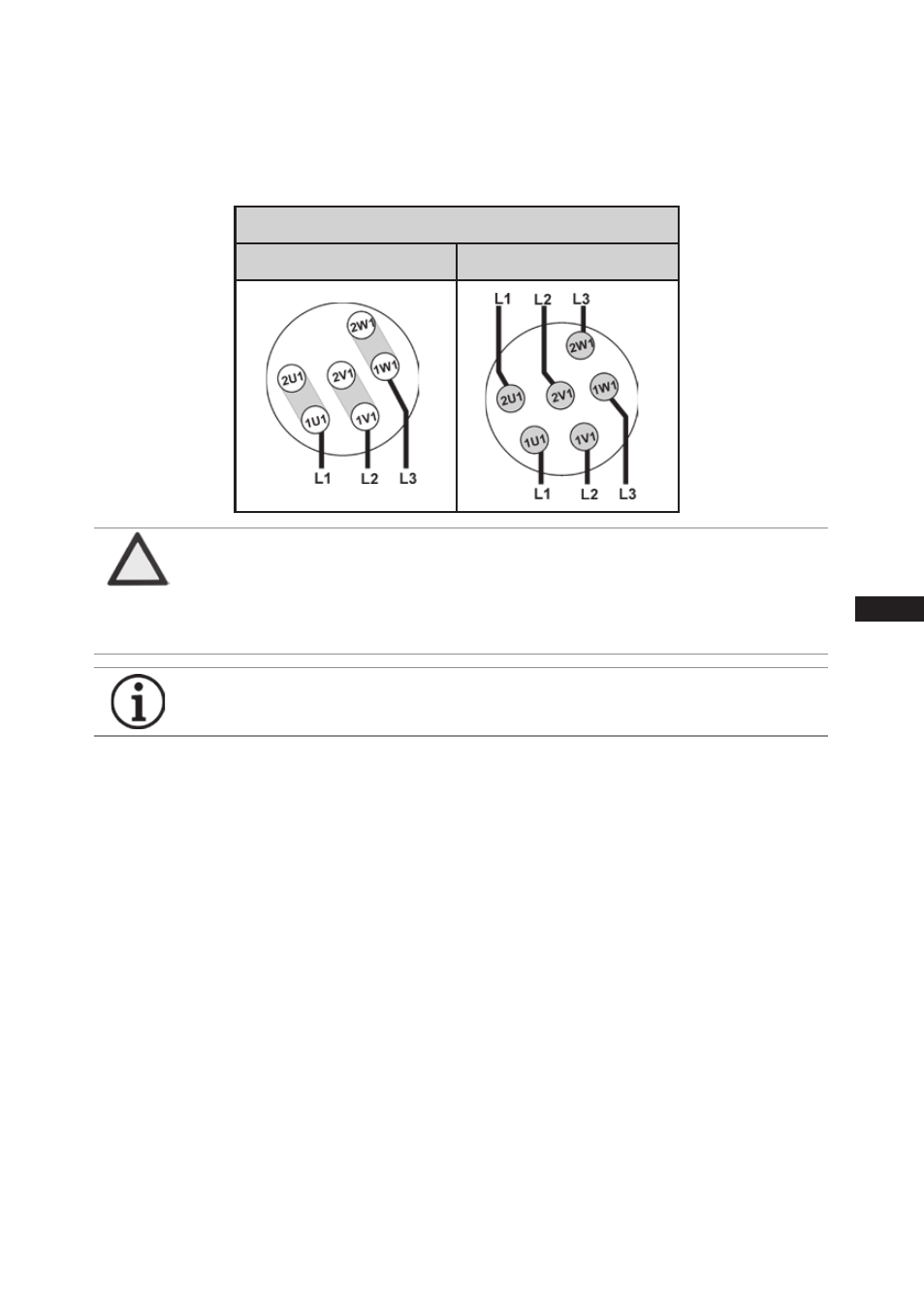

The motor is wired for direct start (YYY resp. YY) at the factory. For part winding start
∆
/ YYY
resp. Y/YY the bridges must be removed and the motor feed line connected according to the
circuit diagram:
400 V
Direct start Part winding start
Serienmotor
Ausführung für Direkt- oder Teilwicklungsstart
Verdichter mit dieser Kennzeichnung ist für Direkt-
oder Teilwicklungsstart (PW-Anlauf) geeignet.
Der Motor ist in zwei Teilwicklungen unterteilt: Teil-
wicklung 1=60% und Teilwicklung 2=40%. Dadurch
wird beim Teilwicklungsstart der Anlaufstrom um ca.
35% gegenüber dem Direktstart verringert.
Für den Teilwicklungsstart (PW-Anlauf) ist die Verwendung einer mechanischen
Anlaufentlastung mit Bypass-Magnetventil nicht erforderlich.
Im Bedarfsfall kann der Anlaufstrom beim PW-Anlauf zusätzlich um bis zu 10% durch
Verwendung einer mechanischen Anlaufentlastung (Zubehör) verringert werden.
Werkseitig ist der Motor für Direktstart geschaltet.
Für den Teilwicklungsstart sind die Brücken
zu entfernen und die Motorzuleitung gemäß
Schaltschema anzuschließen:
WARNUNG! Nichtbeachten führt zu
gegenläufi gen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des
Motors über Teilwicklung 1 muß nach
maximal einer Sekunde Verzögerungszeit
Teilwicklung 2 dazugeschaltet werden.
Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Sondermotor
Ausführung für Direkt- oder Y/∆-Anlauf
Verdichter mit dieser Kennzeichnung ist bei niederer
Spannung für Stern-Dreieck-Anlauf geeignet.
Bei Y/∆-Anlauf ist eine Anlaufentlastung
mit Bypass-Magnetventil erforderlich.
Werkseitig ist der Motor für den Direktstart bei
höherer Spannung geschaltet. Für den Stern-
Dreieck-Anlauf bei niederer Spannung sind die
Brücken zu entfernen.
∆/YYY
Typschildangabe Gelber Aufkleber
am Klemmenkasten
Klemmbrettanschlüsse
für Direktstart:
mit Brücken
Klemmbrettanschlüsse
für Teilwicklungsstart:
ohne Brücken
Typschildangabe
∆/Y
Gelber Aufkleber
am Klemmenkasten
Serienmotor
Ausführung für Direkt- oder Teilwicklungsstart
Verdichter mit dieser Kennzeichnung ist für Direkt-
oder Teilwicklungsstart (PW-Anlauf) geeignet.
Der Motor ist in zwei Teilwicklungen unterteilt: Teil-
wicklung 1=60% und Teilwicklung 2=40%. Dadurch
wird beim Teilwicklungsstart der Anlaufstrom um ca.
35% gegenüber dem Direktstart verringert.
Für den Teilwicklungsstart (PW-Anlauf) ist die Verwendung einer mechanischen
Anlaufentlastung mit Bypass-Magnetventil nicht erforderlich.
Im Bedarfsfall kann der Anlaufstrom beim PW-Anlauf zusätzlich um bis zu 10% durch
Verwendung einer mechanischen Anlaufentlastung (Zubehör) verringert werden.
Werkseitig ist der Motor für Direktstart geschaltet.
Für den Teilwicklungsstart sind die Brücken
zu entfernen und die Motorzuleitung gemäß
Schaltschema anzuschließen:
WARNUNG! Nichtbeachten führt zu
gegenläufi gen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des
Motors über Teilwicklung 1 muß nach
maximal einer Sekunde Verzögerungszeit
Teilwicklung 2 dazugeschaltet werden.
Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Sondermotor
Ausführung für Direkt- oder Y/∆-Anlauf
Verdichter mit dieser Kennzeichnung ist bei niederer
Spannung für Stern-Dreieck-Anlauf geeignet.
Bei Y/∆-Anlauf ist eine Anlaufentlastung
mit Bypass-Magnetventil erforderlich.
Werkseitig ist der Motor für den Direktstart bei
höherer Spannung geschaltet. Für den Stern-
Dreieck-Anlauf bei niederer Spannung sind die
Brücken zu entfernen.
∆/YYY
Typschildangabe Gelber Aufkleber
am Klemmenkasten
Klemmbrettanschlüsse
für Direktstart:
mit Brücken
Klemmbrettanschlüsse
für Teilwicklungsstart:
ohne Brücken
Typschildangabe
∆/Y
Gelber Aufkleber
am Klemmenkasten
ATTENTION Failure to do this results in opposed rotary fields and results in
damage to the motor. After the motor starts up via partial winding
1, partial winding 2 must be switched on after a maximum delay
of one second. Failure to comply can adversely affect the service
life of the motor.
INFO When testing coils with resistance tester, please note that partial
winding 1 and partial winding 2 are wired internally in HG88e.
5| Electrical connection
