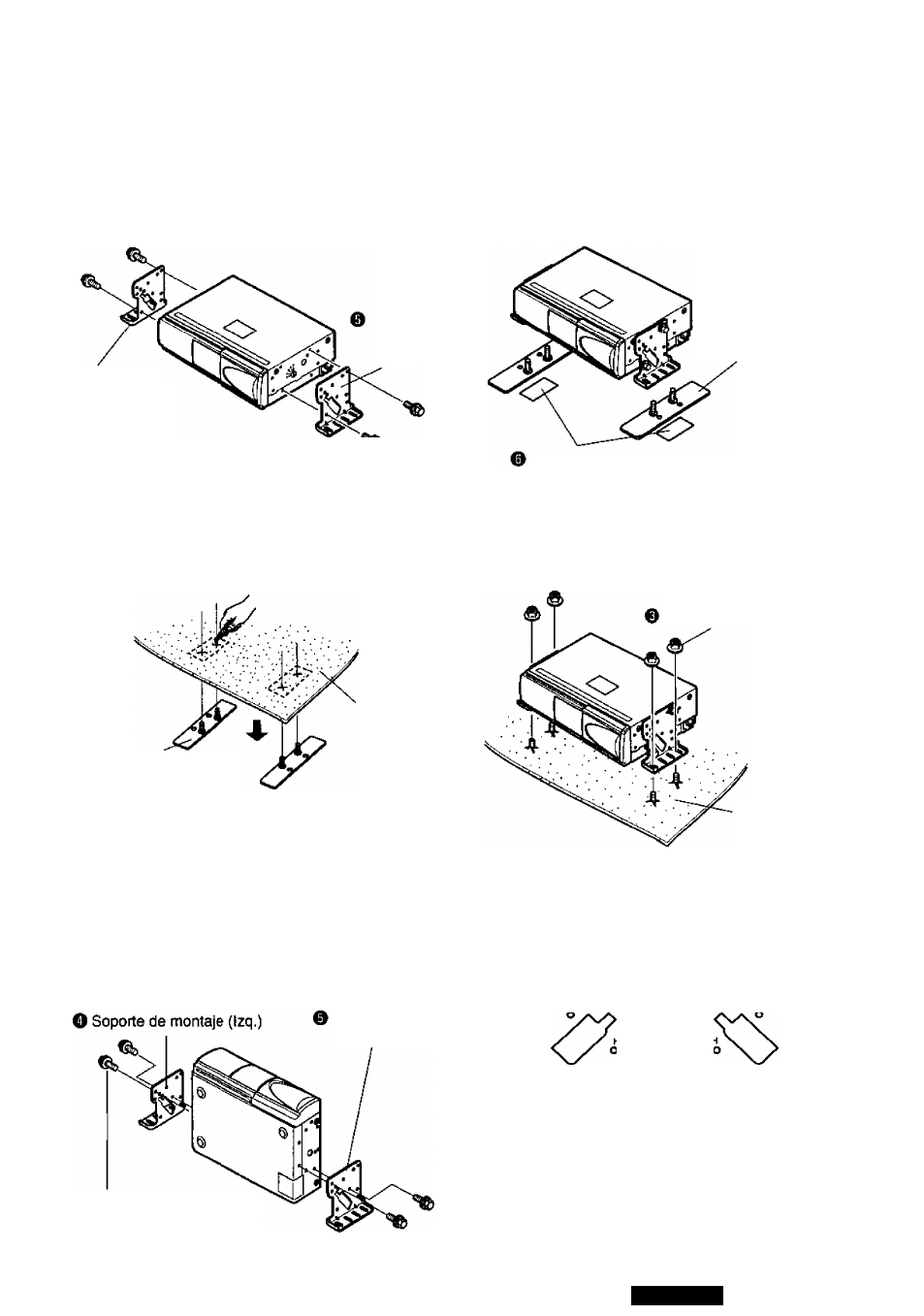

Instalación horizontal típica
^ Monte una ménsula de montaje (izq.) o (Der.)
en uno de los lados de la unidad principal con
un perno hexagonal junto con dos arandelas
(M4 X 8 mm).
Soporte de
montaje
(Der.)
O Perno de cabeza hexagonal con
arandelas dobles (M4 x 8 mm) x 4
O Soporte de
montaje (Izq.)
2 Seleccione la posición en ta que deba
montarse el aparato. Fije las ménsulas de la
base con cinta adhesiva por los dos lados.
O Soporte de la
base X 2
Cinta adhesiva de dos caras x 2
3 Emplee una cuchilla para cortar una pequeña
cruz en la esterilla de cuerdo con las posi­
ciones de los pernos M5 de las ménsulas de
la base.
Esterilla
4 Monte el aparato en la esterilla con cuatro
tuercas hexagonales (M5).
Tuerca hexagonal (M5) x 4
I Soporte de la base x 2
Fíje ambas ménsulas de la base y la cinta
adhesiva por los dos lados a la superficie de
montaje de debajo de |a esterilla.
Esterilla
Instalación vertical típica
Monte el aparato con la ménsula de montaje en
uno de los lados con un perno hexagonal junto
con dos arandelas (M4 x 8 mm).
Soporte de
montaje (Der.)
O Perno de cabeza
hexagonal con arandelas
dobles (M4 X 8 mm) x 4
Reiación existente en ios orifi­
cios y ios ánguios de montaje
A-o £ ^ O
O b '
R
Ménsula de montaje
(Izq.)
Ménsula de montaje
(Der.)
La relación entre los orificios de montaje y los
ángulos de las ménsulas de montaje (Izq. Y Der.)
se ilustra arriba. Los símbolos correspondientes a
los ángulos de montaje están marcados cerca de
los orificios respectivos. Seleccione los orificios
correctos de acuerdo con los ángulos de montaje a
utilizarse.
