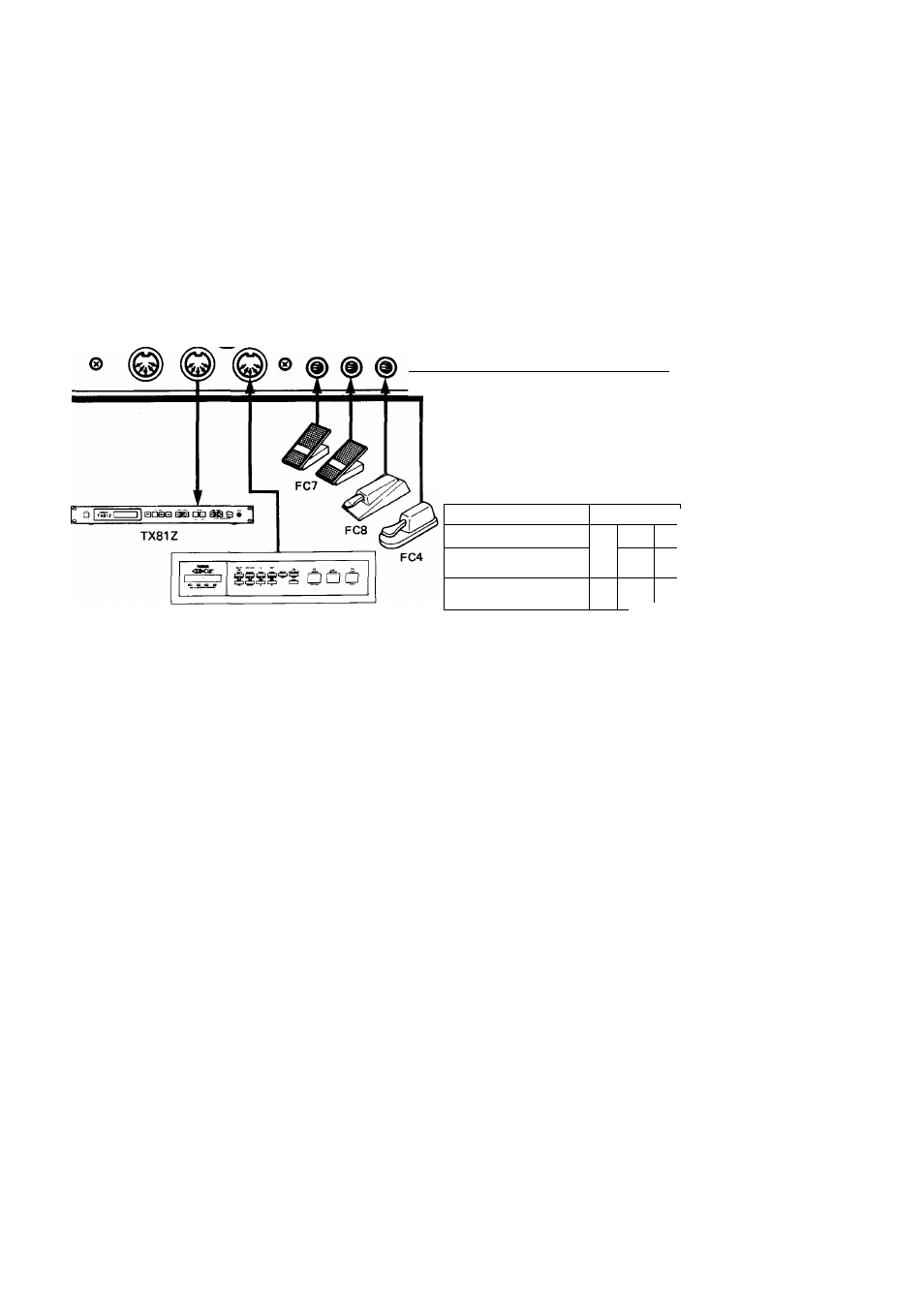

ANSCHLÜSSE (RÜCKSEITE)
Um Ihr PF2000 einsetzen zu können, brauchen Sie nur den Fußtaster (FOOTSWITCH) und das SUSTAIN-Pedal des Ständers
LG-PF2000 anzuschließen. Alle anderen Anschlüsse sind für Anspruchsvollere.
O Q o
' THRU OUT
—I ------------ FOOT CONTROL-------------1
»N I 1 FC2 FC1 SUSTAIN FS '
i-LINE NPUT t j -OUT^UT-, SPEAKER
MONO OUT ' B A/MONO ' B A ' ON OFF
(§) ® @ 0 um
0X5
O MIDI: Ein Keyboard ohne MIDI-Implementierung ist
heutzutage kein vollwertiges Keyboard mehr. Dank
dieses Weltstandfards können mehrere Musikinstru­
mente untereinander Daten austauschen. Siehe F8,
MIDI-EMPFANG (S. 11) und F9, MIDI-ÜBER­
TRAGUNG (S. 11). Im Kapitel MIDI­
ANWENDUNGEN finden Sie ein paar Anregungen.
e FC: An diese Buchsen FCl und FC2 muß ein Schweller
des Typs FC7 angeschlossen werden. Siehe F3,
“Fußschweller”, auf S. 8.
0
FS und SUSTAIN: Der Ständer des PF2000 ist mit einem
Fußtaster und einem Sustain-Pedal ausgestattet. Das
Sustain-Pedal ist ein 4-stufiges-Pedal. Verbinden Sie
beim Anbringen des Ständers den zweipoligen Stecker
(grau) mit der Buchse FS und den dreipoligen Stecker
mit der Buchse SUSTAIN.
Verwenden Sie den Ständer LG-PF2000 jedoch
NICHT, so schließen Sie einen Fußtaster FC4 oder
FC5 an die Buchse FS an. An die Buchse SUSTAIN
muß ein Fußtaster FC8 angeschlossen werden. (Es
kann auch ein FC4 oder FC5 verwendet werden, aber
dann fällt die 4-stufige Möglichkeit des PF2000 weg.)
'liilllllll
: ■
-JS9 REXSO
1
1
--3 n
:: Igli
■
Verstärkeranlage
REX50
0 MONO OUT: An diese Buchse kann man ein Effektgerät
(z.B. das SPX90II oder das REX50) anschließen.
Verbinden Sie dessen Stereoausgänge mit den
Buchsen LINE INPUT.
0 LINE INPUT A/MONO, B: An diese Buchsen kann man
ein anderes Instrument anschließen, das dann eben­
falls über die Lautsprecher des PF2000 wiedergegeben
wird. Dadurch kann man z.B. ein Platte oder eine
Kassettenaufnahme begleiten oder ein Instrument
verstärken, das keine Lautsprecher hat. Ein weitere
Möglichkeit wäre die Verwendung dieser Buchsen
als Return-Weg eines Stereo-Effektgeräts (z.B. des
REX50). Verbinden Sie dann die Buchse MONO
OUT des PF2000 mit dem Eingang des REX50. Das
Signal der LINE INPUT-Summe beeinflußt den
Klang des PF2000 nicht.
0 OUTPUT A, B: Wer sein PF2000 lieber extern verstärkt,
muß die beiden Buchsen OUTPUT A & B mit einem
Stereoverstärker oder Mischpult verbinden.
0 SPEAKER ON/OFF: Man kann die Lautsprecher des
PF2000 auch ausschalten, damit man nur das Signal
des Verstärkers oder der Verstärkeranlage hört.
