-36- Clarke ® American Sanders Manual del operador (ES) - Floorcrafter
ES ESPAÑOL
2. Introduzca el tornillo de fijación para lijar con más
presión sobre la izquierda (el lado de la correa de
transmisión). Saque el tornillo de fijación para lijar
con más presión sobre la derecha (el lado opuesto
a la correa de transmisión). Pruebe el ajuste sobre
una superficie uniforme. Si es necesario, realice
los ajustes correspondientes.
3. Marque la nueva ubicación del indicador en la
unidad principal
Alineación de la correa
NOTA: La correa de lijado debe correr uniformemente sobre
la cara de la rueda de contacto. Para esto, el borde exterior
de dicha correa debe estar a 0,09 pulgadas (2 mm) hacia
afuera del extremo de la rueda de contacto. Esto ofrece
una transición óptima entre las “pasadas”.
ADVERTENCIA: El operador podría resultar
lesionado si se ajusta la máquina
cuando el motor está funcionando.
No intente realizar ningún ajuste
mientras la máquina esté
conectada o en funcionamiento.
Para ajustar la alineación de la correa siga este
procedimiento:

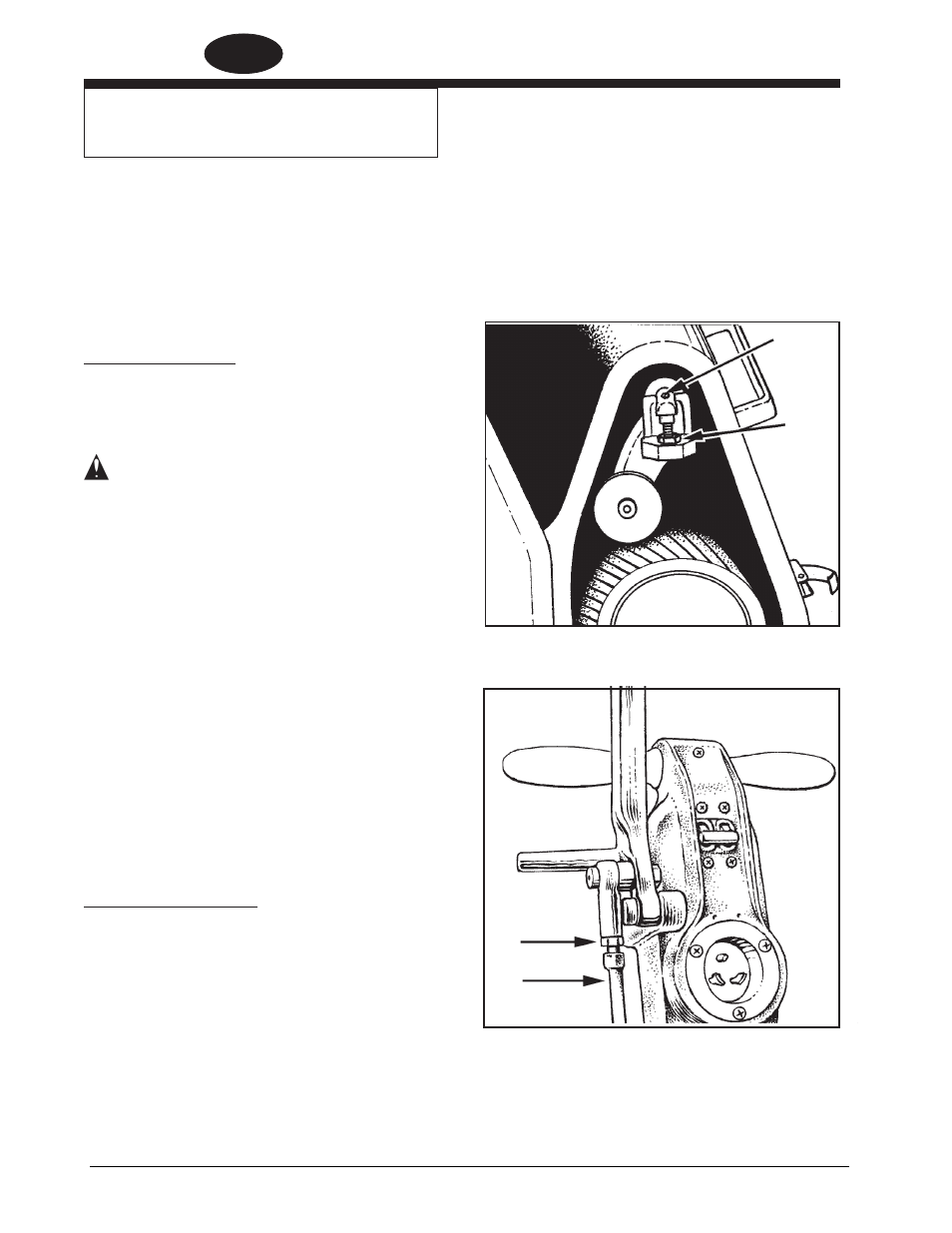

1. Localice el tornillo de regulación de alineación de la
correa. (Consulte la figura 18A)
2. Sostenga el tornillo de regulación de alineación de
la correa y afloje la tuerca de seguridad. (Consulte
la figura 18B).
3. Gire el tornillo de regulación de alineación en
sentido contrario a las agujas del reloj para mover
la correa hacia adentro.
4. Gire el tornillo de regulación de alineación en el
sentido de las agujas del reloj para mover la correa
hacia afuera.
5. Pruebe el ajuste y apriete la tuerca de seguridad.
Control de funcionamiento
Para incrementar el recorrido o aumentar el alcance del
mango de control, siga este procedimiento:
1. Afloje la tuerca de seguridad en la varilla de control.
(Consulte la figura 19A)
2. Atornille el regulador de la varilla de control
(consulte la figura 19B) hacia la posición “In” hasta
que se logre el alcance deseado.
3. Apriete la tuerca de seguridad.
Figura 19
Figura 18
A A
A B
A A
A B
Procedimientos de ajuste de
la lijadora
