18 assembl of the wing stay y, 19 assembl of the rear wheel hubs y – OFNA Racing Mutilator Pro RTR 32 User Manual
Page 13

40027
40027
40027
3X16mm
3X20mm
3X16mm
3X20mm
40027
40027
4X16mm
4X18mm
4X16mm
3X20mm
40018
5X4mm
36055
36053
40522
4X10mm
40525
18

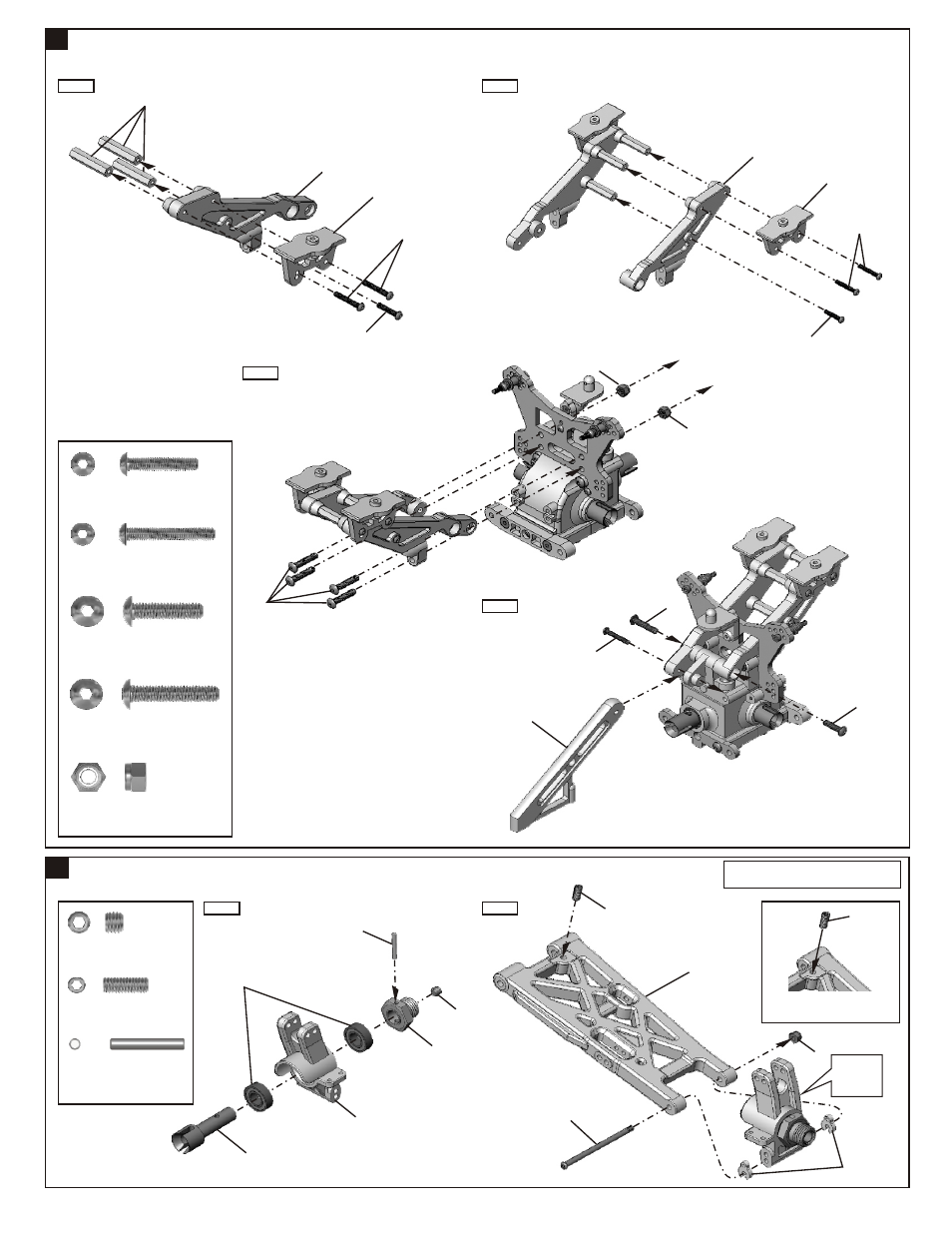

ASSEMBL OF THE WING STAY
Y
........X2
94005
3X16mm
Hex Screw
........X5
94007
3X20mm
Hex Screw
........X5
94011
4X16mm
Hex Screw
........X2
94042
4mm
Nylon Nut
4mm
Nylon Nut
4mm
Nylon Nut
........X1
94022
4X18mm
Hex Screw
19
ASSEMBL OF THE REAR WHEEL HUBS
Y
........X2
94036
5X4mm
Set Screw
........X2
36870
4X10mm
Set Screw
........X2
36055
2.5X16.8mm
Pin
40540
40526
40540
3mm
Ensure
Free
Movement
40140
8
Step 1
Step 2
Step 3
Step 4
Step 1
Step 2
Assembly for both right and left side.
4X10mm
*A 4x10mm set screw is used
to adjust the ride-height.
