44 Chapitre 3 Entretien Source lumineuse Welch Allyn
2. Retirer les cinq vis de la source lumineuse Solarc à l’aide d’un
tournevis cruciforme n° 2. Faire pivoter le couvercle pour
découvrir la lampe.

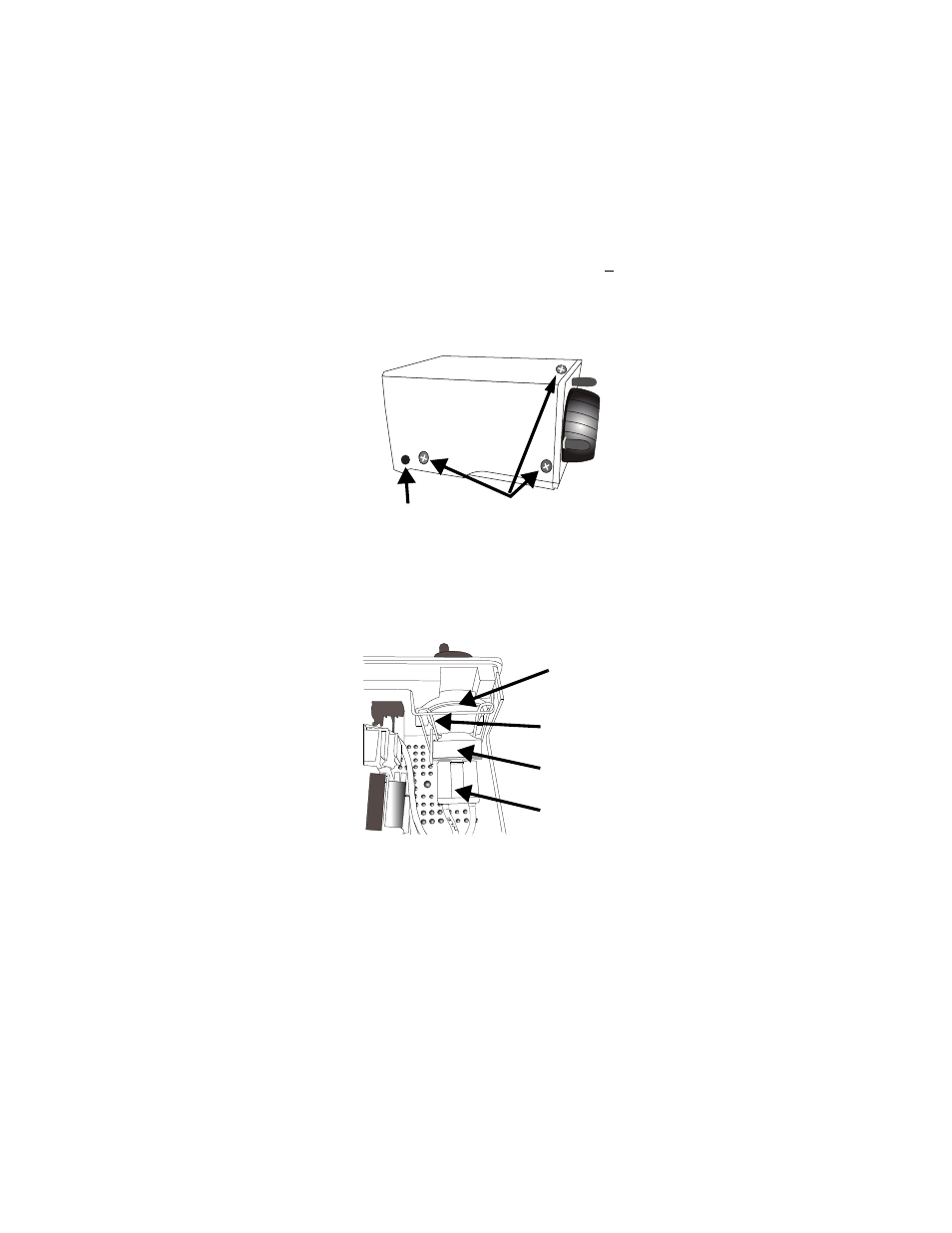

Figure 2. Déplacement du couvercle supérieur
3. Relever le loquet de blocage. Tirer sur le culot de la lampe puis
l’appuyer contre le ressort de retenue pour retirer la lampe.
4. Retirer la lampe, avec le faisceau attaché, puis déconnecter le
connecteur de la lampe.
Figure 3. L’intérieur de la source lumineuse
5. Remplacer uniquement par une lampe de remplacement
Welch Allyn n° 09500-U. NE PAS toucher la lampe ou la surface
réfléchissante interne de la lampe. Des substances cutanées
sur la lampe conduisent à une défaillance prématurée de cette
dernière. Ne tenir que la partie extérieure du réflecteur ou du
culot de la lampe. Retirer toute graisse ou marques de doigts à
l’aide d’un coton tige propre humidifié avec de l’alcool. Ne pas
laisser de peluche sur la lampe.
Vis amovibles (face à face)
Pivot
32
Loquet de
blocage
Ressort de
retenue
Culot de la lampe
Connecteur de
lampe
