7 6
Optional Accessories and Replacement Parts
Description
Part Number
Model DS45 Model DS44
Cuff Size Child (9) Child Small Adult (11) Large
Print (9) Adult (10) Adult (12)
Cuff Range 15.8-21.3 15.8-21.3 20.0-27.0 25.3-34.3 32.1-43.4
(cm)
Durable DS45-DUR09 DS45-DUR09P DS45-DUR10 DS45-DUR11 DS45-DUR12
Integrated Cuff
(black tube for
Model DS45)
Durable DS44-DUR09 DS44-DUR09P DS44-DUR10 DS44-DUR11 DS44-DUR12
Integrated Cuff
(gray tube for
Model DS44)
Durable DS45-DUR09F DS45-DUR09PF DS45-DUR10F DS45-DUR11F DS45-DUR12F
Integrated
Inflation System
(cuff, black tube,
valve & black bulb)
Model DS45
Durable DS44-DUR09F DS44-DUR09PF DS44-DUR10F DS44-DUR11F DS44-DUR12F
Integrated
Inflation System
(cuff, gray tube,
valve & gray bulb)
Model DS44
Durable Integrated Blood Pressure Cuff Accessories
DuraShock Gauge Only DS45 DS44
Color Variety Pack, Four Bumpers N.A. DS44-V
Inflation Bulb, Medium 5086-01 (black) 5086-08 (gray)
Inflation Bulb, Large 5086-03 (black) N.A.
Valve 5087-01 5087-16
Storage Case 5085-07 5085-09
DuraShock Cuff Laundering Plug 5082-250 5082-250
DuraShock Calibration Check Connector 5082-255 5082-255
Universal Tube Plug Accessory 5082-163 5082-163
Merci d’avoir investi dans un sphygmomanomètre anéroïde intégré DuraShock™
Welch Allyn innovant – le seul et unique sphygmomanomètre anéroïde résistant aux
chocs et sans engrenages. Avec ce produit, vous pouvez vous attendre à des années de
fonctionnement sans incidents. Si nous pouvons vous être utiles d’une manière
quelconque, contactez Welch Allyn par l’une des méthodes pratiques indiquées
ci-dessous ou sur la page arrière de couverture.
Téléphone 315-685-4560
Numéro vert (États-Unis) 800-535-6663
Télécopie
315-685-3361
Web www.welchallyn.com

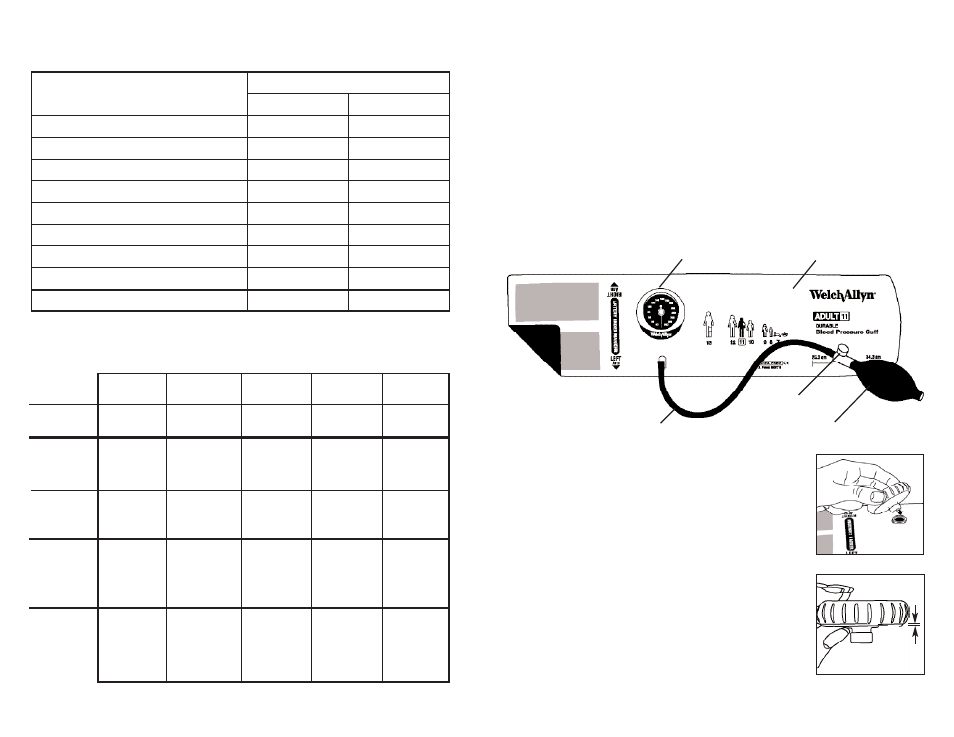

Composants du sphygmomanomètre anéroïde
intégré DuraShock de Welch Allyn
Tubulure
Brassard
une pièce intégré
Poire de gonflage
Manomètre sans
engrenages qui s’enclenche
dans le brassard
Valve
Instructions d’assemblage
1. Attachez le manomètre au brassard en enfonçant la tige du
manomètre dans la prise du brassard jusqu’à ce que vous
constatiez son enclenchement. Le manomètre peut tourner
sur 360° dans la prise du brassard pour améliorer
l’observation de la face du cadran durant les relevés.
2. Enfoncez les derniers crans de plus petit diamètre de la
valve sur le tube.
REMARQUE : Pour monter la protection anti-chocs sur un
manomètre intégré DuraShock Welch Allyn (modèle DS44
uniquement), glissez avec précaution la protection sur le
manomètre, jusqu’à ce que la protection touche juste le
cristal situé sur le pourtour. Ne forcez pas au point de
déformer la protection sous peine de réduire les propriétés
de résistance aux chocs de la protection. Une fois
l’assemblage correctement effectué, vous devez pouvoir voir
2 mm environ de manomètre sous la protection lorsque vous
regardez sur le côté (voir l’illustration).
2 mm
