6. Levante la funda del ta pizado del respaldo para localizar e identificar los
conectores . No los conecte hasta que se le indique.
• Los dos conectores rectangulares grandes de 20 clavijas son del motor
eléctr ico (F I G U R A 7).
• Los dos conectores redondos son de la var illa de comando (F I G U R A 7).
• Los dos conectores rectangulares pequeños corresponden ya sea a la
función tér mica, o al masajeador y la función tér mica, según el modelo
de su sillón. Los sillones elevadores 1LL tienen una función tér mica en el
respaldo y en el asiento, mientras que los 1LM tienen una función tér mi-
ca y de masaje en el respaldo y en el asiento.
• Los sillones elevadores 1LL tienen dos conectores rectangulares
pequeños de 2 clavijas para las almohadillas tér micas (no se
muestran).
• Los sillones elevadores 1LM tienen dos conectores rectangulares
pequeños de 8 clavijas para las almohadillas tér micas y los
motores masajeadores (F I G U R A 7).
7. Conecte los conectores del motor eléctr ico.
• Alinee las gra pas de los conectores y acople estos últimos presionando
hasta que se tra ben (F I G U R A 8).
8. Conecte los conectores de la var illa de comando.
• Alinee los conectores y acóplelos hasta que queden fir memente
empalmados (F I G U R A 8).
9. Conecte los conectores de la función tér mica o del masajeador y la
función tér mica.
• Alinee las gra pas de los conectores y acople estos últimos presionando
hasta que se tra ben (F I G U R A 8).
• Meta todas las conexiones dentro del respaldo.
10. Desde el frente del sillón, empuje la aleta negra no tejida con la cinta de
sujeción (ubicada entre el asiento y el respaldo) hacia la par te poster ior
del sillón (F I G U R A 9). Gire el sillón sobre su respaldo.
11. Sujete la aleta negra no tejida al travesaño del resor te poster ior del
asiento, para for mar un bolsillo entre el asiento y el respaldo que impida
que cualquier objeto caiga dentro del mecanismo.
• Localice la cinta de sujeción en la aleta negra no tejida y en el
travesaño del resorte posterior del asiento (F IGURA 10). Esta última está
orientada hacia el respaldo del sillón y no es fácilmente visible.
• Puede ubicar la cinta de sujeción en el travesaño del resor te
poster ior del asiento palpando debajo del travesaño (F I G U R A
11), o acostándose en el piso y mirando debajo de dicho
travesaño (F I G U R A 12).
• Sujete la aleta negra no tejida al travesaño del resor te poster ior del
asiento presionando juntas la aleta y la cinta; empiece por el medio y
siga hacia los costados (F I G U R A 12).
• Levante las bandas elásticas para conectar los extremos de las cintas de sujeción.
• Vuelva a colocar el sillón en posición ver tical.
– Para reducir el riesgo
de lesiones graves:
• Deje un espacio libre para el funcionamiento del respaldo y el apoyapiernas.
Coloque las mesas y alfombras sueltas a distancia para poder extender
completamente el apoyapiernas sin roces ni interferencias.
12. Elija una ubicación para el sillón elevador cerca de un tomacorr iente.
(Continuación de las Instrucciones de armado)
Instr ucciones de ar mado del sillón
reclina ble eléctr ico Luxur y-Lift ® :
25 24
Detalles de ar mado del sillón reclina ble
eléctr ico Luxur y-Lift ® :

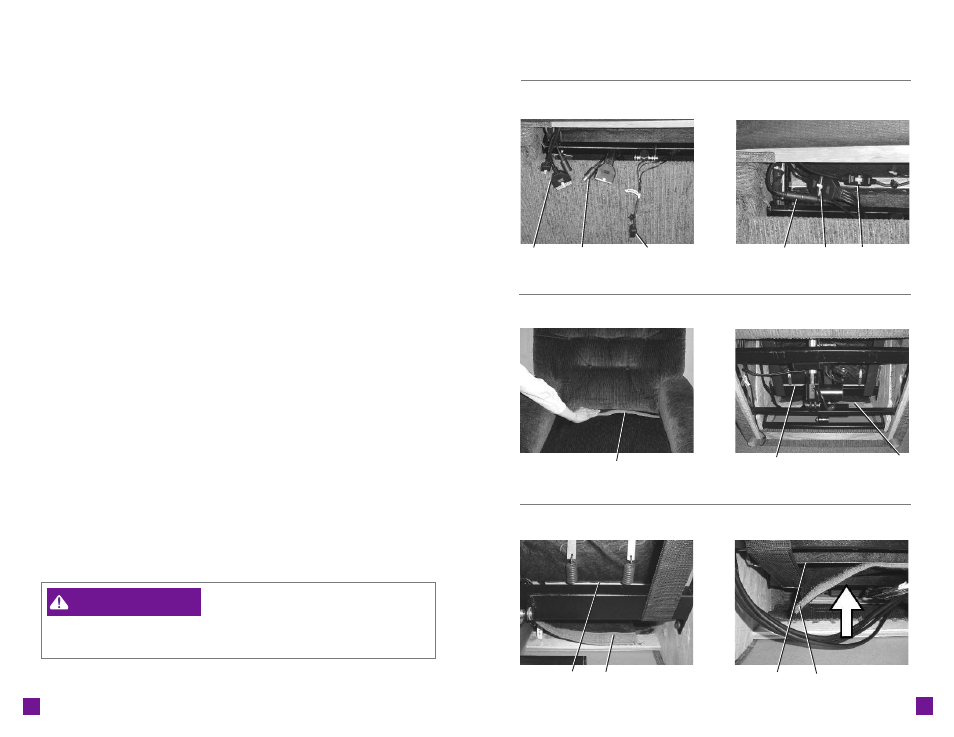

F I G U R A 8
