Utilisation
G U I D E D ' U T I L I S A T I O N
16
13

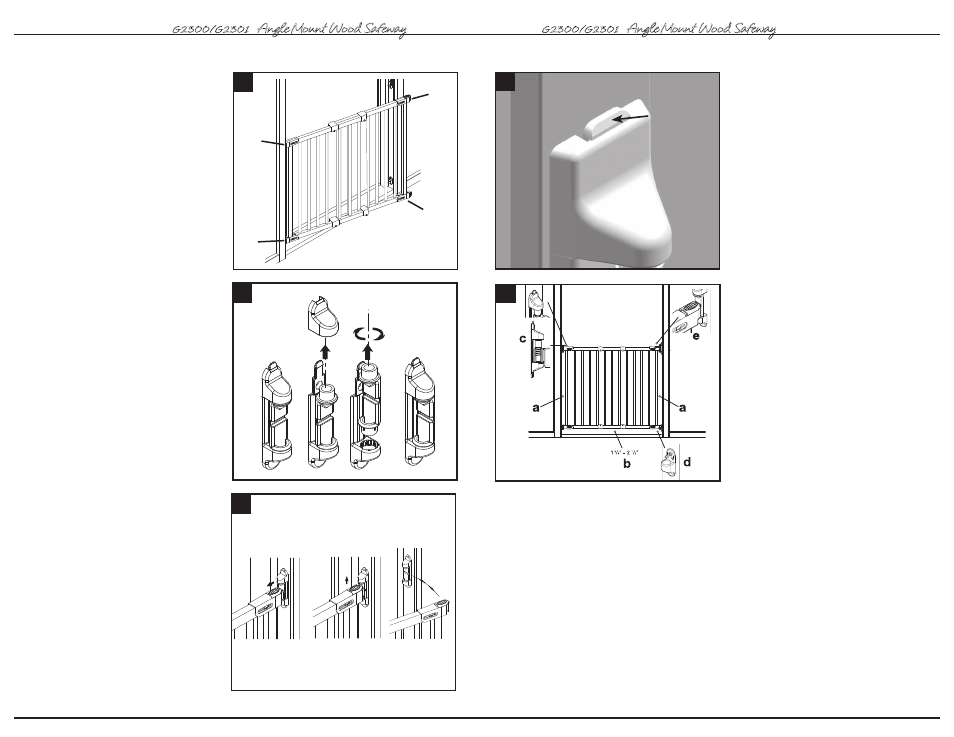

Centrer la barrière dans l’embrasure.
Desserrer les vis des pièces (H), (I), (J) et
(K) et ajuster les pièces de façon à ce
qu’elles appuient sécuritairement sur les
charnières et les verrous. La distance qui
sépare la barrière et le mur/cadre de porte
doit être de 26,5 à 76,2 mm.
14
Si la barrière est installée en angle,
la pièce (R) doit être tournée de façon
à ce que la poignée repose solidement à
l’intérieur du verrou supérieur. Une fois
que la poignée de la barrière appuie
solidement à l’intérieur du verrou, glisser
le capuchon de verrouillage (Q) sur le
verrou supérieur (W).
IMPORTANT : S’ASSURER QUE LE
CAPUCHON DE VERROUILLAGE EST
BLOQUÉ EN PLACE ET QU’IL NE PEUT
ÊTRE SOULEVÉ.
Serrer toutes les vis de la barrière.
15
Pour ouvrir la barrière, tirer le loquet
supérieur vers l’arrière avec le pouce
et soulever la barrière en dehors de
son support.
Pour fermer la barrière, s’assurer que
les pièces supérieure et inférieure du
côté verrou reposent solidement dans
les supports et que le verrou supérieur
est bloqué.
15
G U I D E D ' U T I L I S A T I O N
17
16
Retrait temporaire
Pour retirer temporairement la barrière,
ramener vers l’arrière la patte de blocage
située sur la charnière supérieure et
soulever le capuchon de charnière. Retirer
le ressort et soulever la barrière hors des
charnières supérieure et inférieure.
POUR PLUS DE SÉCURITÉ, REMETTRE
LE RESSORT ET LE CAPUCHON SUR
LA TIGE DE LA CHARNIÈRE ET
S’ASSURER QUE LE CAPUCHON
EST BLOQUÉ EN POSITION
17
Si la barrière est montée sur la face
extérieure d’un mur (et non sur un cadre
de porte), les pièces fixées au mur doivent
affleurer avec le rebord.
Une fois la barrière en place, procéder aux
vérifications suivantes:
a) La distance qui sépare le mur/cadre de
porte et le premier barreau doit être moins
de 69.8 mm sur les deux côtés.
b) La partie la plus basse de la barrière doit
être éloignée du sol de 45 à 65 mm.
c) Le ressort doit être sur le dessus de la
charnière de la barrière. Il ne doit pas être
en dessous.
d) La butée doit être placée de façon à ce
qu’il soit impossible d’ouvrir la barrière
au-dessus de l’escalier (le cas échéant).
e) Le loquet de la poignée doit bouger
librement dans les deux sens et s’insérer
correctement dans la fente du verrou.
f) Toutes les vis doivent être bien serrées.
16
17
G2300/G2301
Angle Mount Wood Safeway
®
G2300/G2301
Angle Mount Wood Safeway
®
14
Q
R
W
J
I
H
K
13
REMARQUE : LA BARRIÈRE DOIT TOUJOURS ÊTRE EN POSITION FERMÉE. UNE
PRESSION EXCESSIVE APPLIQUÉE SUR LA BARRIÈRE ALORS QUE CELLE-CI
EST OUVERTE (PAR EXEMPLE SI L’ON SE TIENT DEBOUT SUR LA BARRIÈRE OU
SI L’ON S’Y SUSPEND) POURRAIT L’ENDOMMAGER DE FAÇON PERMANENTE.
