A Porchior côté charnieres
B Pochior côté verrouillage
C Barrière
D Piece d’assemblage (boîtier)
E Piece d’assemblage (couvercle)
F-G Vis/cuvette à vis
H Partie inférieure de la poignée
I Partie inférieure de la charnière
J Partie supérieure de la charnière
K Partie supérieure de la poignée
L-M Vis/cuvette à vis
N Charnière supérieure
O Vis à bois
P Charnière inférieure
Q Capuchon de verrouillage
R Loquet supérieur
S Verrou inférieur
T Butée
U Ressort
V Capuchon de charnière
W Verrou supérieur
Y Clip d’arrêt

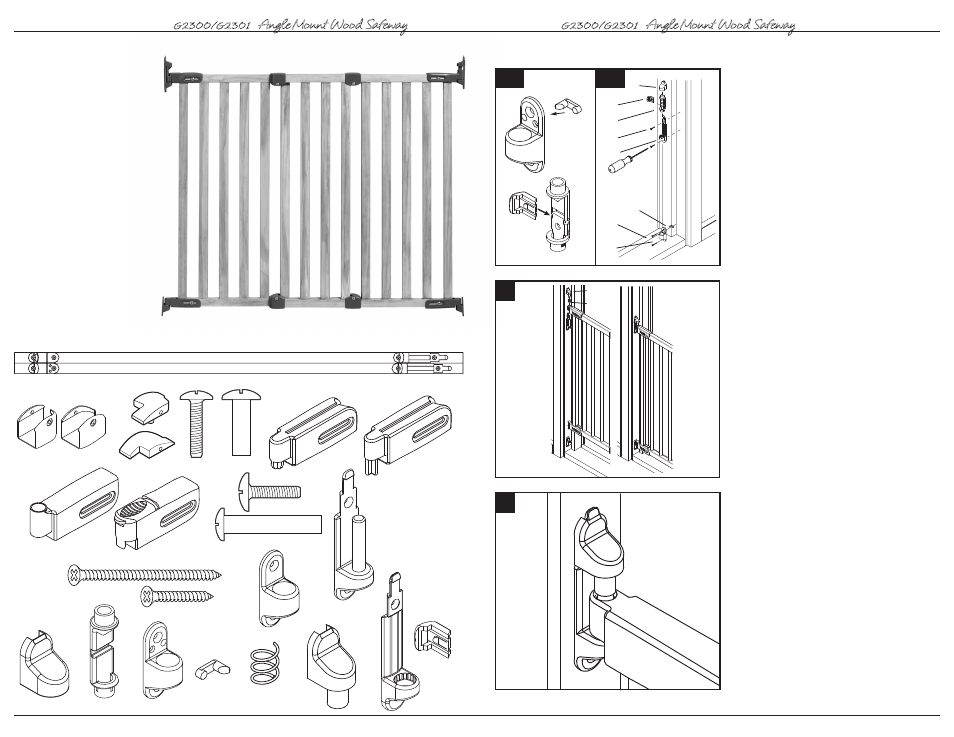

Liste des pièces
A
C
B
D1 D2
E1
E2
F
L
M
N
O
P
Q R S
T U V
G H
J K
W Y
I
10
G U I D E D ' U T I L I S A T I O N G U Í A D E L U S U A R I O
23
10
a Determine la dirección hacia la cual se
va a abrir la reja. Cuando se instale en
la parte superior de las escaleras, la
reja nunca se debe abrir sobre las
escaleras. Introduzca el pivote de tope (T)
en los orificios del soporte inferior del
mecanismo de cierre (S). Introduzca el clip
de tope (Y) en la cerradura superior (R). La
porción más larga del pivote de tope y el
borde externo del clip de tope deben quedar
del mismo lado.
Use tornillos más largos para hacer el
montaje en los montantes que se
encuentran detrás del muro seco.
Importante: La reja no se puede abrir
hacia el lado del pivote de tope.
10
b Con dos tornillos para madera (O)
monte el soporte inferior del mecanismo
de cierre (S) con el orificio orientado hacia
arriba, en los dos orificios inferiores para
tornillos. Instale el soporte superior del
mecanismo de cierre (O) con dos tornillos
para madera (W). Coloque la pieza (R) en
el soporte superior del mecanismo de
cierre (W).
11
Coloque la reja en las piezas
abisagradas. A continuación, coloque un
resorte (U) y una tapa de bisagra (V) en el
poste de la bisagra superior.
12 IMPORTANTE: ASEGÚRESE DE QUE
LA TAPA DE LA BISAGRA NO SE PUEDA
EMPUJAR HACIA ARRIBA Y QUE ESTÉ
FIJA EN SU LUGAR.
12
G2300/G2301
Angle Mount Wood Safeway
® G2300/G2301
Angle Mount Wood Safeway
®
10a 10b
T
S
Y
R
Q
W
O
R
S
T
O
Y
V
U
