G U Í A D E L U S U A R I O
20
2

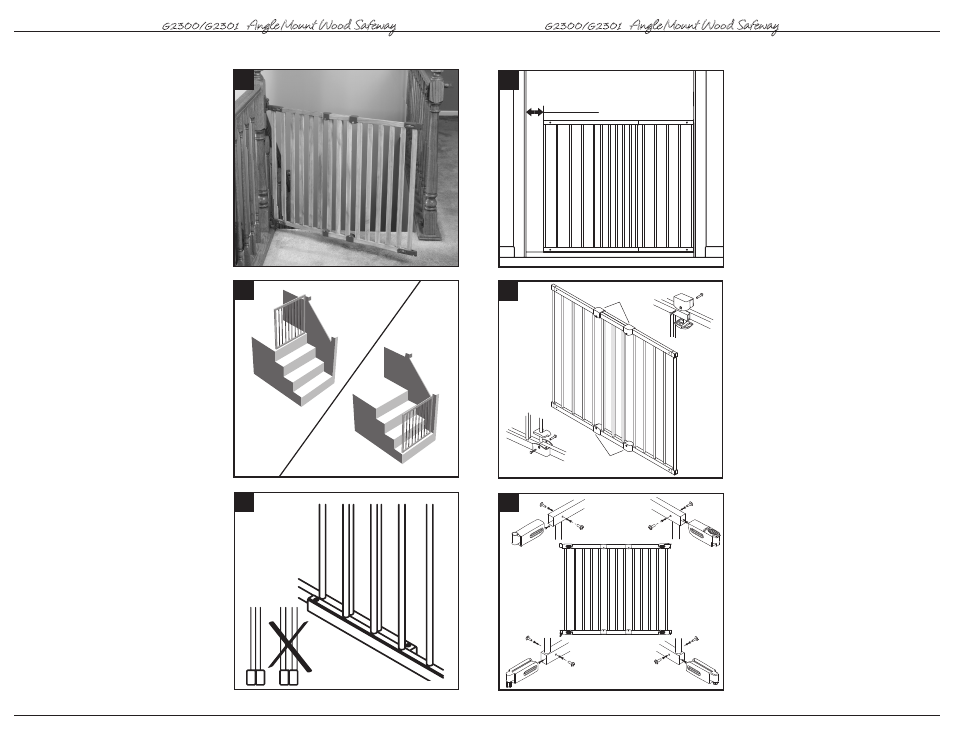

1 Importante: La reja se debe instalar en
una abertura estructuralmente sólida. La
reja se debe montar en una superficie
rígida. Asegúrese de que la superficie de
montaje (paredes, marco de la puerta,
postes de la escalera, etc.) sea resistente,
rígida y esté uniforme.
2
Si va a usar la reja en una escalera,
debe colocarla ya sea en el escalón
superior o en el último escalón de
la parte inferior.
3
Al montar la reja, es importante que las
secciones quepan sin que quede ningún
espacio entre los barandales o las barras.
Instalación
G U I D E D ' U T I L I S A T I O N
13
4
Détermination de la largeur
de la barrière
Les deux sections étant alignées l’une
contre l’autre, appuyer la barrière contre un
côté de l’embrasure, à l’endroit où elle sera
installée. La distance qui sépare le côté
opposé de la barrière et le mur/cadre de
porte doit être de 53 à 123 mm.
5
Une fois la longueur de barrière
adéquate obtenue, elle est prête à
l’assemblage. Placer les pièces (D1) et
(E1) sur le rail de barrière supérieur en
plaçant (E1) sous le rail supérieur autour de
la barra verticale terminale d’un panneau
de barrière et (D1) enveloppant (E1)
au-dessus du rail supérieur. Aligner les
trous de vis et insérer un jeu de vis (F et
M), sans trop les serrer. Reprendre de
l’autre côté de l’ensemble supérieur.
Ensuite, placer les pièces (D2) et (E2) sur le
rail inférieur en plaçant (E2) au-dessus du
rail inférieur autour de la barre verticale
terminale d’un panneau de barrière et (D2)
enveloppant (E2) au-dessous du rail
inférieur. Aligner les trous de vis et insérer
les vis (F et M), sans trop les serrer.
Reprendre de l’autre côté de l’ensemble
inférieur. Une fois les quatre ensembles
attachés, serrer les vis.
6
Installer les pièces constituant la
poignée et les charnières (H), (I), (J) et (K)
sur la barrière. Insérer les vis (L) et les
cuvettes à vis (G) dans les quatre pièces
de la façon illustrée. Ne pas serrer à fond
pour l’instant.
1 4
3
53 -123 mm
G2300/G2301
Angle Mount Wood Safeway
® G2300/G2301
Angle Mount Wood Safeway
®
K
L
G
J
L
G
G
L
I
L
G
H
6
5
D2 + E2 D2
E2
D1 + E1
D1
E1
F
F
M
M
