Pannello posteriore – FBT MMZ 6000 User Manual
Page 7

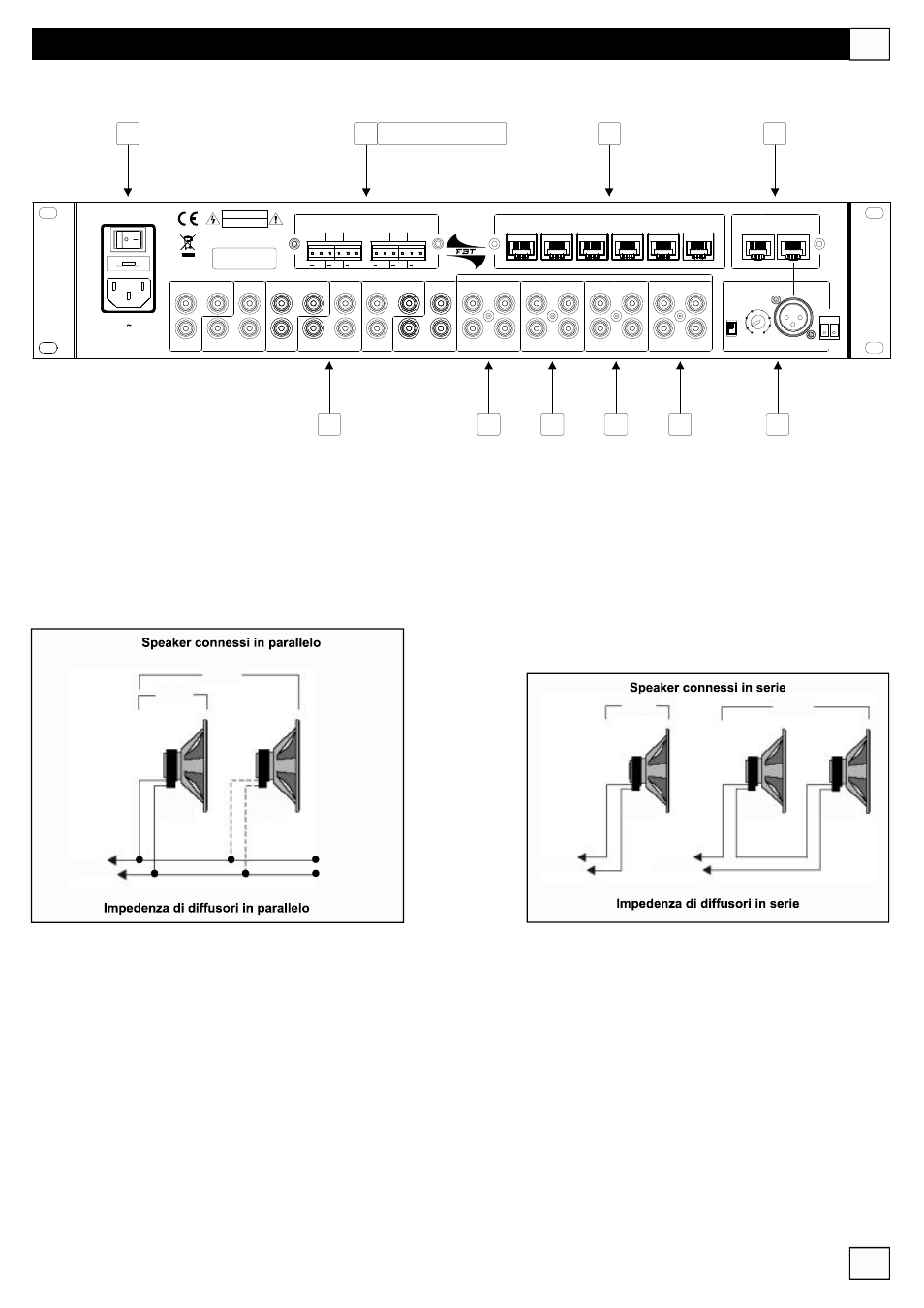

PANNELLO POSTERIORE
I
6
ZONE REMOTE CONTROL
1
2
3
4
5
6
MIC REMOTE CTRL
MIC 1
MIC 2
GAIN
PH
24V
PRIORITY
AUX MIC 1
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
ZONE 6
AUX
CD
TUNER
TAPE
INPUTS
L
R
LINK
IN
MMZ 6020
6
5
4
3
2
1
+
+
+
+
+
+
SPKR OUTPUTS 4/8 Ohm
CAUTION
RISKOFELECTRICSHOCK
DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT
REMOVE COVER (OR BACK) NO USER SERVICEABLE
PARTS INSIDE REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL
Made in Italy
230 Vac / T1.6A
Power Consumption 220VA
L
R
LINK
IN
L
R
LINK
IN
L
R
LINK
IN
LEFT
SUB/MNO
RIGHT
LEFT
RIGHT
SUB/MNO
LEFT
SUB/MNO
RIGHT
LEFT
RIGHT
SUB/MNO
LEFT
SUB/MNO
RIGHT
LEFT
RIGHT
SUB/MNO
70
30
dB
8
9
10
11
12
13
14
15
16
17
°
6 uscite per diffusori acustici (zone 1-6). L’impedenza complessiva minima di ogni linea di diffusori acustici non deve
essere inferiore a 4 Ohm; la potenza erogabile per ciascuna uscita è di 20W.
N.B.: Gli amplificatori interni sono attivi se non vengono collegati i comandi remoti (15).
ATTENZIONE: A prevenzione di eventuali cortocircuiti coprire o isolare le terminazioni libere dei cavi o dei connettori.
10
4 Ohm
8 Ohm
4 Ohm
SPKR
4 Ohm
SPKR
4 Ohm
SPKR
to amplifier
to amplifier
8 Ohm
4 Ohm
to amplifier
8 Ohm
SPKR
8 Ohm
SPKR
° ° ° °
Ingressi audio ( L_canale sinistro, R_canale destro) per collegare l’uscita di una sorgente musicale (lettore
CD, riproduttore di cassette, sintonizzatore radio, ecc.).
11
13
12
14
SOLO MODELLO MMZ 6020
