Panel posterior – FBT MMZ 6000 User Manual
Page 60
59

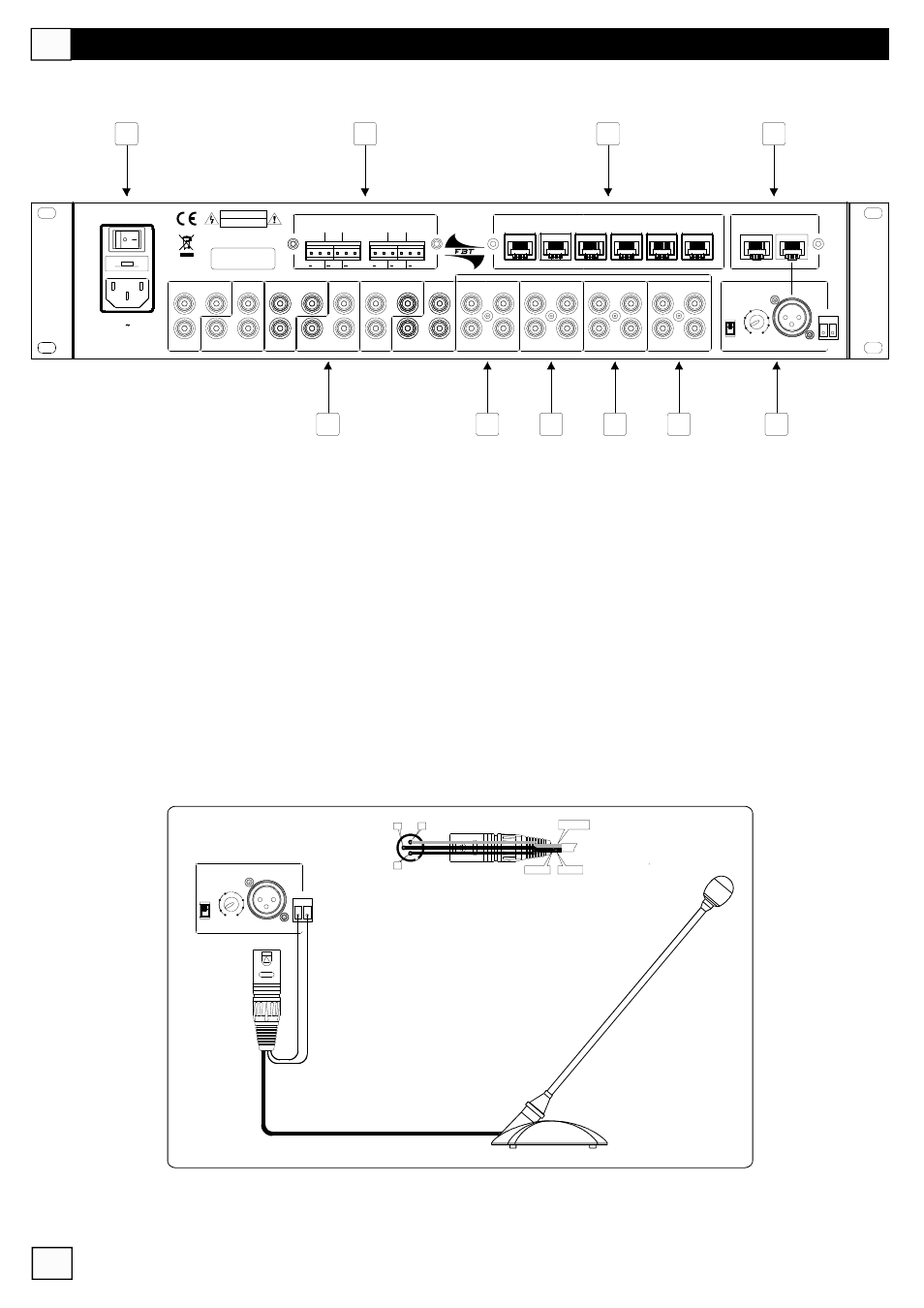

PANEL POSTERIOR
E
ZONE REMOTE CONTROL
1
2
3
4
5
6
MIC REMOTE CTRL
MIC 1
MIC 2
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
ZONE 6
AUX
CD
TUNER
TAPE
INPUTS
L
R
LINK
IN
MMZ 6020
6
5
4
3
2
1
+
+
+
+
+
+
SPKR OUTPUTS 4/8 Ohm
CAUTION
RISKOFELECTRICSHOCK
DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT
REMOVE COVER (OR BACK) NO USER SERVICEABLE
PARTS INSIDE REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL
Made in Italy
230 Vac / T1.6A
Power Consumption 220VA
L
R
LINK
IN
L
R
LINK
IN
L
R
LINK
IN
LEFT
SUB/MNO
RIGHT
LEFT
RIGHT
SUB/MNO
LEFT
SUB/MNO
RIGHT
LEFT
RIGHT
SUB/MNO
LEFT
SUB/MNO
RIGHT
LEFT
RIGHT
SUB/MNO
GAIN
PH
24V
PRIORITY
AUX MIC 1
70
30
dB
8
9
10
11
12
13
14
15
16
17
°
6 entradas de tipo RS-485 (una por cada zona) para la conexión del control remoto RX6000 (véase descripción página 64)
15
°
2 conectores RS-485 para la conexión de bases de micrófono específicas modelo MBT6000 con “aviso” (véase
descripción página 63)
16
°
Entrada XLR-F (AUX MIC 1) para conectar un micrófono o una base de micrófono prioritaria con respecto a la entrada
MIC1 (16); es apto para la tensión Phantom 24V con el ajuste de la Ganancia y el contacto de “priority”.
17
GAIN
PH
24V
PRIORITY
AUX MIC 1
70
30
dB
Ejemplo de conexión de la base de micrófono BFT-5043L con prioridad
1
3
2
GROUND
HOT +
COLD
-
