44

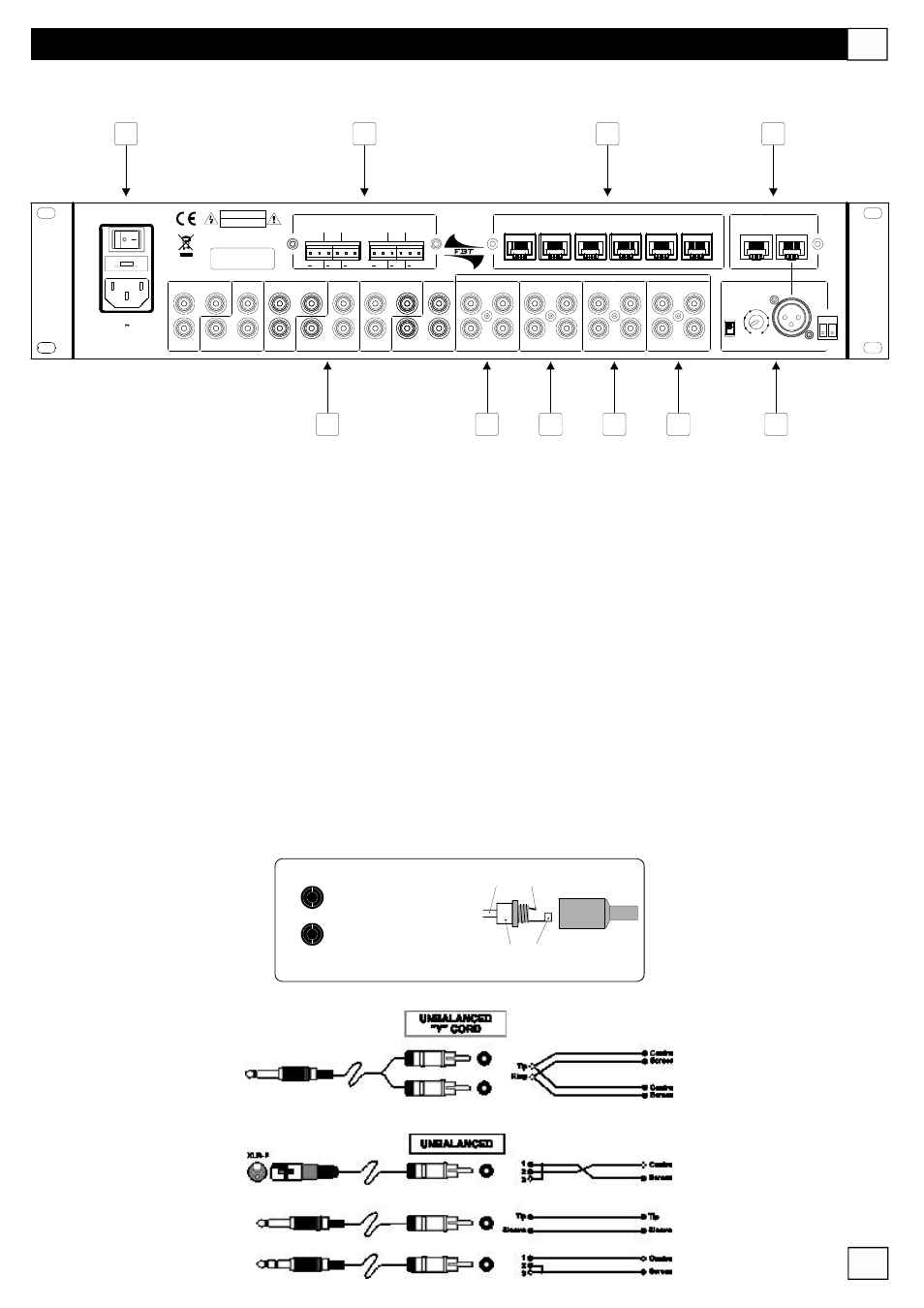

RÜCKSEITE D
ZONE REMOTE CONTROL
1 2 3 4 5 6
MIC REMOTE CTRL
MIC 1 MIC 2
GAIN
PH
24V PRIORITY AUX MIC 1
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
AUX CD TUNER TAPE
INPUTS
L
R
LINK IN
MMZ 6020
6 5 4 3 2 1
+ + + + + +
SPKR OUTPUTS 4/8 Ohm
CAUTION
RISK OF ELECTRIC SHOCK DO NOTOPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER SERVICEABLE
PARTS INSIDE REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL
Made in Italy
230 Vac / T1.6A
Power Consumption 220VA
L
R
LINK IN
L
R
LINK IN
L
R
LINK IN
LEFT SUB/MNO
RIGHT
LEFT
RIGHT SUB/MNO
LEFT SUB/MNO
RIGHT
LEFT
RIGHT SUB/MNO
LEFT SUB/MNO
RIGHT
LEFT
RIGHT SUB/MNO
70 30 dB
8
9
10
11 12 13 14
15 16
17
Pin Jack RCA
Massa Schermo (Ground) / Masse
Fase+ Caldo (Hot) / Phase+
L
R Canale destro (Right)
Canale sinistro (Left)
Prese a Pin Jack
°
°
Der Anschluss an das Stromnetz erfolgt über eine IEC-Standard-Steckdose. Stellen Sie vor dem Einstecken des Gerätes
sicher, dass die Versorgungsspannung nicht über der angegebenen Spannung liegt. Die Buchse umfasst auch die Aufnahme
der Speisekreisschutzsicherung. Bei Ausfall der Sicherung diese nur durch Sicherungen mit gleichen elektrischen
Merkmalen ersetzen.
Mit dem Schalter (8) wird das Gerät eingeschaltet. Wird die Matrix in einem Rack installiert, muss die
Versorgungssteckbuchse leicht zugänglich bleiben.
Audio-Ausgänge für die entsprechenden Zonen (1-6):
SUB/MNO: Ausgang für einen Subwoofer. In der Betriebsart Mono empfängt er summierte L-/R-Signale
LEFT/RIGHT: Stereoausgänge für den Anschluss eines Zusatzverstärkers oder anderen.
Hinweis: Alle Audio-Ein-/AusgängemitRCA-Stecker sind für „Leitungssignale“ ausgelegt (nicht fürMikrofonsignale).
8
9
