31

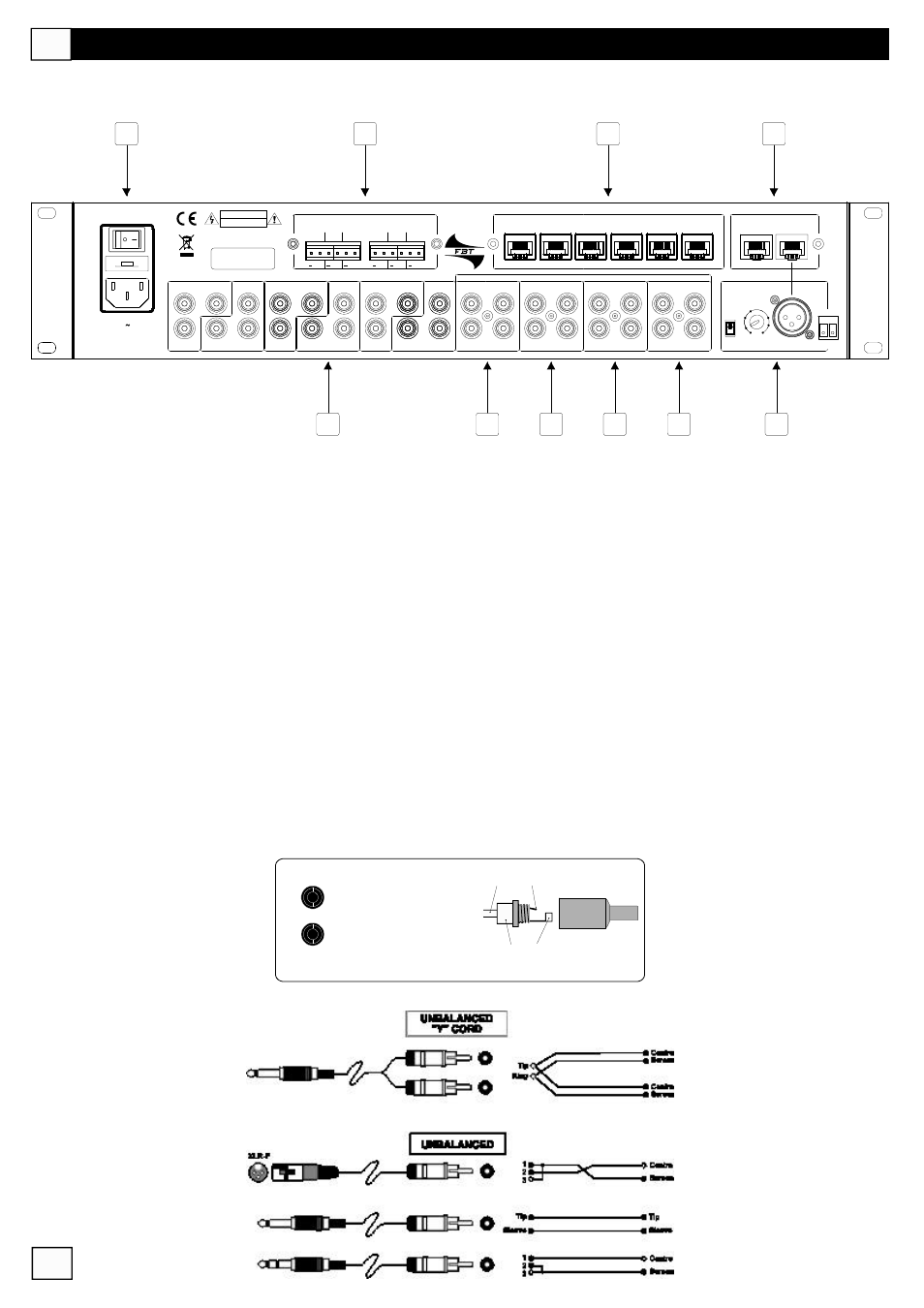

PANNEAU POSTERIEUR F
ZONE REMOTE CONTROL
1 2 3 4 5 6
MIC REMOTE CTRL
MIC 1 MIC 2
GAIN
PH
24V PRIORITY AUX MIC 1
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
AUX CD TUNER TAPE
INPUTS
L
R
LINK IN
MMZ 6020
6 5 4 3 2 1
+ + + + + +
SPKR OUTPUTS 4/8 Ohm
CAUTION
RISKOFELECTRICSHOCK DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER SERVICEABLE
PARTS INSIDE REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL
Made in Italy
230 Vac / T1.6A
Power Consumption 220VA
L
R
LINK IN
L
R
LINK IN
L
R
LINK IN
LEFT SUB/MNO
RIGHT
LEFT
RIGHT SUB/MNO
LEFT SUB/MNO
RIGHT
LEFT
RIGHT SUB/MNO
LEFT SUB/MNO
RIGHT
LEFT
RIGHT SUB/MNO
70 30 dB
8
9
10
11 12 13 14
15 16
17
°
°
La liaison au réseau électrique est effectuée avec une prise standard CEI ; avant de brancher l'appareil, vérifier que la
tension d'alimentation ne soit pas supérieure à celle indiquée. La prise comprend également le logement du fusible de
protection du circuit d'alimentation : en cas de rupture du fusible, remplacer ce dernier uniquement avec des fusibles ayant les
mêmes caractéristiques électriques.
L'appareil est mis en marche avec l'interrupteur (8) ; si la matrice est installée dans un porte rack, s'assurer que la prise
d'alimentation soit facilement accessible.
Sorties audio pour les zones correspondantes (1 à 6) :
SUB/MNO : sortie pour un ; en mode mono, elle reçoit les signaux additionnés L/R
(GAUCHE / DROITE) : sorties stéréo pour la connexion d'un amplificateur supplémentaire ou autre.
N.B. Toutes les entrées/sorties audio avec connecteur du type RCA sont pour des signaux à niveau « ligne » (non
microphoniques)
subwoofer
LEFT / RIGHT
Pin Jack RCA
Massa Schermo (Ground) / Masse
Fase+ Caldo (Hot) / Phase+
L
R Canale destro (Right)
Canale sinistro (Left)
Prese a Pin Jack
8
9
