Inch display – Dell INSPIRON 2600 User Manual
Page 16
6.
Pull up on the pull tab that is attached to the display-feed flex cable connector to remove the connector from the system board.
7.
Remove the two M2.5 x 5-mm screws from each hinge block.
8.
Lift the display assembly up and out of the bottom case.

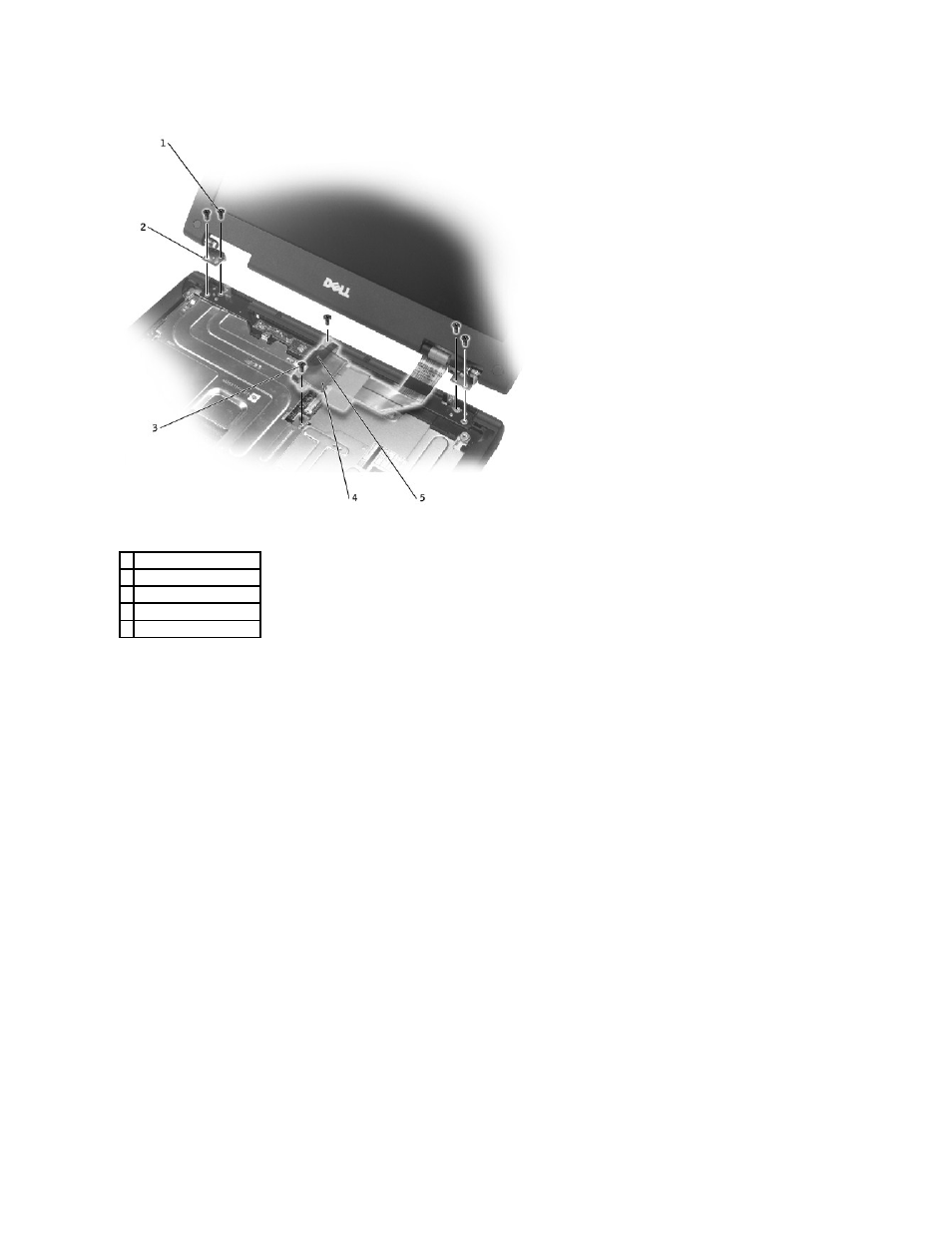

14.1-Inch Display
1 M2.5 x 5-mm screws (4)
2 hinge blocks (2)
3 M2.5 x 5-mm screws (2)
4 display-feed flex cable
5 pull tab
