Installation dans un rack à deux montants
73

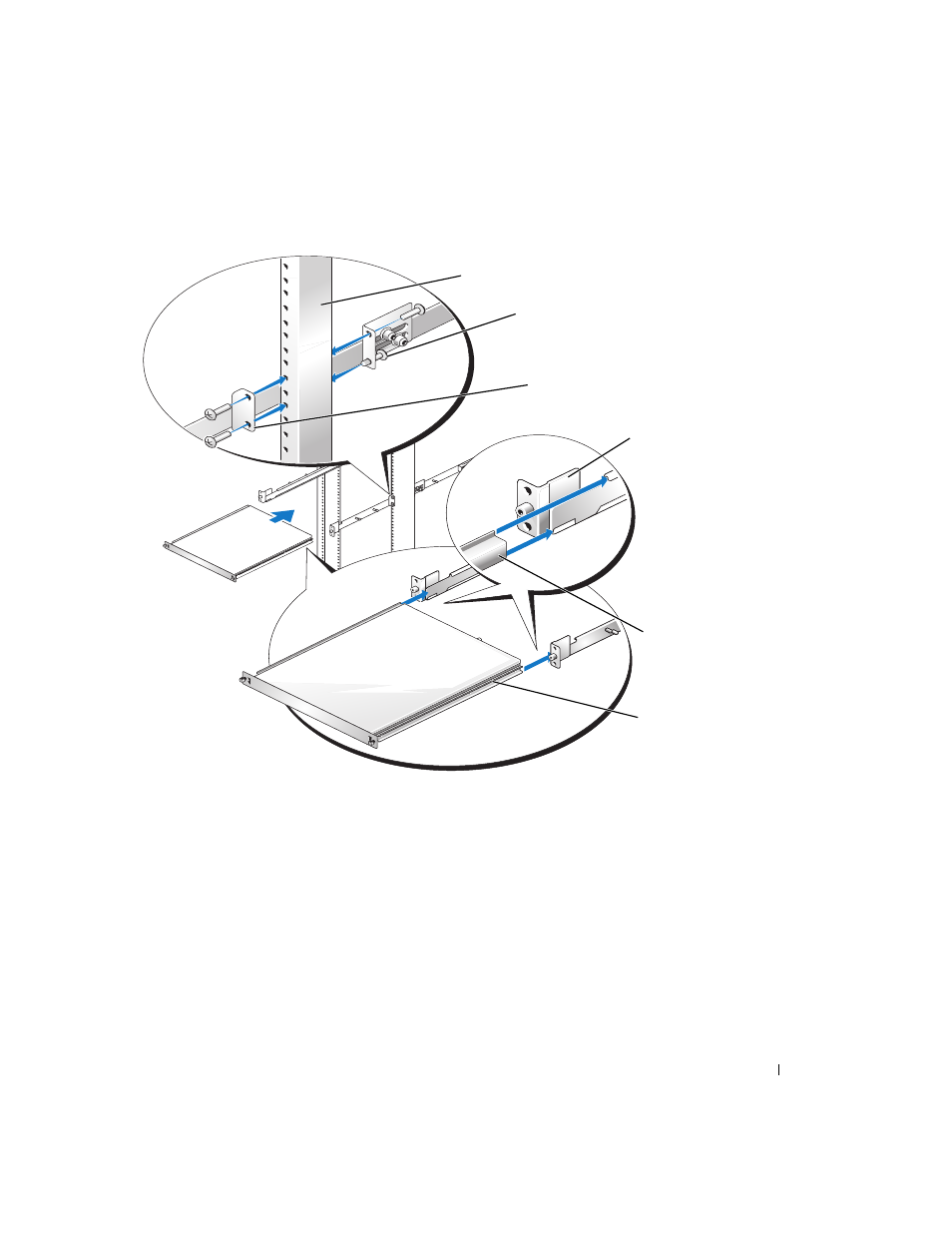

Figure 2-4. Installation des rails pour un montage central
Montage encastré
Le kit pour rack à deux montants est fourni avec des supports configurés pour une installation de 7,62 cm
(3 pouces) de large avec montage central. Les composants des rails de montage sont présentés figure 2-1.
Pour préparer les rails à un montage encastré dans le rack à deux montants, procédez comme suit :
1 Identifiez les deux rails de montage et déposez-les côte à côte sur un plan de travail lisse, en plaçant
l'avant des rails vers vous (voir la figure 2-5).
1 Rack à deux montants
avec châssis ouvert 2 Huit vis cruciformes à tête
plate 12-24 x 0,5 pouce
(4 par rail) 3 Collerette pour le montage
central
2 Rails de montage (2) 4 Rails du système (2) 6 Loquet de dégagement
2
1
4
6
3
5
