Installation dans un rack à quatre montants
63
Installation du passe-câbles
REMARQUE :
vous pouvez placer le passe-câbles sur le rail de montage gauche ou droit, selon la façon dont
vous souhaitez disposer les câbles du système.
1 Si nécessaire, ouvrez le loquet de fixation du passe-câbles en appuyant sur le cliquet central
(voir la figure 1-12).
2 À l'arrière du système, emboîtez le loquet situé à l'avant du passe-câbles sur le support interne
de l'assemblage à glissière (voir la figure 1-13).
3 Emboîtez l'autre loquet du passe-câbles sur le support externe de l'assemblage à glissière
(voir la figure 1-13).

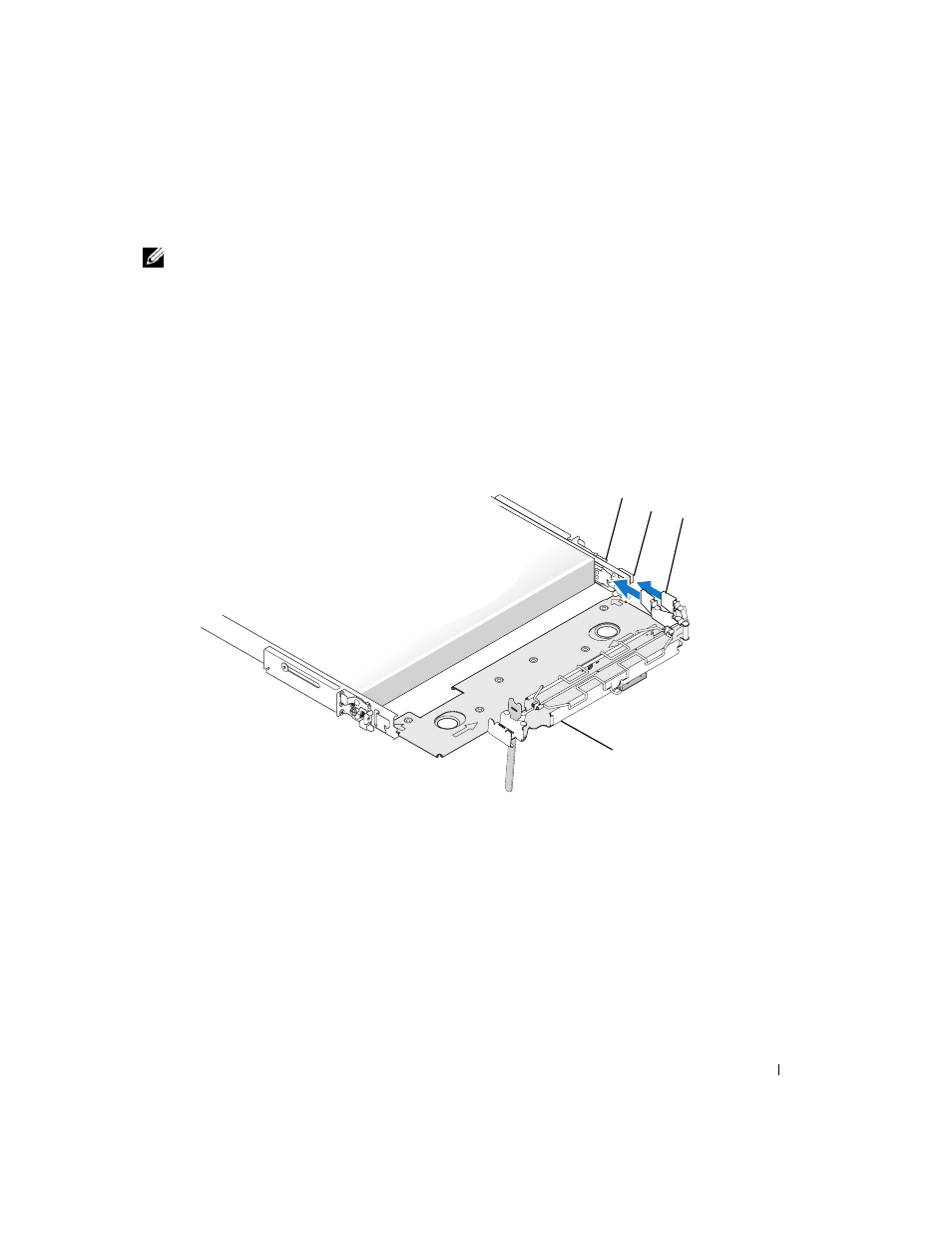

Figure 1-13. Installation du passe-câbles
1 Rails de montage (2) 2 Supports (2) 3 Loquets (2)
4 Passe-câbles
Arrière du système
1
2
4
3
