Montage in einem Zwei-Stützen-Rack
117
Installation von festen Schienenmodulen am Gehäuse
ANMERKUNG:
Um die festen Schienenmodule zu installieren oder zu entfernen, brauchen Sie die optionale
Frontverkleidung nicht abzunehmen.
1 Um ein Schienenmodul zu installieren, verwenden Sie die drei Befestigungslöcher am Schienenmodul
und die entsprechenden Ansatzschrauben auf der Seite des Systems (siehe Abbildung 2-7).
2 Setzen Sie das Schienenmodul an der Seite des Systems so an, dass die Ansatzschrauben durch
die weiten Aussparungen der Befestigungslöcher greifen, und schieben Sie dann das Modul zur
Systemrückseite hin.
3 Wiederholen Sie die Schritte 1 und 2 für das andere Schienenmodul.
Um ein Schienenmodul vom Gehäuse zu entfernen, ziehen Sie die Sperrklinke nach oben, schieben Sie
dann die Schiene nach vorn, und entfernen Sie das Schienenmodul vom Gehäuse.

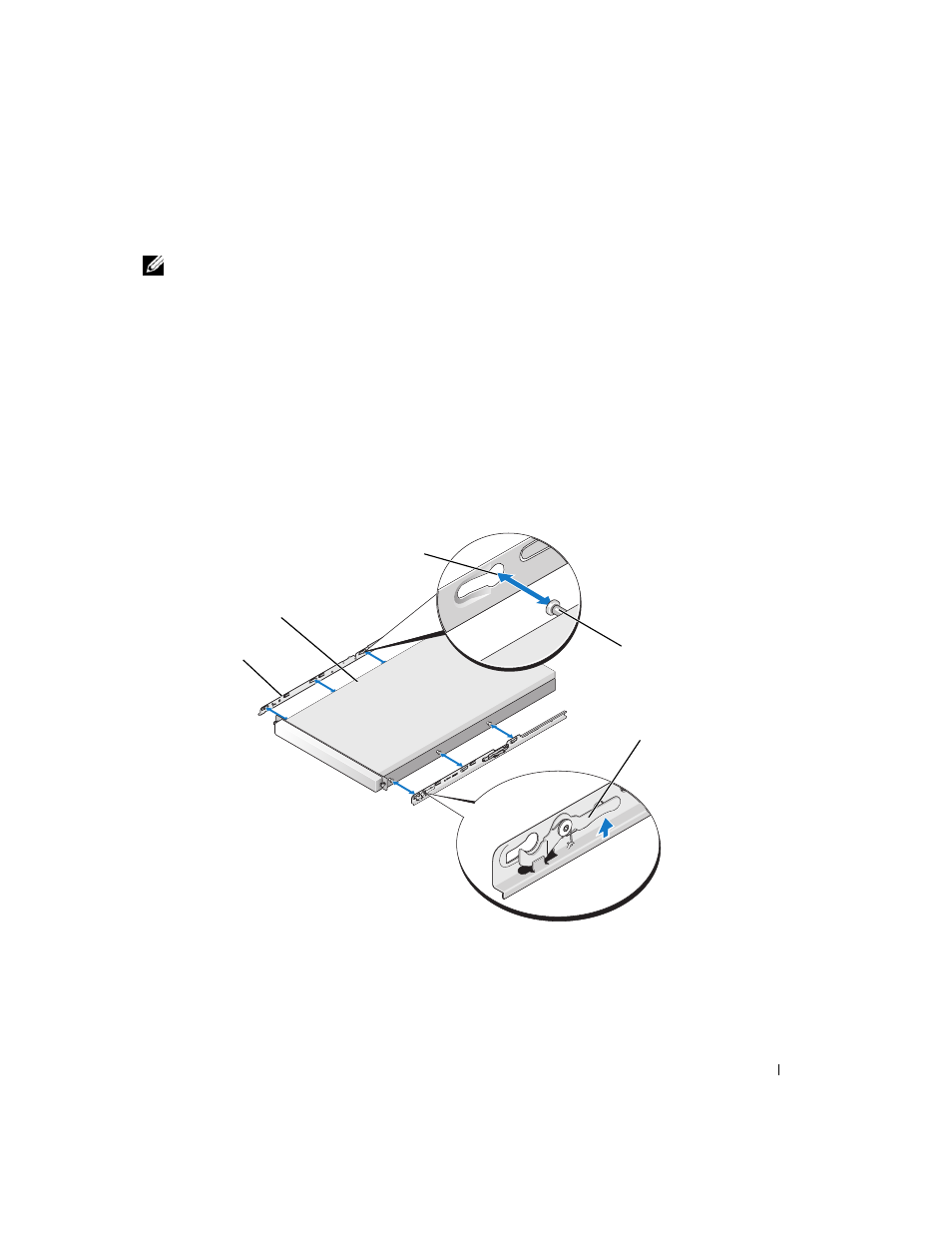

Abbildung 2-7. Feste Schienenmodule am Gehäuse installieren und entfernen
1 Befestigungslöcher (6) 2 Ansatzschrauben (6) 3 Sperrklinke
4 Schienenmodule (2) 5 System
4
2
3
1
5
