Instalación del rack de dos postes
197
Instalación de los módulos de rieles estáticos del chasis
NOTA:
no es necesario extraer el embellecedor frontal opcional para instalar o extraer los módulos de rieles
estáticos del chasis.
1 Para instalar un módulo de rieles, localice las tres ranuras en forma de cerradura del módulo de rieles
y los tornillos de pivote correspondientes en el lateral del sistema (vea la figura 2-7).
2 Coloque el módulo de rieles al lado del sistema de modo que los tornillos de pivote se ajusten a la parte
redonda de las ranuras y, a continuación, inserte el módulo hacia la parte posterior del sistema.
3 Repita los pasos 1 y 2 para instalar el otro módulo de rieles.
Para extraer un módulo de rieles del chasis, tire del pestillo de liberación, deslice el riel hacia adelante
y extraiga el módulo de rieles del chasis.

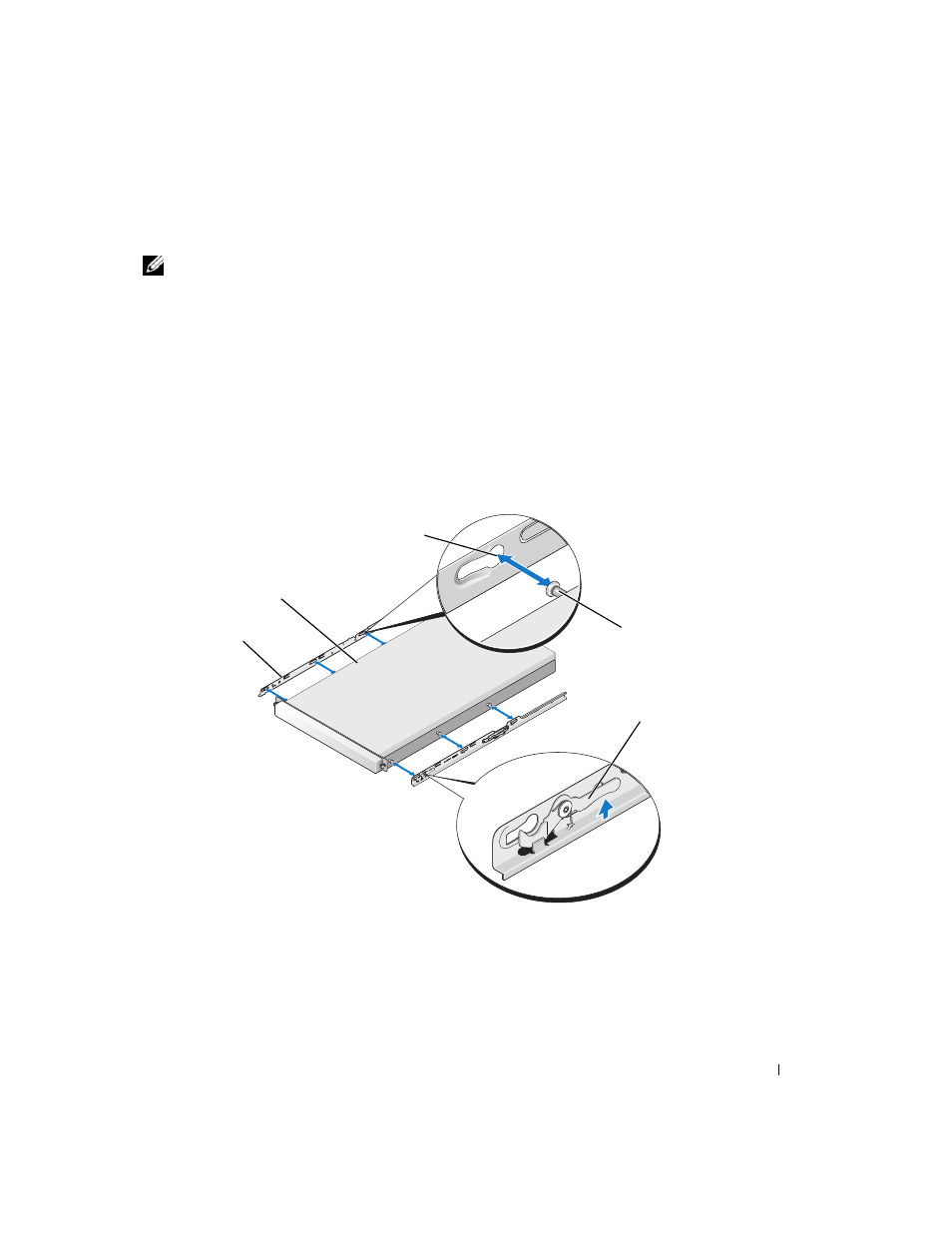

Figura 2-7. Instalación y extracción de los módulos de rieles estáticos del chasis
1 Ranuras en forma de
cerradura (6) 2 Tornillos de pivote (6) 3 Pestillo de liberación
4 Módulos de rieles (2) 5 Sistema
