5-4 ERA/O カードの取り付けおよび取り外し
www
.dell.com | support.dell.com

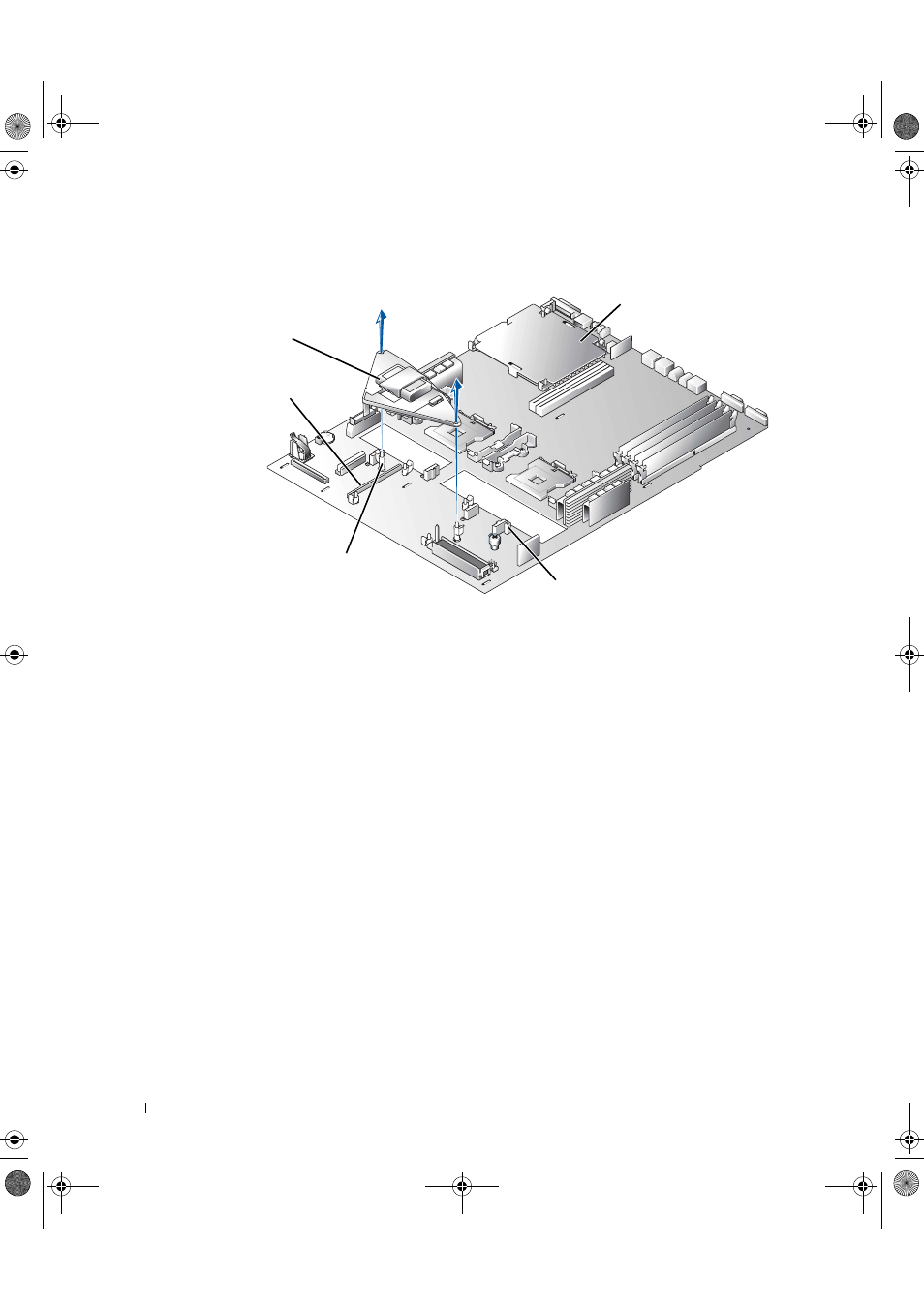

図 5-3. ROMB バックアップバッテリの取り外し
9 ERA/O カードをシステム基板の ERA/O カードコネクタ（ EMBEDDED_REMOTE_
ASSISTANT
）に取り付けます。図
5-4
を参照してください。
a ERA/O カードの下部にあるコネクタをシステム基板の ERA/O コネクタに合わ
せ、カードの四隅にある穴をシステム基板の 4 本の固定クリップの中央の突起
部分にそれぞれ合わせます。
b
カードをコネクタと固定クリップの突起部分に挿入し、クリップにカードが
カチッとはまり、コネクタにカードがしっかりとはまるまで押し込みます。
ROMB バックアップ
バッテリ
RAID BATTERY コネクタ
バッテリー用突起（2）
ROMB カード
ERA/O カード
コネクタ
