I n s t a l l a t i o n o u r e m p l a c e m e n t d ' u n e c a r t e E RA / O 3-5

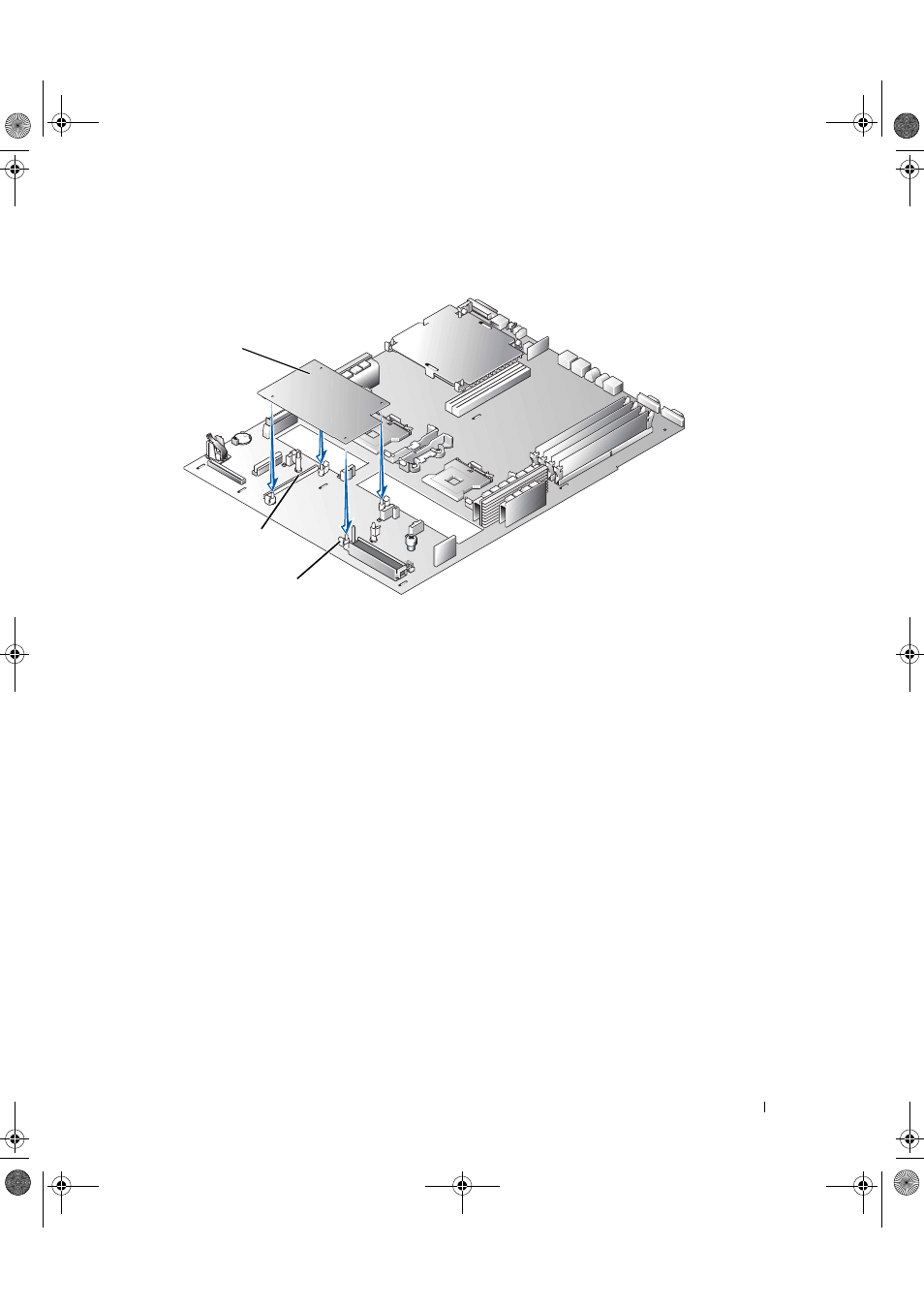

F i g u r e 3 - 4 . I n s t a l l a t i o n d e l a c a r t e E R A / O
10 Si vous avez retiré une batterie de sauvegarde ROMB à étape 7, réinstallez-la. Voir la
Figure 3-3 ; reportez-vous également à la section « Installation d'une carte ROMB »
dans le Guide d'installation et de dépannage.
11 Réinstallez le fond de panier SCSI. Voir la Figure 3-2.
a Insérez les pattes métalliques situées aux extrémités du fond de panier dans les
connecteurs de la paroi du châssis, puis abaissez le fond de panier dans le châssis,
en veillant à ce que les câbles d'interface des lecteurs de CD et de disquette ne
soient pas coincés sous le fond de panier.
b Appuyez fermement sur la poignée pour insérer le fond de panier dans son
connecteur.
c Faites pivoter le loquet de dégagement afin de l'insérer dans la fente de fixation du
châssis.
d Connectez le câble d'interface du lecteur de CD au connecteur de CD-ROM de la
carte de fond de panier.
e Connectez le câble d'interface du lecteur de disquette au connecteur de disquette
de la carte de fond de panier.
f Replacez tous les disques durs installés dans les connecteurs du fond de panier.
carte ERA/O
languettes de fixation (4)
connecteur de la carte
ERA/O
