7-2 I n s t a l a c i ó n o s u s t i t u c i ó n d e u n a t a r j e t a E RA / O
www
.dell.com | support.dell.com

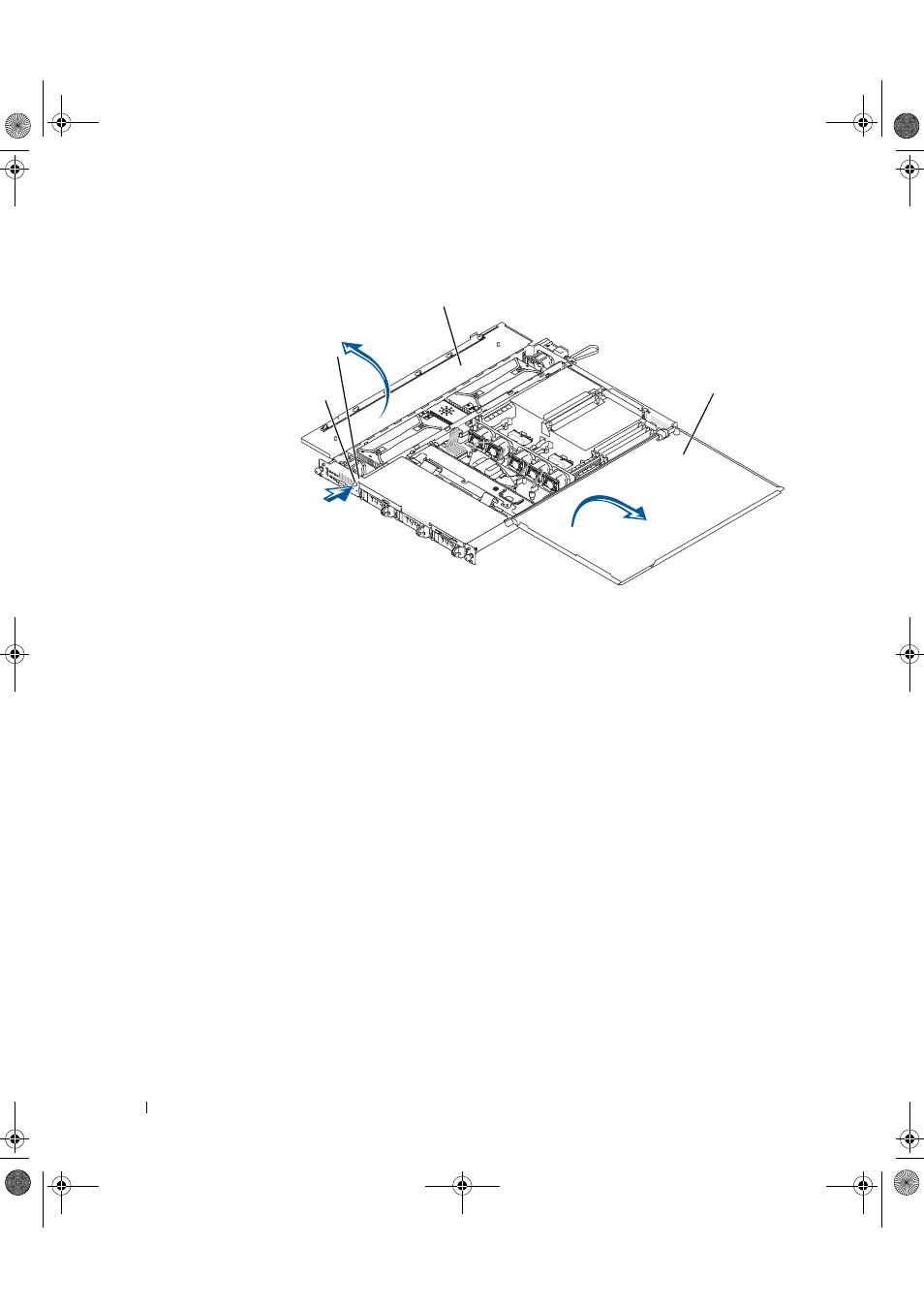

F i g u r a 7 - 1 . A p e r t u r a d e l a s c u b i e r t a s d e l s i s t e m a
6 Extraiga la placa SCSI:
a Tire de los portadores de la unidad de disco hasta sacarla parcialmente de su
ranura, aproximadamente 2,5 cm (1 pulgada).
b Desconecte el cable de interfaz de la unidad de disquete del conector FLOPPY
que se encuentra en la placa. Consulte la Figura 7-2.
c Desconecte el cable de interfaz de la unidad de CD del conector CD_ROM que se
encuentra en la placa. Consulte la Figura 7-2.
d Pulse el pestillo de liberación hacia la placa y utilice el asa para sacar la placa de su
conector y del chasis. Consulte la Figura 7-2.
pestillo
tornillo de seguridad
opcional
cubierta
derecha
cubierta izquierda
