ERA/O 카드 설치 또는 교체 6-5

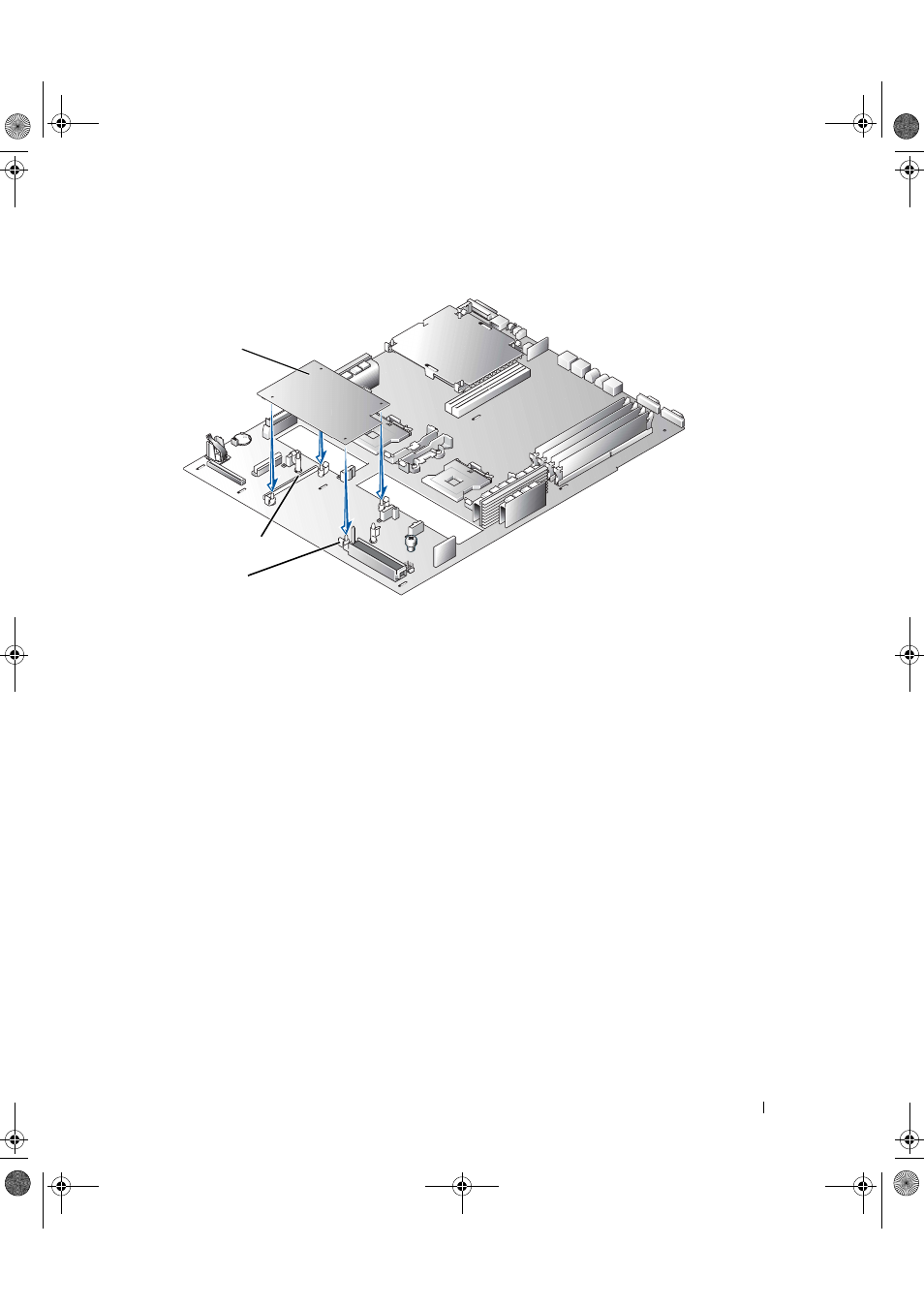

그림 6-4. ERA/O 카드 설치
10 7단계에서 ROMB 백업 전지를 제거한 경우 전지를 제거하십시오. 그림 6-3 및
≪설치 및 문제 해결 설명서≫에서 「ROMB 카드 제거」를 참조하십시오 .
11 SCSI 후면판을 교체하십시오. 그림 6-2를 참조하십시오.
a
후면판 끝에 있는 금속 탭을 섀시 벽 슬롯에 끼우고 후면판을 섀시에 덮은 다음,
CD 및 디스켓 드라이브 인터페이스 케이블이 후면판 아래에 걸리지 않았는지
확인하십시오.
b
핸들을 아래로 눌러 후면판을 커넥터에 단단히 장착하십시오.
c
분리 래치를 바깥쪽으로 밀어 섀시의 고정 슬롯에 넣으십시오.
d
후면판 보드의 CD_ROM 커넥터에 CD 드라이브 인터페이스 케이블을 연결하
십시오.
e 후면판 보드의 FLOPPY 커넥터에 디스켓 드라이브 인터페이스 케이블을 연결
하십시오.
f 장착된 모든 하드 드라이브를 후면판의 SCSI 커넥터 뒤쪽으로 단단히 밀어 넣
으십시오.
12
시스템 덮개를 닫으십시오.
덮개 닫을 때는 오른쪽(큰 것)부터 덮은 다음 왼쪽을 덮으십시오. 왼쪽 덮개를 단단
히 눌러 고정 래치가 제자리에 오도록 합니다.
ERA/O 카드
고정 클립(4)
ERA/O 카드 커넥터
