ERA/O カードの取り付けおよび取り外し 5-5

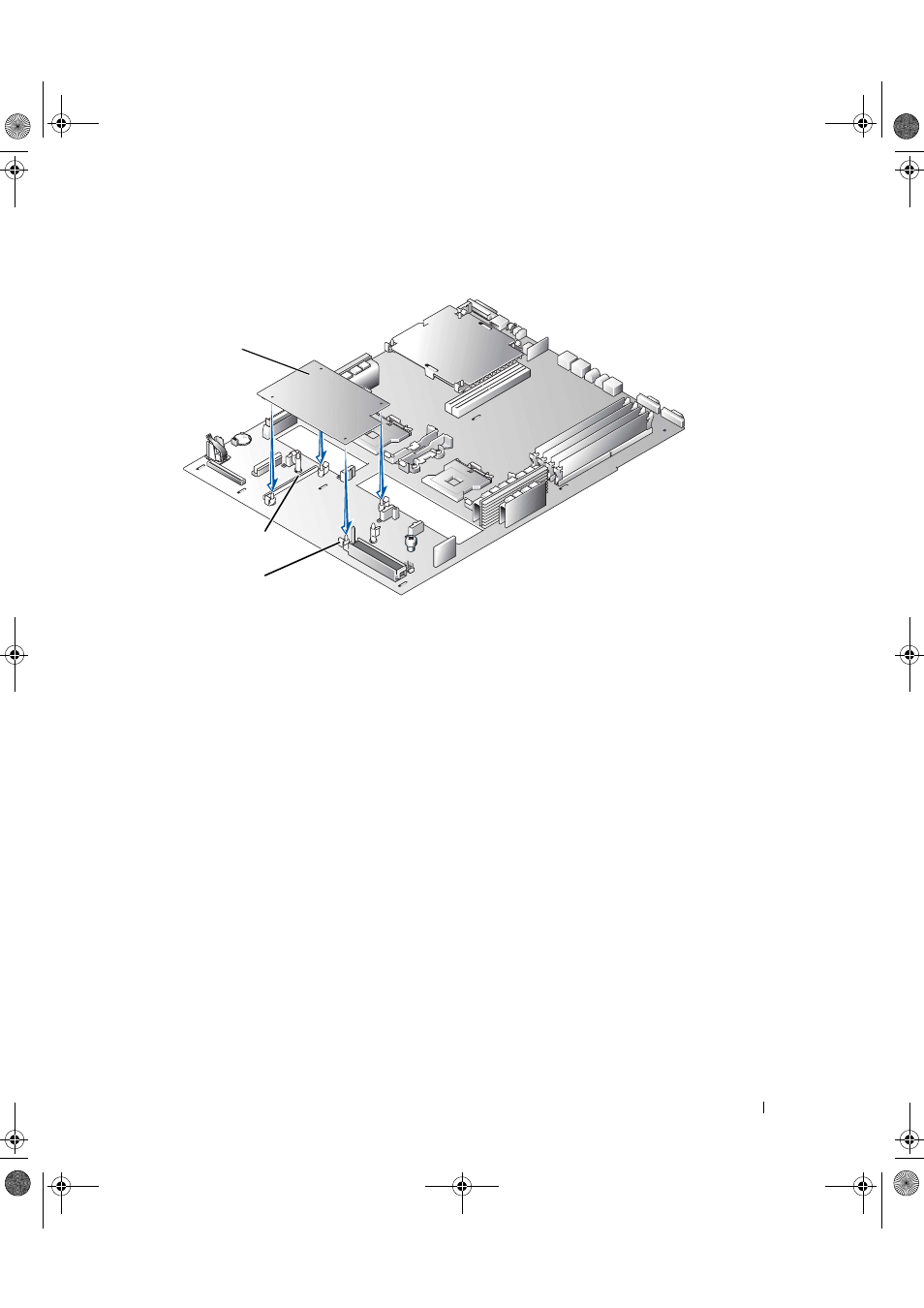

図 5-4. ERA/O カードの取り付け
10
手順 7 で ROMB バックアップバッテリを取り外した場合は、バッテリを取り付
けます。図 5-3 を参照してください。また『 Installation and Troubleshooting
Guide 』（インストール & トラブルシューティングガイド）の「 Installing a
ROMB Card 」（ ROMB カードの取り付け）を参照してください。
11 SCSI バックプレーンを取り付けます。図 5-2 を参照してください。
a バックプレーンの両端の金属製のタブをシャーシ側面のスロットに合わせ、
CD
およびディスケットドライブのインタフェースケーブルがバックプレー
ンの下にはさまれないように確認しながら、バックプレーンをシャーシに下
ろします。
b
ハンドルごしにバックプレーンをしっかりと下に押し込んで、コネクタに固
定します。
c リリースラッチをシャーシの固定スロットにしっかりと押し込みます。
d CD ドライブインタフェースケーブルを、バックプレーンボードの CD_ROM コ
ネクタに接続します。
e
ディスケットドライブインタフェースケーブルを、バックプレーンボードの
FLOPPY コネクタに接続します。
f
取り付けられていたハードドライブをすべて、バックプレーンの SCSI コネク
タにしっかりと取り付けます。
ERA/O カード
固定クリップ（4）
ERA/O カードコネクタ
