Instalación de una unidad de disco – Dell OptiPlex GX270 User Manual
Page 114

5.

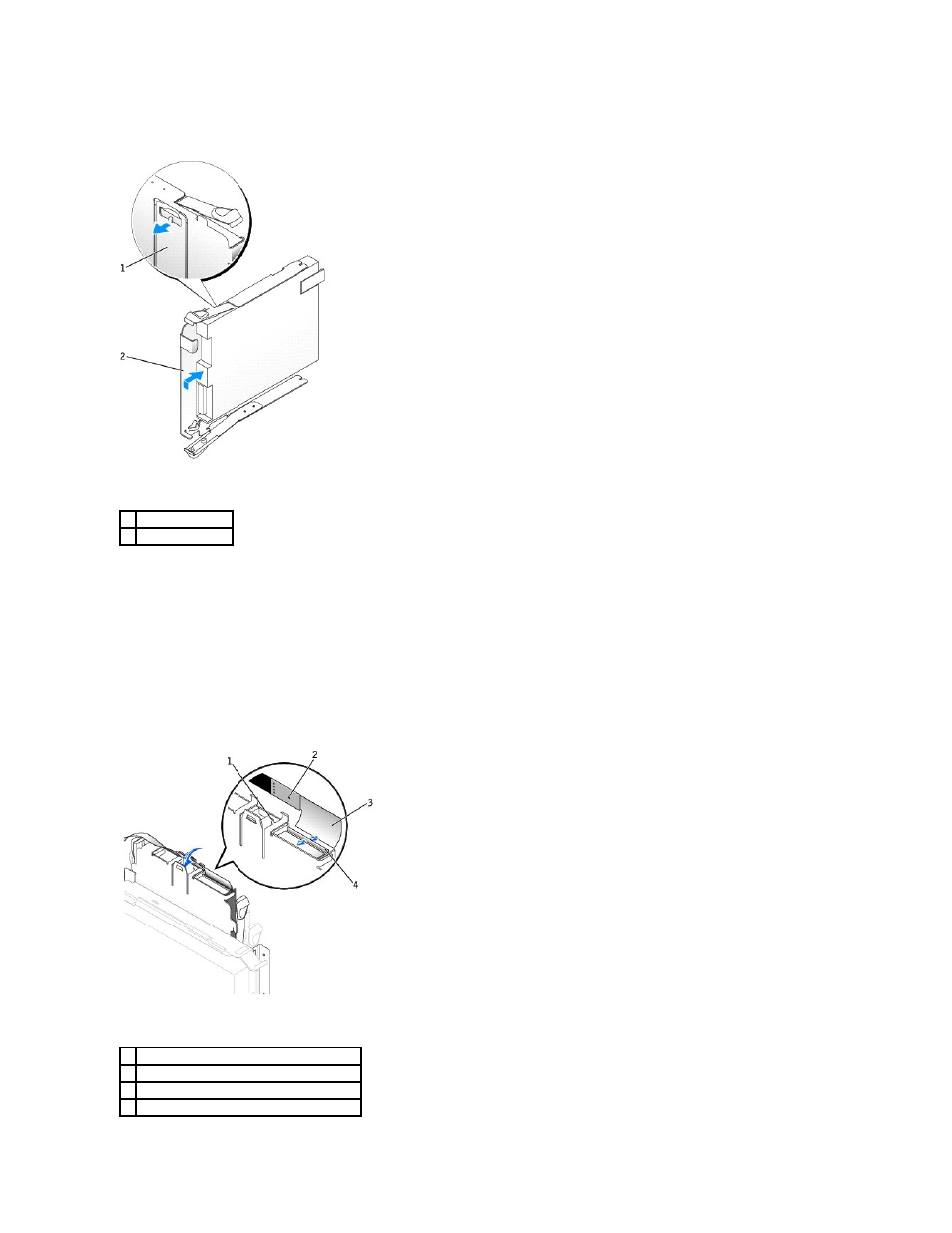

Retire la unidad de disco de su guía tirando de la lengüeta de la guía hacia afuera mientras empuja la unidad hacia arriba y la desliza fuera de la guía.
Instalación de una unidad de disco
1.
Encaje la unidad de sustitución en la guía y compruebe que está bien asentada.
2.
Conecte la placa de interposición a la unidad de disco:
a.
Deslice el cable la unidad de disco y enchúfelo en el conector.
b.
Cierre la palanca para que el cable quede bien asentado en el conector.
c.
Alinee el orificio de la parte inferior de la placa de interposición con la muesca del conector, y encaje la placa de interposición en la unidad.
3.
Deslice con cuidado la unidad insertándola en el equipo hasta que las lengüetas queden bien encajadas en su posición.
1 lengüeta de la guía
2 guía
1 muesca del conector
2 orificio de alineación de la placa de interposición
3 cable de la unidad de disco
4 palanca
