Puentes y conectores
Conectores de tarjeta vertical
El sistema está disponible con una tarjeta vertical PCIe o una tarjeta vertical
PCI-X/PCIe (no representada). En la ilustración 6-1 y la ilustración 6-2 puede
ver la ubicación y la descripción de las ranuras para tarjetas de expansión en
las dos tarjetas verticales.

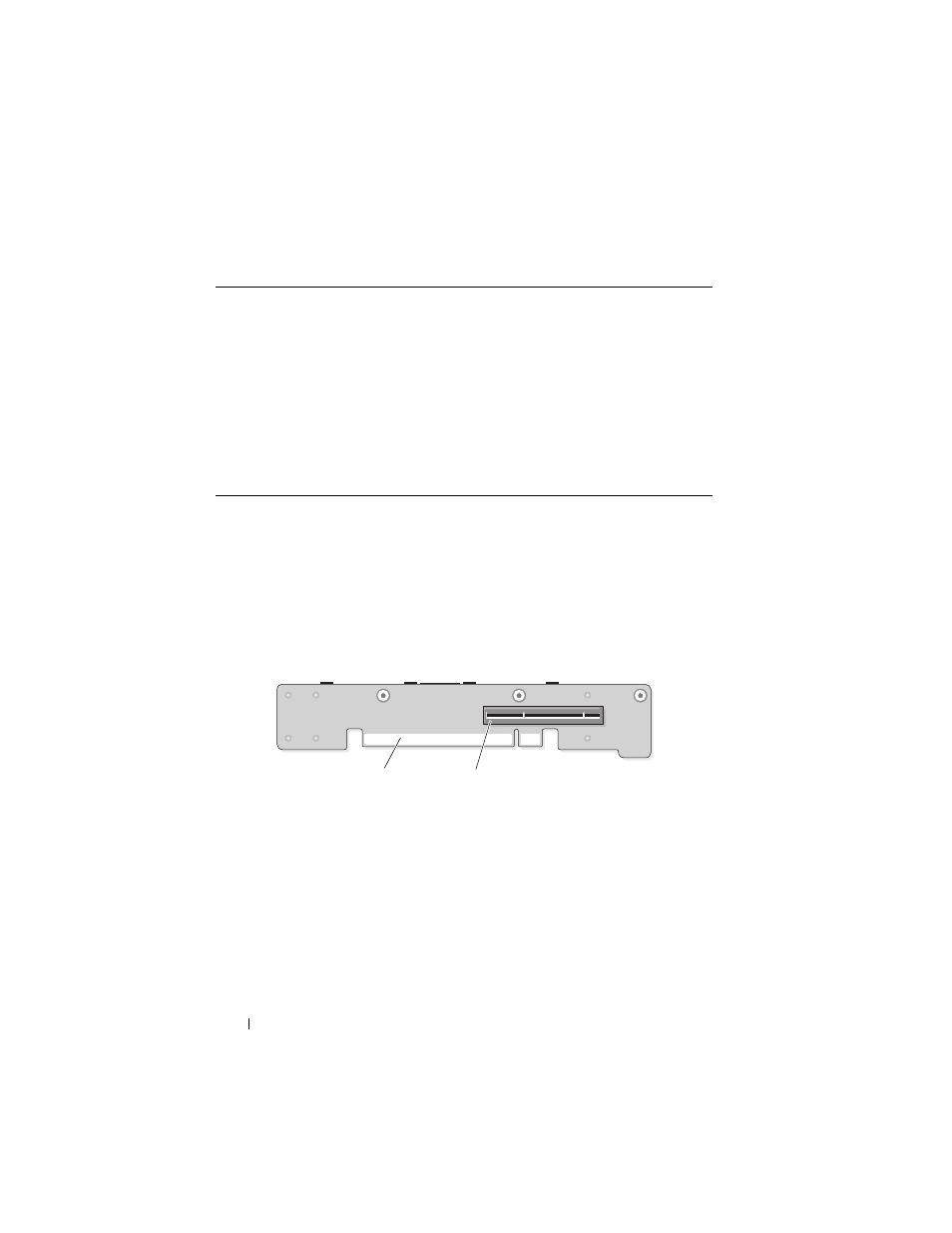

Ilustración 6-2. Tarjeta vertical PCIe central e izquierda
Tarjeta vertical central (RISER1)
Tarjeta vertical izquierda (RISER2)
25 PDB_12C Placa de distribución de alimentación
26 SATA_B Conector para la unidad de disco duro SATA B
27 SATA_C Conector para el dispositivo de unidad óptica (ODD)
SATA C
28 CTRL_PNL Conector de interfaz del panel de control
29 RISER2 Conector de interfaz de la tarjeta vertical de expansión
izquierda
30 BATTERY Conector para la batería de tipo botón de 3 V
1 Conector de la placa base 2 Zócalo de la tarjeta de expansión
1 Conector de la placa base 2 Zócalo de la tarjeta de expansión
Tabla 6-2. Conectores de la placa base (continuación)
Nº Conector Descripción
2 1
