130
Instalación de los componentes del sistema

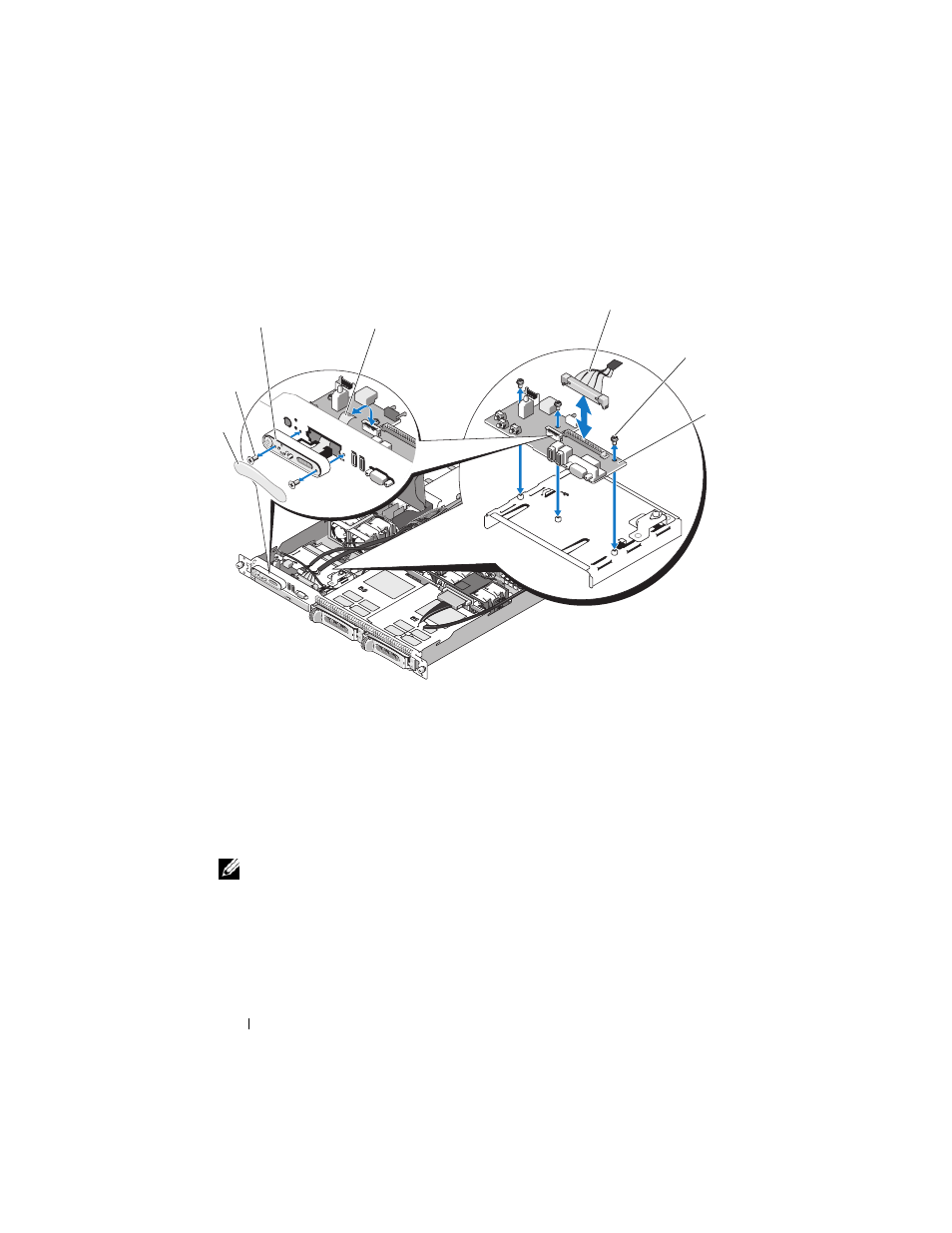

Ilustración 3-22. Instalación y extracción del ensamblaje del panel de control
NOTA:
En la ilustración anterior, el cable 12C se representa conectado por encima
del cableado del panel de control. Este cable se debería pasar por debajo del cable
del panel de control y del conector de memoria USB interna. El cable 12C se asienta
en un gancho de guía para cables situado justo debajo del conector del panel de
control.
1 Etiqueta del módulo de
visualización 2 Tornillos de fijación del módulo
de visualización (2)
3 Módulo de visualización 4 Cable del módulo de visualización
5 Cable del panel de control 6 Tornillos de fijación de la placa de
circuito del panel de control (3)
7 Placa de circuito del panel
de control
7
2
3 4
6
1
5
