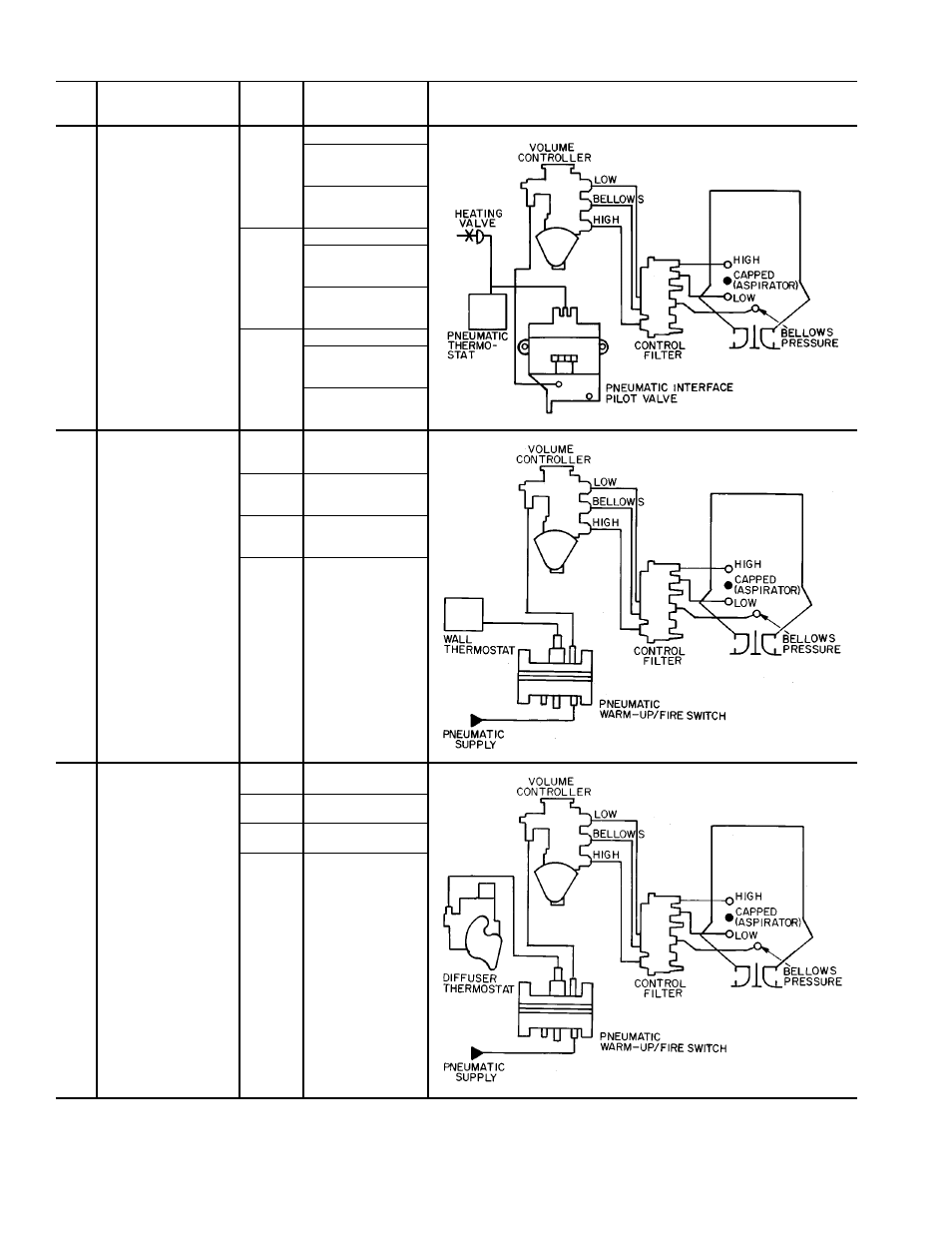

Table 15 — 37HS Control Combinations (cont)

NO.

FUNCTION

MODEL

CONTROL

CONNECTION ARRANGEMENT

PACKAGES

REQUIRED

10

SYSTEM POWERED

VARIABLE VOLUME

COOLING

PNEUMATIC

PILOT VALVE FOR

HEATING/COOLING

SEQUENCE

PNEUMATIC

WALL

THERMOSTAT††

37HS1

37HS900003

37CM900972 (NO)

with

37HS900007 (DA)

37CM900982 (NC)

with

37HS900008 (RA)

37HS2

37HS900003

37CM900972 (NO)

with

37HS900007 (DA)

37CM900982 (NC)

with

37HS900008 (RA)

37HS4

37HS900003

37CM900972 (NO)

with

37HS900007 (DA)

37CM900982 (NC)

with

37HS900008 (RA)

11

SYSTEM POWERED

VARIABLE VOLUME

COOLING

WALL THERMOSTAT

PNEUMATIC

WARM-UP/FIRE

SWITCH

37HS1

37HS900003

37CM901012

37HS900017

37HS2

37HS900003

37CM901012

37HS900017

37HS4

37HS900003

37CM901012

37HS900017

12

SYSTEM POWERED

VARIABLE VOLUME

COOLING

DIFFUSER

THERMOSTAT

PNEUMATIC

WARM-UP/FIRE

SWITCH

37HS1

37HS900001
37HS900017

37HS2

37HS900002
37HS900017

37HS4

37HS900004
37HS900017

LEGEND

DA — Direct Acting

NO — Normally Open

NC — Normally Closed

RA — Reverse Acting

††For night set back heating, a field-supplied dual set point DA ther-

mostat must be substituted for thermostat packages shown. For
VAV Moduline

cooling/separate system heating, a field-supplied

dual set point DA/RA thermostat must be substituted for thermo-
stat packages shown.
