280-7815-00
DB625MP
77
ANT.
CONT
ILLUMI
P.CONT
FRONT • L
FRONT • R
REAR • L
REAR • R
– +
FRONT
REAR

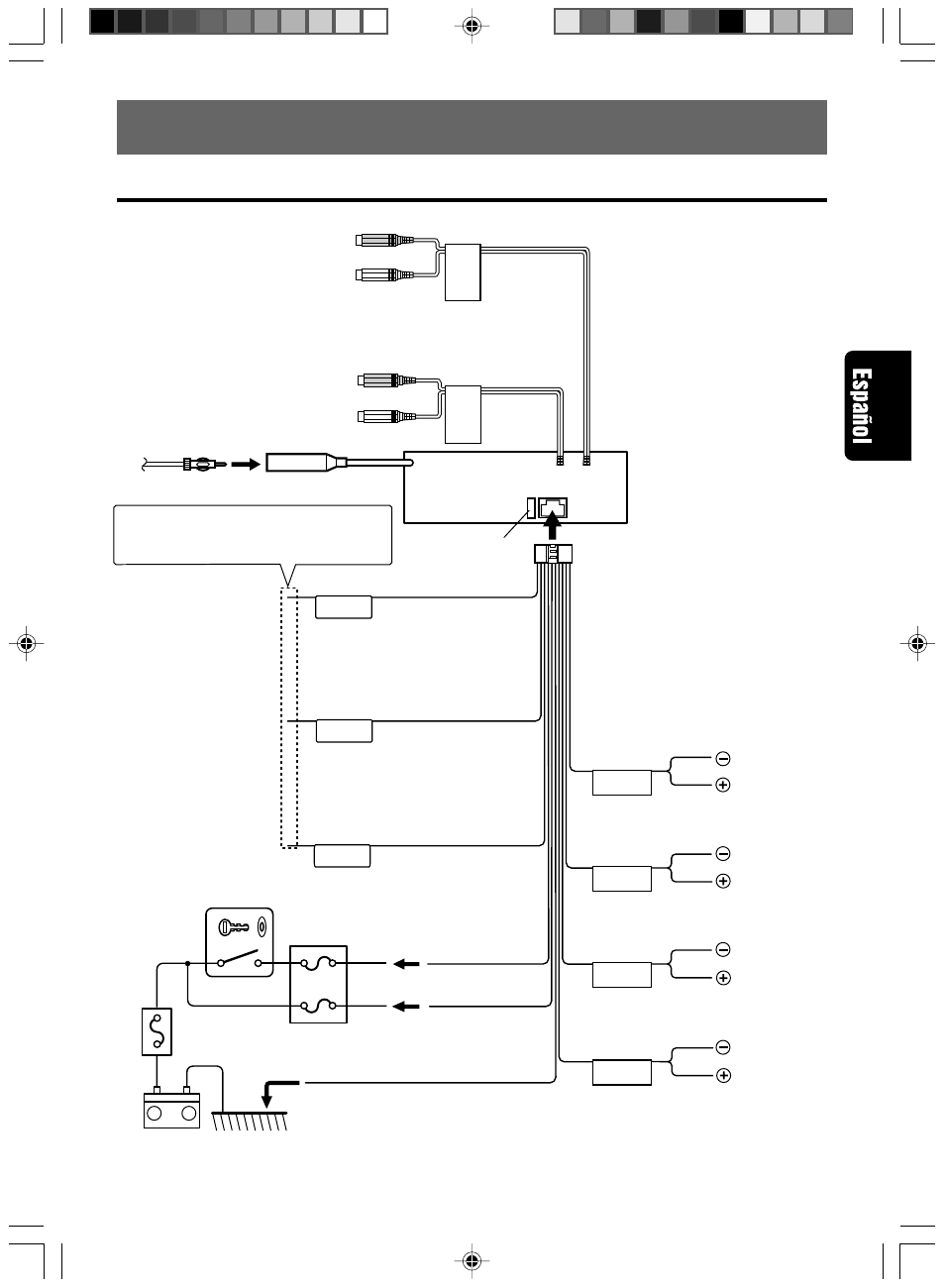

7. TÉCNICAS DE CONEXIÓN
Conexión de cables a los terminals
Salida trasera derecha (Rojo)
Salida trasera izquierda (Blanco)
Salida delantera derecha (Rojo)
Salida delantera izquierda (Blanco)
Entrada de antena de FM/AM
Si no se efectúan las conexiones,
no deje que el cable sobresalga de
la lengüeta.
Cuando utilice el
amplificador de
potencia opcional,
conéteclo al terminal
de control de potencia
respectivo.
Dependiendo de la
antena que está
utilizando, conecte al
terminal de control de
la antena motriz, o al
terminal de
alimentación del
amplificador de
refuerzo de la antena
tipo pelicular.
Al interruptor de
control de iluminación
del automóvil.
Fusible (10A)
Cable de control de
potencia (Azul/blanco)
Cable de control de
antena motriz (Azul)
Cable de reductor de
luz (Naranja/blanco)
Interruptor de
la llave de
encendido
Caja de fusibles
del automóvil
(Fusible principal)
Batería
Caja de fusibles
del automóvil
ACC
Cable del
encendido (Rojo)
Cable de la
batería (Amarillo)
Cable de masa (Negro) -
(Al chasis del automóvil)
Mazo de
conductores
(Accesorio 1)
Blanco/Negro
Al altavoz
delantero
izquierdo
Blanco
Gris/Negro
Al altavoz
delantero
derecho
Gris
Verde/Negro
Al altavoz
trasero
izquierdo
Verde
Púrpura/Negro
Al altavoz
trasero
derecho
Púrpura
