280-7815-00
DB625MP
51
■

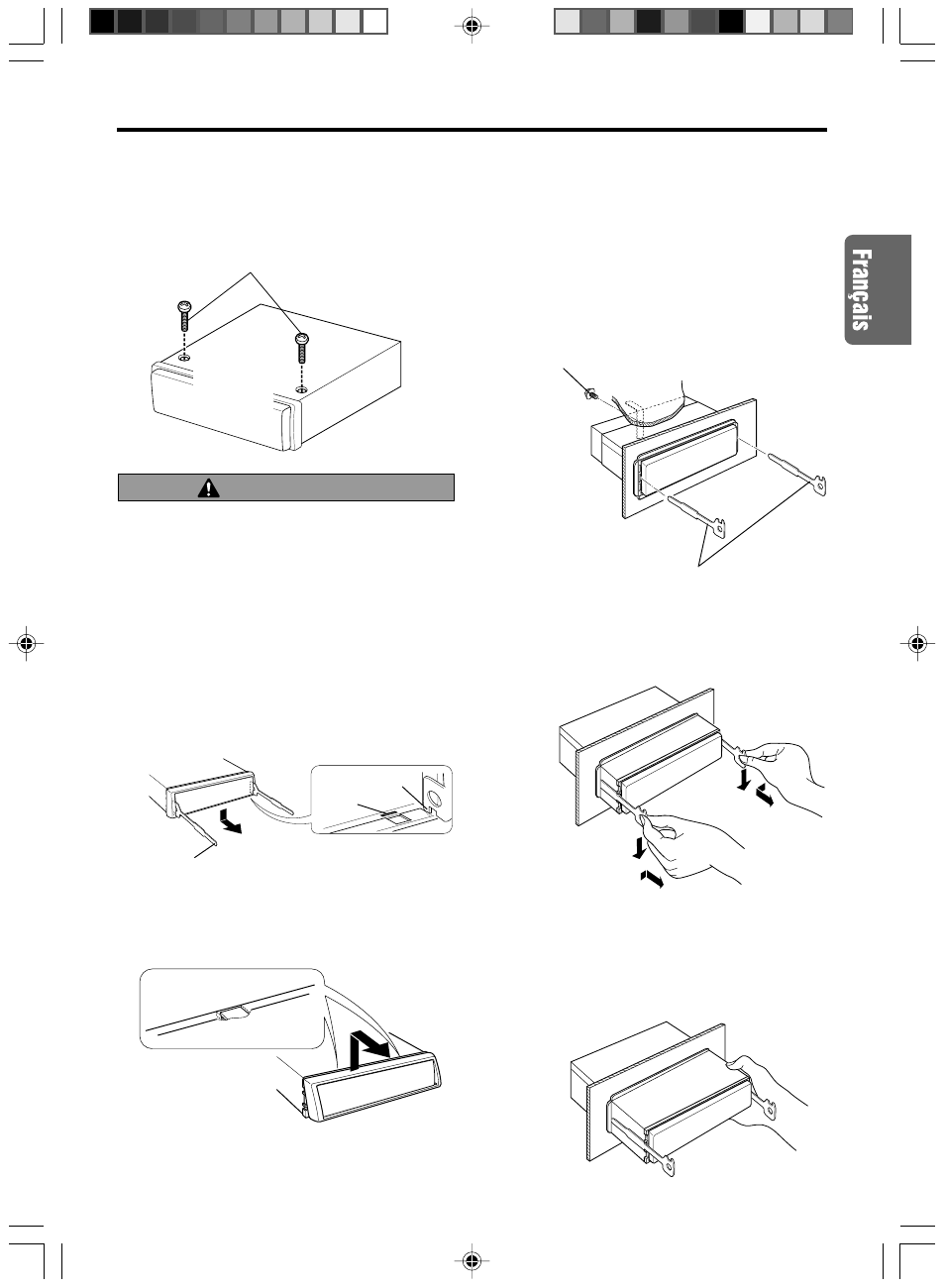

Retrait de l’appareil
1. Référez vous à la section “Retrait du cadre
en caoutchouc dur” puis retirez le cadre en
caoutchouc dur.
2. Retirez la vis (M4
×8 mm) sur le panneau arrière.
3. Insérez les deux outils de démontage
profondément dans les fentes de chaque côté,
comme montré.
4. Baissez les outils de démontage vers le bas
et tirez l’appareil à moitié en faisant pression
vers l’intérieur.
Remarque:
• Faites attention de ne pas vous blesser avec le
loquet de l’outil de démontage.
5. Sortez l’appareil entièrement avec les mains,
en faisant attention de ne pas le faire tomber.
Installation
■
Vissage de la façade sur l’appareil
PRÉCAUTION
N’insérez jamais la vis taraudé (ш4 Ч 16 mm)
dans un autre trou que celui spécifié. Si vous la
vissez dans un autre trou, elle fera contact et
risquera d’endommager des parties mécaniques
à l’intérieur de l’appareil.
Accessoire 5
Panneau
inférieur
■
Retrait du cadre en caoutchouc
dur
1. Engagez les loquets sur l’outil de démontage
et enlevez les deux crochets inférieurs.
Baissez le cadre et tirez-le vers l’avant comme
montré sur l’illustration.
2. Quand la partie inférieure est retirée, retirez
les deux crochets supérieurs.
Remarque:
• Le cadre peut être retiré à partir de la partie
supérieur de la même façon.
Vis (M4 ×8 mm)
(disponibles dans le commerce)
Accessoire 2 Outil de démontage
Accessoire 2 Outil de démontage
loquet
crochet
Si vous souhaitez fixer la façade sur l’appareil
principal de façon qu’elle ne tombe pas, vissez-
la avec la vis (ø4 X 16 mm) dans le trou montré
cidessous.
