ANT.
CONT
ILLUMI
P.CONT
FRONT • L
FRONT • R
REAR • L
REAR • R
– +
FRONT
REAR
Sortie arrière droite (rouge)
Sortie arrière gauche (blanc)
Sortie avant droite (rouge)
Sortie avant gauche (blanc)
Entrée de l’antenne AM/FM
Si aucune connexion n’est faite, ne
laissez pas le câble sortir à l’extérieur.
Lors de l’utilisation de
l’amplificateur de
puissance optionnel,
connectez à sa prise
de commande
d’alimentation.
Selon l’antenne que
vous utilisez,
connectez à la prise de
commande du moteur
d’antenne ou à la prise
d’alimentation du
préamplificateur de
l’antenne de type film.
Au commutateur
d’éclairage de la
voiture.
Fusible (10A)
Câble de
commande de
l’alimentation (Bleu/
Blanc)
Câble de commande
de l’antenne moteur
(Bleu)
Câble de commande
du gradateur (Orange/
Blanc)
Interrupteur
d’allumage
Boîte á fusibles
de la voiture
(Fusible principal)
Batterie
Boîte á fusibles
de la voiture
ACC
Câble d’allumage
(Rouge)
Câble de
batterie
(Jaune)
Câble de masse (Noir) -
(Au châssis de la voiture)
Faisceau de câbles
(Accessoire 1)
Blanc/Noir
A l’haut-
parleur avant
gauche
Blanc
Gris/Noir
A l’haut-
parleur
avant droite
Gris
Vert/Noir
A l’haut-
parleur arrière
gauche
Vert
Violet/Noir
A l’haut-
parleur
arrière droite
Violet

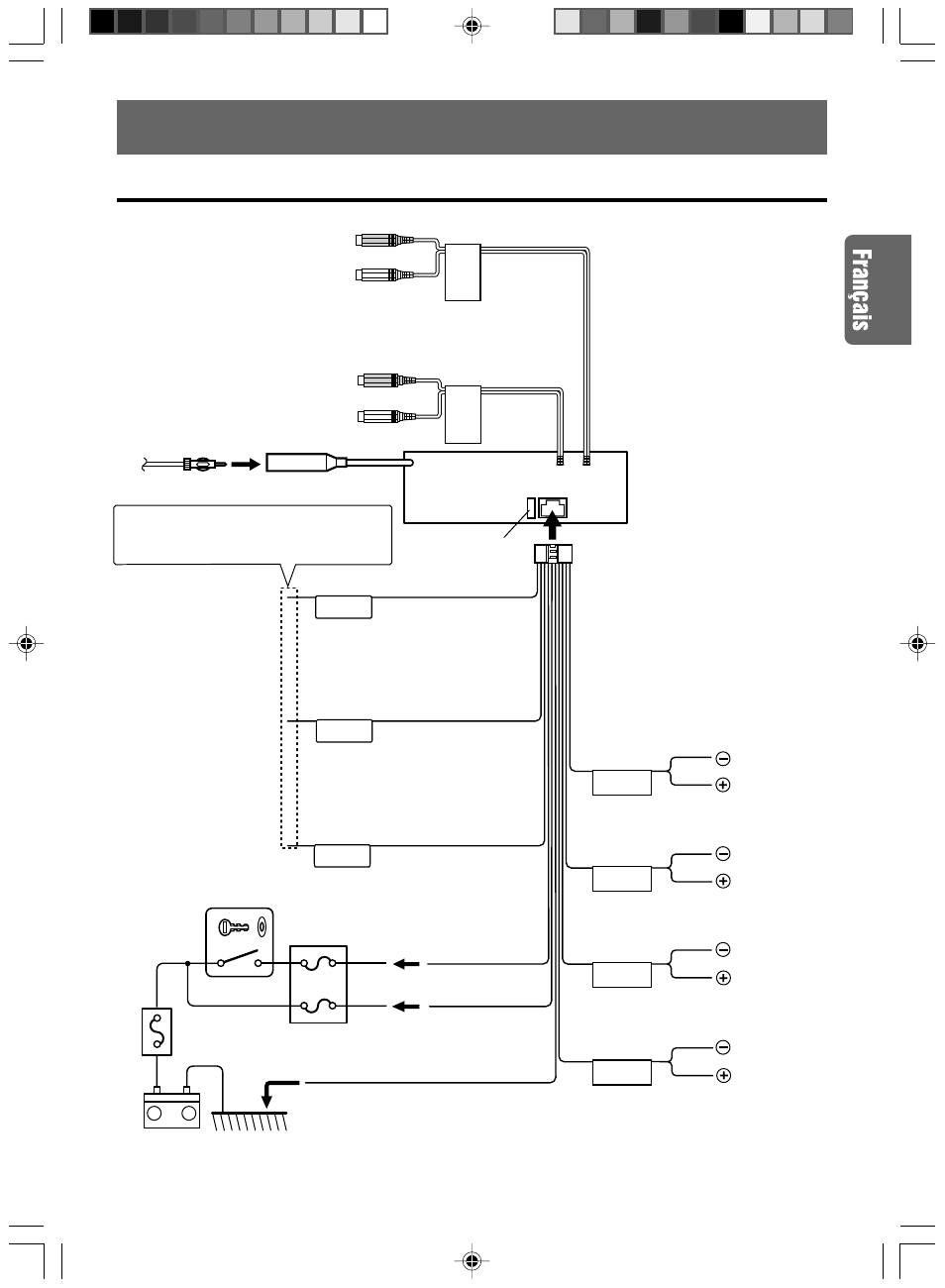

7. MÉTHODE DE CÂBLAGE
Connexion des câbles sur les prises
