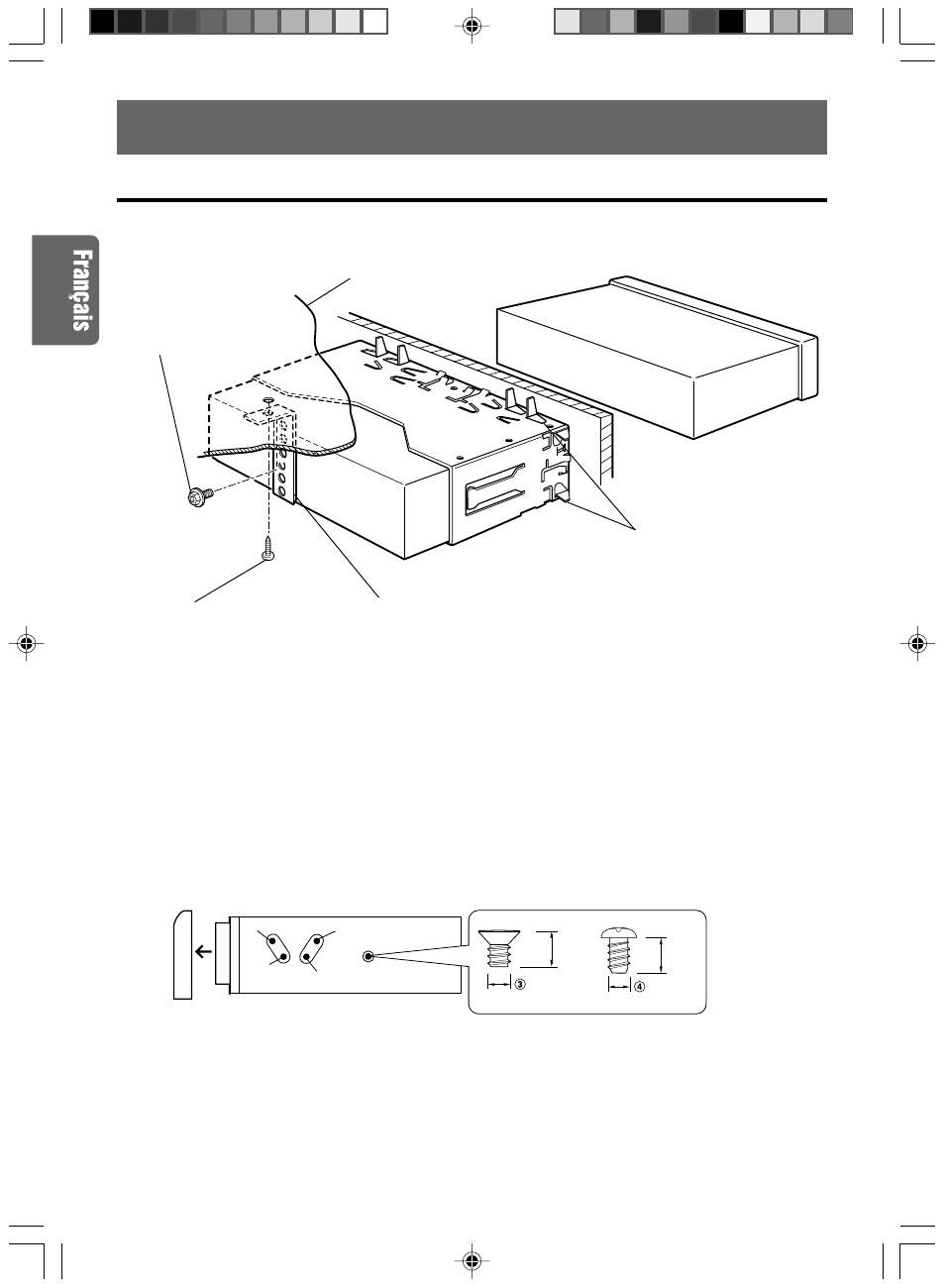

Installation de l’appareil dans les voitures fabriquées au Japon

1. Référez vous à la section “Retrait du cadre en caoutchouc dur” puis retirez le cadre en caoutchouc

dur.

2. Alignez les creux de l’appareil (deux de chaque côté) avec le support de montage du véhicule et

fixez l’appareil avec les vis accessoires.

Remarques:

• Pendant l’installation, n’utilisez aucune autres vis que celles fournies. L’utilisation de vis différentes pourrait

endommager l’appareil.

• L’appareil risque d’être endommagé si un tournevis ou un outil similaire est utilisé avec une force excessive

pendant le montage.

T: Voitures Toyota
N: Voitures Nissan

Accessoire 3...pour les voitures Nissan
Accessoire 4...pour les voitures Toyota

8 mm
MAX.

ø5mm

ø5mm

8mm
MAX.

T

T

N

N

T/N

8. INSTALLATION

Installation

Installation

Remarque:

• Assurez-vous que l’appareil est solidement installé. Si l’appareil est instable, il risque de mal fonctionner

(ex. le son risque de sauter).

Tôle pare-feu ou support métallique

Vis (M4X8) (disponibles
dans le commerce)

Vis à tôle (disponibles
dans le commerce)

Armature de montage métallique
(disponible dans le commerce)

Tordre les pattes du manchon
de montage avec un tournevis
ou un outil similaire et fixer.
