4 - 19

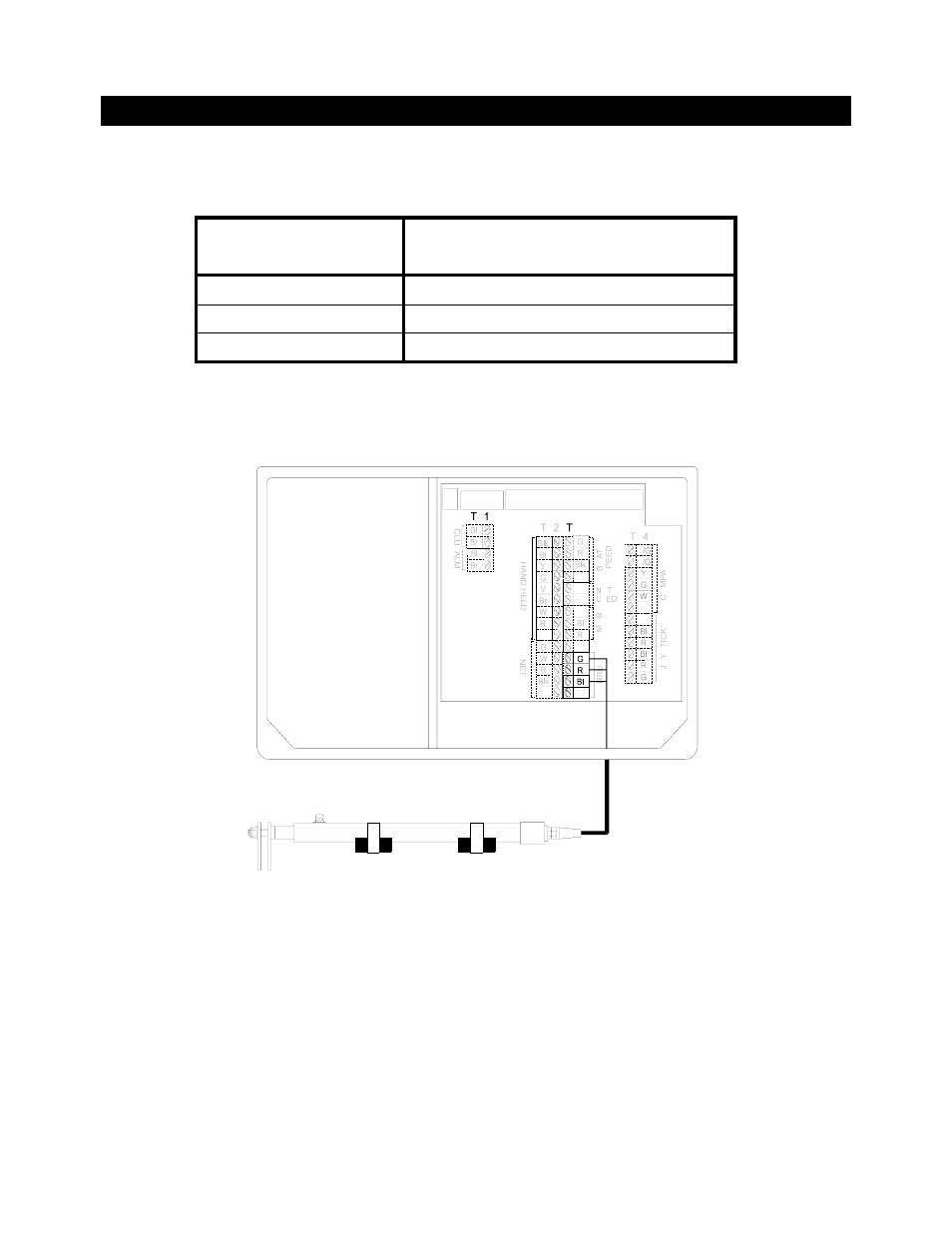

LINEAR FEEDBACK CONNECTION

For Linear Feedback installations, connect the wires from the sensor to
the processor using the reference table below.

Linear Feedback

Unit

Network ACP Rudder

Reference

Red Red

Black Blue

White Green









-B&G

PADDLE

CONNECTION

Linear Feedback Unit
