L2 OR NEUTRAL
L2 O NEUTRO
L2 OU NEUTRE
BLACK
NEGRO
NOIR
RED
ROJO
ROUGE
LOAD
CARGA
CHARGE
BLUE
AZUL
BLEU
L2 OR NEUTRAL
L2 O NEUTRO
L2 OU NEUTRE
BLACK
NEGRO
NOIR
LOAD
CARGA
CHARGE
L2 OR NEUTRAL
L2 O NEUTRO
L2 OU NEUTRE
BLACK
NEGRO
NOIR
HIGH
ALTO
HAUT
AUXILLARY LEAD
CONDUCTOR AUXILIAR
CONDUCTEUR AUXILIAIRE
BLUE
AZUL
BLEU
vIOLET
VIOLETA
VIOLET
LOW
BAJO
BAS
YELLOW
AMARILLO
JAUNE
L1
BLACK
NEGRO
NOIR
BLUE
AZUL
BLEU
VIOLET
VIOLETA
VIOLET
BROWN
CAFE
MARRON
RED
ROJO
ROUGE
PINK
ROSADO
ROSE
LOW STAGE HEAT
CALEFACCION DE BAJO NIVEL
CHAUFFAGE BAS NIVEAU
LOW STAGE COOL
ENFRIAMIENTO DE BAJO NIVEL
REFROIDISSEMENT BAS NIVEAU
HIGH STAGE HEAT
CALEFACCION DE ALTO NIVEL
CHAUFFAGE HAUT NIVEAU
HIGH STAGE COOL
ENFRIAMIENTO DE ALTO NIVEL
REFROIDISSEMENT HAUT NIVEAU
L2 OR NEUTRAL
L2 O NEUTRO
L2 OU NEUTRE
L2 OR NEUTRAL
L2 O NEUTRO
L2 OU NEUTRE
BLACK
NEGRO
NOIR
BLUE
AZUL
BLEU
RED
ROJO
ROUGE
HEATING LOAD
CARGA DE CLAEFACCION
CHARGE DE CHAUFFAGE
COOLING LOAD
CARGA DE ENFFRAMIENTO
CHARGE DE REFROIDISSEMENT
L1 L1
LT
TH109 TH119
L1
LT
TC109 TC119 TC115 TRC115
TF115 TRF115
TB109 TB119 TB115 TRB115
TE115 TRE115
L1
TA109 TA119 TA115 TRA115
TC115 TRD115
L1
TJ109 TJ119
LEGEND
LEYENDA
LÉGENDE

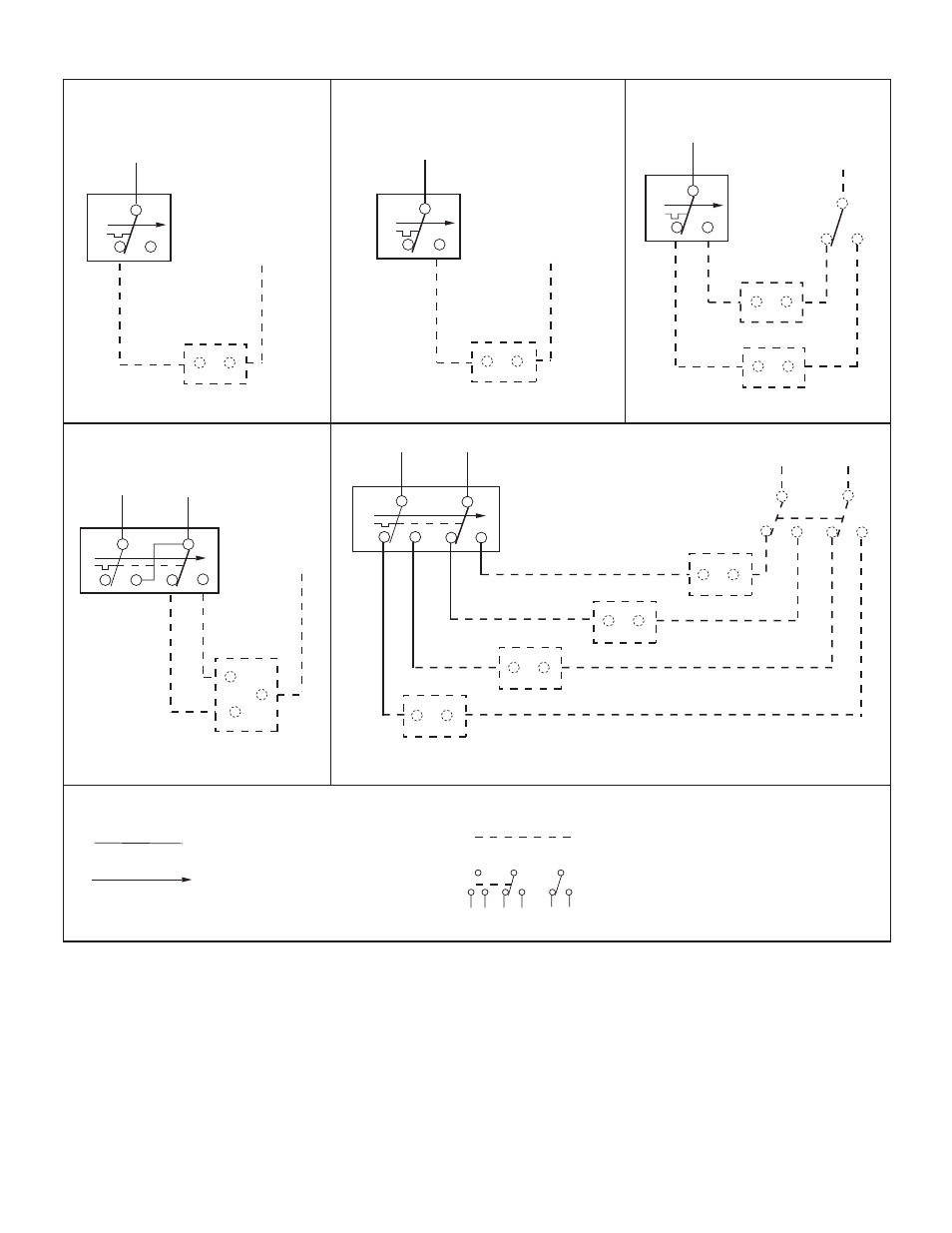

THERMOSTAT WIRING
CABLEADO DEL TERMOSTATO
CABLAGE DU THERMOSTAT
INOICATES SEQUENCE ON TEMPERATURE RISE
INOICALA SECUENCIA CUANDO LA TEMPERATURA SE ELEVA
INOIQUE LA SÉQUENCE DE LA MONTÉE DE TEMPERATURE
FIELD WIRING
CABLEADO EN EL TERRENO
CABLAGE SUR PLACE
LOAD TRANSFER SWITCH
INTERRUPTOR DE TRANSFERENCIA DE CARGA
INTERRUPTEUR DE TRANSFERT DE CHARGE
LT
LT
