Manual Nro. 0-4800 3-25 INSTALACIÓN
Conexiones de entrada

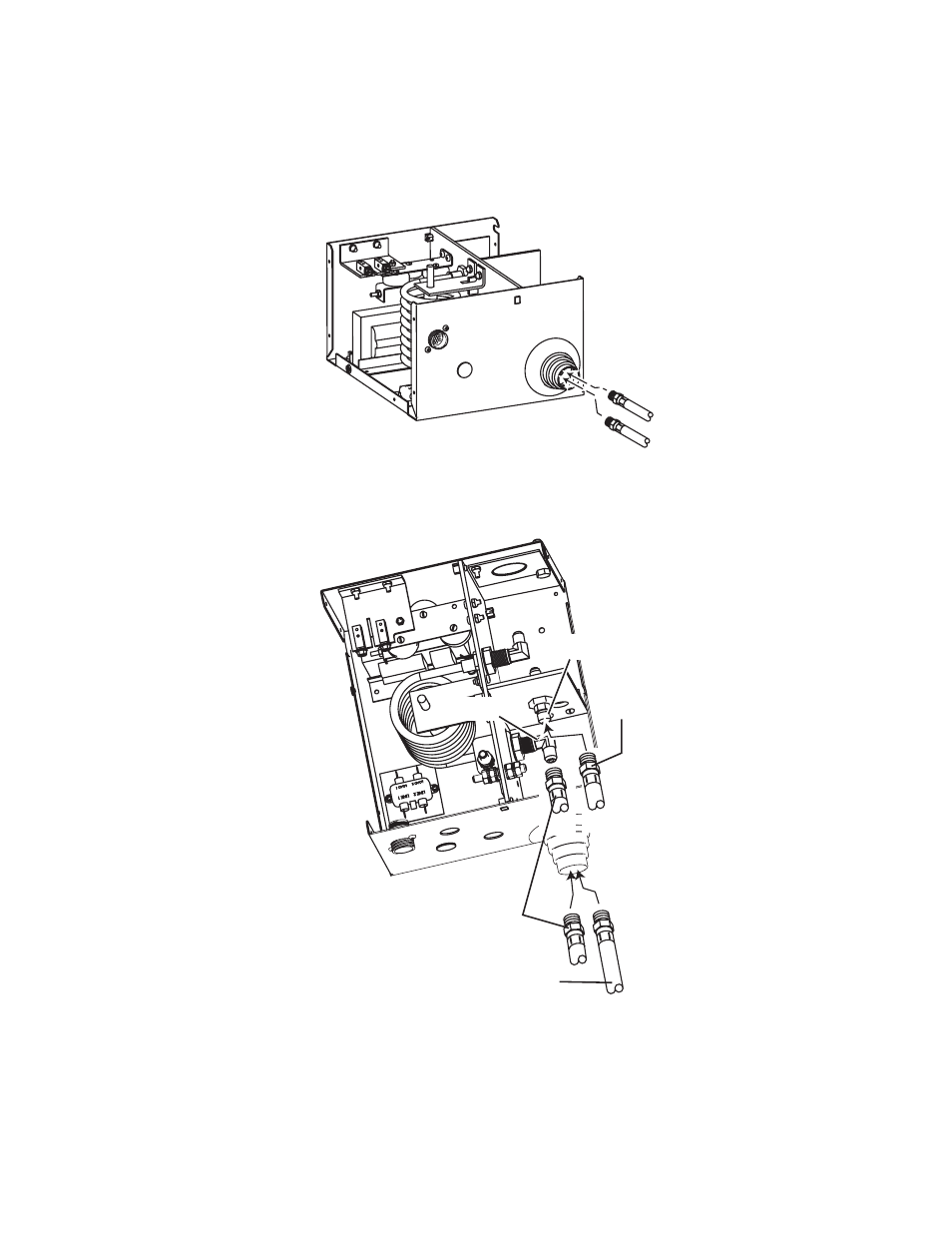

1. Vea las ilustraciones. Efectúe las siguientes conexiones de entrada al iniciador de arco .
• Mangueras de suministro y retorno de refrigerante (desde la fuente de alimentación). Las mangueras y
los conectores están codificados por color; rojo para el retorno, verde para el suministro
.
Mangueras de suministro y
retorno de refrigerante
(desde la fuente de alimentación)
Art # A-04750_spa
Retorno de refrigerante (rojo)
Suministro
de refrigerante (verde)
Art # A-04751_spa
Retorno de
refrigerante
(rojo)
Rojo
Verde
