Manual Nro. 0-4800 2-2 ESPECIFICACIONES
Especificaciones y requisitos eléctricos
Art. A-Line voltages and wire sizes_UC150_spa
Fuente de alimentación Ultra-Cut 150
Entrada Tamaños sugeridos (vea la nota
Tensión (V) Frecuencia
(Hz)
Potencia
Trifásica
(kVA)
Corriente
Trifásica
(A)
Fusible trifásico
(A)
Cable trifásico
(AWG/mm 2 )
208 60 23 105 125 4 (25) 2
230 60 24 98 110 4 (25) 2
400 50 28 58 75 4 (25)
1
400(CE) 50 28 58 75 4 (25) 1
460 60 26 57 75 4 (25) 1
Tensiones de línea con la protección sugerida para el circuito y medida de los cables de alimentación
Valores basados en el Código Nacional Eléctrico Norteamericano y el Código Eléctrico Canadiense
(1) Cordones para servicio extra pesado tipos SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW
(2) Cordones para servicio extra pesado tipos G, G-GC, W

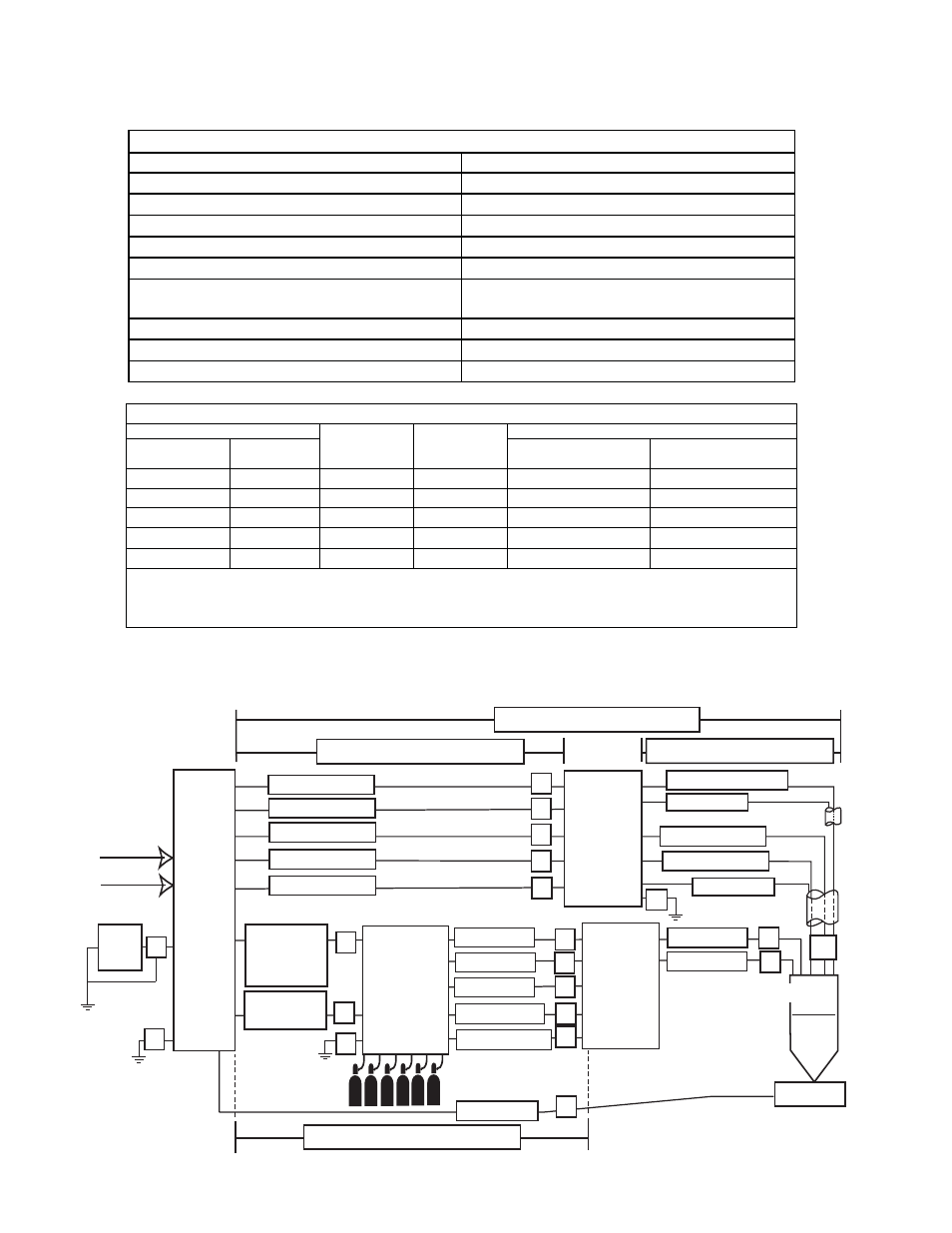

Disposición de los componentes del sistema
Alimentación
eléctrica
Pieza
CNC
Iniciador
remoto
de arco
Art # A-07233_spa
Antorcha
Sum. de refrig.
Retorno de refrig.
Cable de control
Retorno del piloto
Sum. de refrig.
Retorno de refrig.
Gas plasma
Gas protec.
Cable de masa
Cable de
fibra
óptica
Cable de
control
Módulo de
control
de gas
Fuente de alimentación
Conjunto
de válvulas
de la
antorcha
Tubo de
posicionamiento
Gas plasma
Gas preflujo
Protec. por agua
Protección
Gas protec.
Negativo
Retorno del piloto
Cable de control
Long. máxima 100 pies / 30,5 m Long. máxima 125 pies / 38,1 m
Long. máxima 175 pies / 53,3 m
Blindaje
H
Q
R
T
S
A
B
C
D
E
P
F
K
L
O
F1
F
I
J
G
Long. máxima 175 pies / 53,3 m
Art # A-Specifications_UC150 _spa
Características de diseño y especificaciones de la UItraCut 150
Alimentación eléctrica 208/230 V – 460 V, mono/trifásica, 50/60 Hz
Tensión máxima (U 0 ) de circuito abierto (OCV) 380 Vcc
Corriente mínima de salida 10 A
Corriente máxima de salida 150 A
Tensión de salida 60 - 230 Vcc
Ciclo de trabajo nominal 100% con 100 A, 180 V
Temperatura ambiente para el ciclo de trabajo
nominal
104°F (40°C)
Intervalo de temperatura de funcionamiento 14°F a 122°F (-10°C a + 50°C)
Factor de potencia 0,70 con 100 A de CC de salida
Enfriamiento Aire forzado (Clase F)
