36
I
ATTENZIONE. Se possibile, fissare il pezzo da lavorare al
banco con dei morsetti.

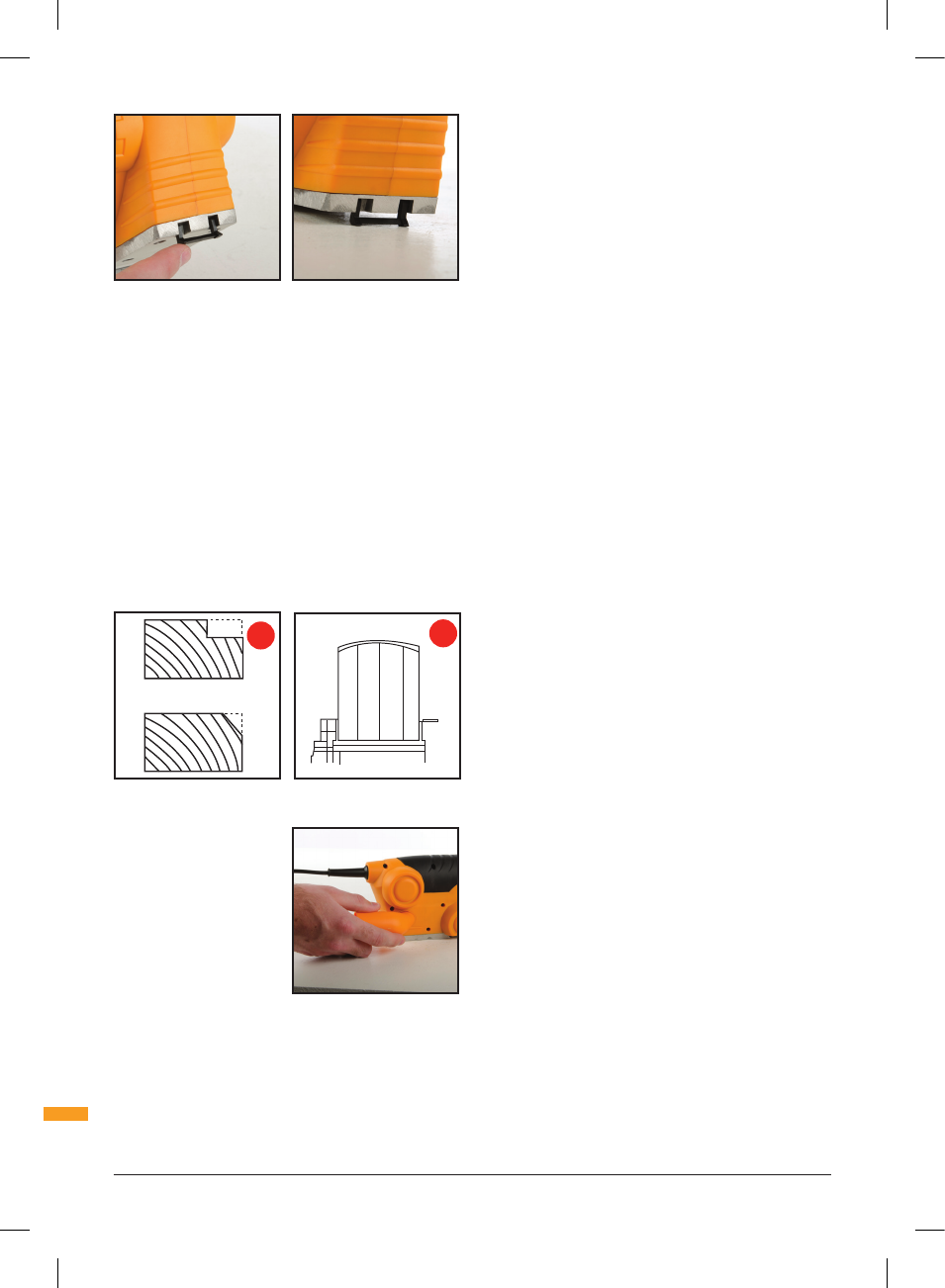

6. Tra un’operazione e l’altra si può appoggiare il pialletto
su una superficie piana con il piedino di protezione della
lama (13) spostato verso il basso per sostenere il pialletto
e mantenere le lame lontane dalla superficie.
SMUSSATURA E SCANALATURA
1. Per effettuare un taglio smussato o scanalato come
mostra la Figura 1, prima di tutto allineare una delle
tre scanalatura a “V” (Fig. 2) nella base frontale (4) del
pialletto con il bordo angolato dal pezzo da lavorare.
2. Scegliere la scanalatura a “V” che si adatta meglio alla
profondità della scanalatura/ smussatura da effettuare.
3. Effettuare la passata del
pialletto lungo il bordo.
ASPIRAZIONE DEI TRUCIOLI
1. Collegare il collettore per i
trucioli (12) alla bocchetta
di aspirazione trucioli/
polvere (14).
2. L’adattatore (12) può
essere installato per
consentire l’evacuazione
dei trucioli dalla sinistra o
dalla destra del pezzo da lavorare.
3. Il collettore (11) consente il collegamento del sistemadi
aspirazione dell’officina o del laboratorio o di un
normale aspirapolvere per applicazioni domestiche. Il
collegamento di tali dispositivi al collettore consente
di rimuovere in modo efficace le polveri e i trucioli di
lavorazione e di operare in un ambiente di lavoro più
sicuro e pulito.
SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE
ATTENZIONE. Accertarsi che l’utensile sia sempre spento
e scollegato dalla rete elettrica prima di effettuare qualsiasi
regolazione o la rimozione e la sostituzione delle lame.
Inoltre, accertarsi che il pialletto sia in posizione di arresto
e durante la sostituzione delle lame tenere le mani lontano
dall’area del tamburo delle lame. Si consiglia inoltre di
indossare guanti di pelle per cambiare la cinghia ed evitare
lesioni causate dal contatto accidentale con le lame.
1. Per sostituire la cinghia di trasmissione estrarre prima di
tutto le tre viti a croce di fissaggio del carter della cinghia
di trasmissione, che si trova sul lato sinistro del pialletto
(visto dalla parte posteriore).
2. Rimuovere la cinghia danneggiata e usare un panno
morbido per pulire le pulegge e l’area circostante.
NOTA. Indossare protezioni per gli occhi durante la pulizia
delle pulegge.
3. Con i tre profili a “V” continui spostati all’interno, porre
la nuova cinghia sulla puleggia inferiore. Appoggiare
parte dell’altra estremità della cinghia sulla puleggia
superiore e quindi girare la puleggia per tirare la cinghia
e collocarla correttamente.
4. Controllare che il movimento della cinghia sia uniforme
effettuando alcuni giri manualmente.
5. Riposizionare il carter e avvitare le tre viti di fissaggio.
6. Inserire la spina nella presa di corrente e avviare il
pialletto per uno o due minuti per accertarsi che il motore
e la cinghia funzionino correttamente.
2 1
A
B
Impostazione
