QMT42 Series 400 mm Adjustable Field Sensors

page

4

Banner Engineering Corporation

Sensors with NPN (Sinking) Outputs

Sensors with PNP (Sourcing) Outputs

Cabled Models

Cabled Models

Quick Disconnect Models

Quick Disconnect Models

bu
bn

-

+

bk
wh

Load

Load

Load

Load

10-30V dc

bn
bu

-

+

bk
wh

Load

Load

10-30V dc

bu
bn

-

+

bk
wh

Load

Load

10-30V dc

bn
bu

-

+

bk
wh

10-30V dc

Load

Load

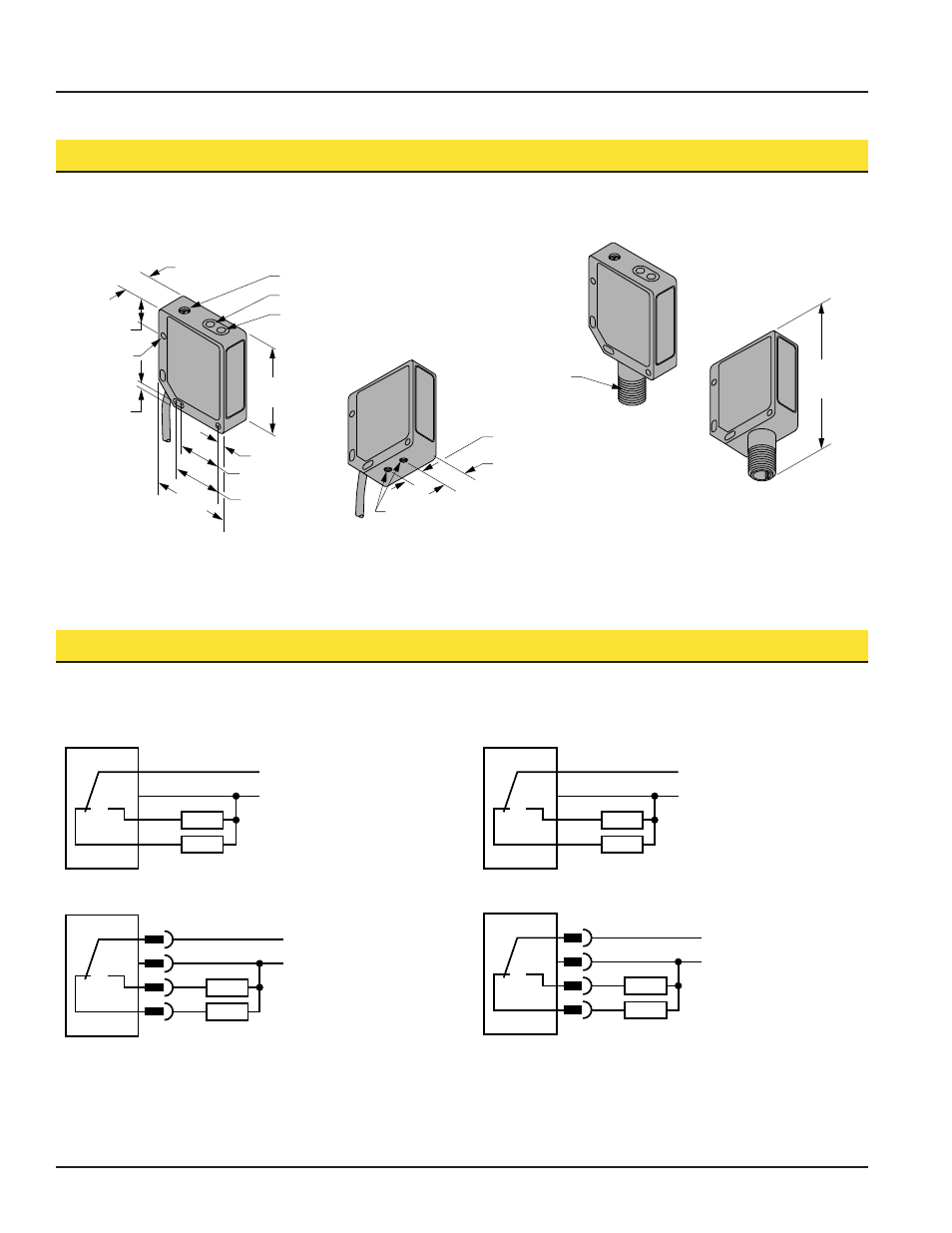

Hookup Diagrams

Dimensions

18.0 mm
(0.71 in)

ø 3.2 mm

(0.125 in)

(4 Holes)

58.0 mm

(2.28 in)

Cutoff Distance Adjustment

Green LED Power Indicator

Yellow LED
Output/Marginal Indicator

10.0 mm (0.39 in)

12.3 mm (0.48 in)

Threaded M4 x 0.7
Mounting Holes

23.9 mm (2)
(0.94 in)

2 x 3.1mm

(0.12 in)

19.2 mm

(0.76 in)

2 x 3.1mm
(0.12 in)

27.1 mm (2)
(1.07 in)

42.0 mm

(1.65 in)

M12 x 1 x 18 mm

Euro-style

76.2 mm

(3.00 in)

Cabled models

Quick-disconnect models
