Rockwell Automation 2711-NMCC, -NMCD, -NMCE Memory Card Retainer for PanelView Terminals User Manual
Page 5

Retén de Tarjeta de memoria para Terminales PanelView (2711-NMCC, -NMCD)
5
Retén de Tarjeta de memoria
para Terminales PanelView
(2711-NMCC, -NMCD)
Se requiere un retén de tarjeta de memoria para instalaciones UL508 que
tienen una tarjeta de memoria instalada. El retén protege en contra de
descarga electrostática (ESD) hasta 15KV y evita que accidentalmente se
quite la tarjeta de memoria en entornos de alta vibración.
•
Use Núm. de catálogo 2711-NMCD para terminales PanelView 550 sólo táctiles.
•
Use Núm. de catálogo 2711-NMCC para terminales PanelView 550.
•
Use Núm. de catálogo 2711-NMCE para terminales de teclado PanelView 300 y
terminales PV600 sólo táctil.
Para conectar el retén de la tarjeta de memoria:
1. Asegurar la base del sujetador sobre la ranura para la tarjeta de memoria,
usando los dos tornillos proporcionados. Apretar los tornillos a un torque
de 6 a 8 pulgadas lbs (.7 a .9 N
·
m).
2. Insertar la tarjeta de memoria e instalar el sujetador.
3. Para quitar el sujetador, pulsar las pestañas a cada lado y halar.

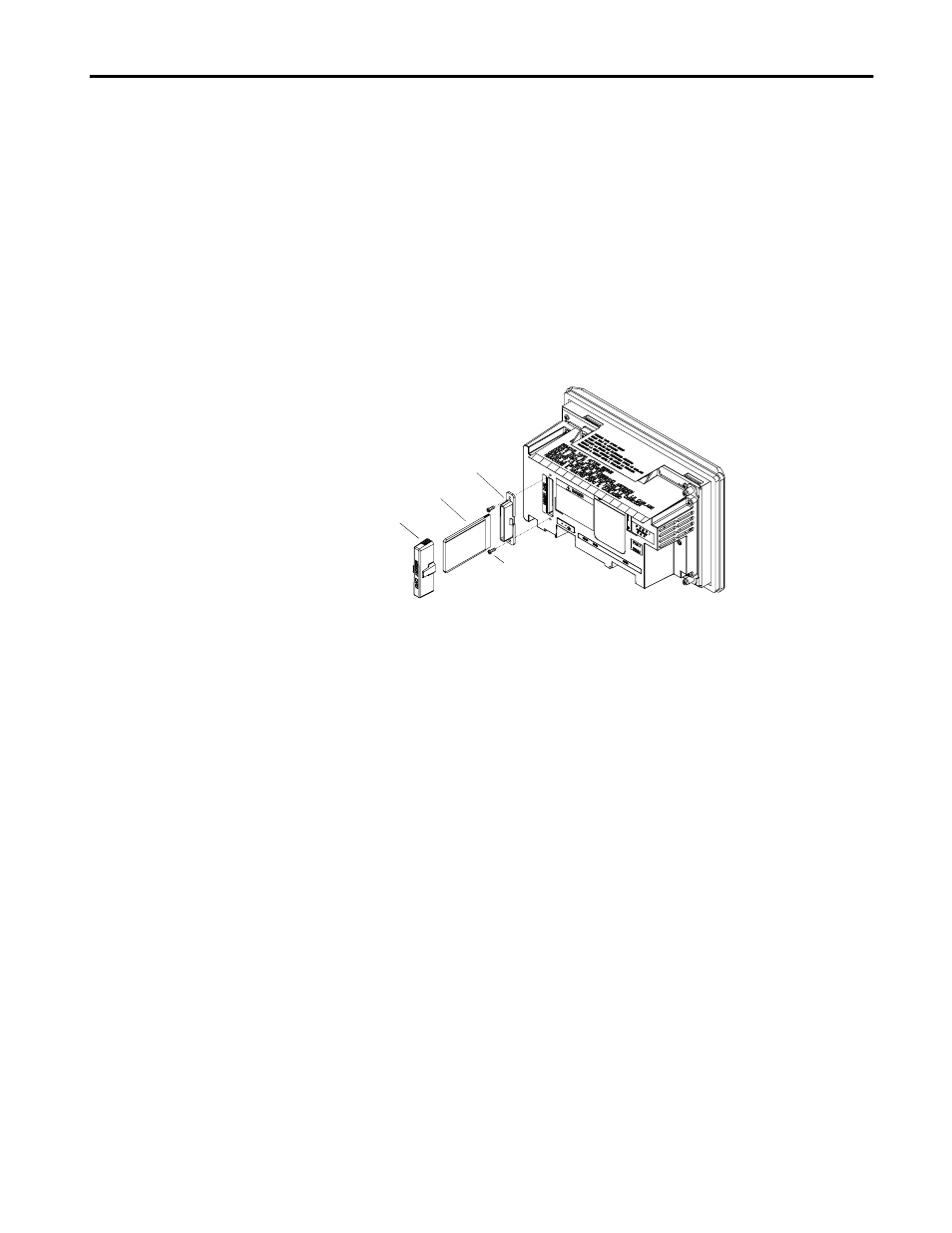

Base del retén
Targeta de memoria
Retén
Tornillos para
montar la base
Aquí se muestra el PanelView 600, otros son similares
